3.
Funktion, Aufbau

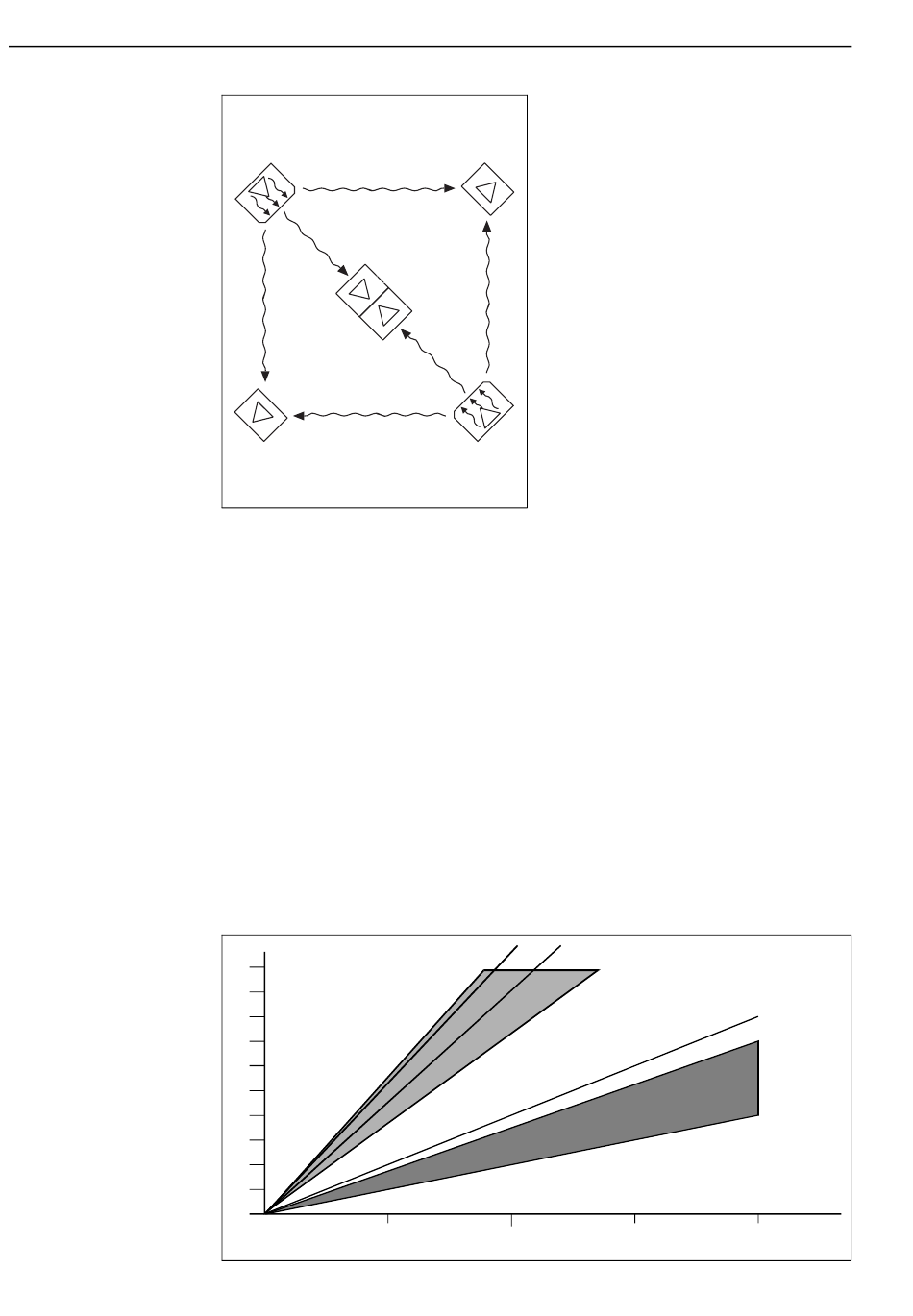

Bild 3.2
Prinzip des
Trübungssensors CUS 4
Bild 3.3:
Gegenüberstellung
Verschiedener Substanzen
in NTU und ppm-Einheiten
NTU aufgetragen über ppm;
1 ppm entspricht 1mg/l
4
Sender
Empfänger
Empfänger
3.3
Trübungsmesseinheiten NTU und ppm
Die Meßeinheit NTU (Nephelometrische
Trübungseinheiten) entspricht einer
Formazin-Trübungseinheit
(d.h.: 1 TE / F = 1 FTU = 1 NTU) bei norm-
gerechter 90-Grad-Trübungsmeßtechnik.
1 ppm ( parts per million) ist identisch mit
einem Gehalt von 1 mg / Liter.
Typische Relationen von Inhaltsstoffen mit
ppm- Gehalten und resultierenden Trübungs-
einheiten NTU sind in Bild 3.2 enthalten.
NTU
200
100
0
0
100
Trübungssensor CUS 1 / CUS 4
3.2.2
Die Anregungsstrahlung von 2 Infrarotsen-
dern trifft abwechselnd unter einem definier-
Empfänger
ten Meßwinkel das Meßmedium.
Die Partikel im Medium erzeugen eine Streu-
strahlung, welche unter unterschiedlichen,
aber definierten Winkeln auf 3 Streulichtemp-
fänger trifft. Durch die unterschiedlichen
Weglängen und Meßwinkel entstehen unter-
schiedliche Streulichtsignale.
Die optimierte Anordnung von Sendern und
Empfängern führt zu einer Kurvenschar an
Meßsignalen, die es ermöglichen, rechnerisch
ein zur Feststoffkonzentration proportionales
Signal auszugeben.
Durch dieses Verfahren werden Verschmut-
zungen der Fenster und Intensitätsänderungen
der Sendedioden zugleich wirksam erkannt
und bei der Berechnung des Ergebnisses
berücksichtigt. Außerdem führt die optimierte
Sender
Anordnung zu sehr unterschiedlichen Meß-
signalen, sodaß daraus eine sehr exakte
Bestimmung möglich ist.
Die Teilchengröße und der Verteilungsgrad
bestimmt zum Beispiel das unterschiedliche
Streuverhalten verschiedener Schlamm-
fraktionen ( Primärschlamm / Normalschlamm /
Schlamm-Trockenmasse).
Die lineare Beziehung für SiO
Vorliegen einheitlicher Teilchengrößen-
Verteilungen.
Formazin
BaCO 3
Primär-
Schlamm
200
Trübungssensor CUS 4
gilt beim
2
Normal-
Schlamm
Siliziumdioxid
Trocken-
substanz
300
400
ppm (parts per million)
