Trübungssensor CUS 1 / CUS 4
2.
Meßeinrichtung
Die funktionsfähige Meßeinrichtung besteht
aus:
• Trübungssensor CUS 1 / CUS 1-W oder
CUS 4 / CUS 4-W
• Meßumformer z.B. Mycom CUM 151-I zum
Anschluß von CUS 1 oder z.B. Mycom
CUM 151-R zum Anschluß von CUS 4
• Armatur in entsprechender Ausführungs-
variante
• entsprechendem Montage-Zubehör
3.
Funktion, Aufbau
3.1
Funktionsprinzip
Die Anregungsstrahlung eines Infrarot-
Senders trifft unter einem definierten Öffnungs-
winkel das Meßmedium. Dabei werden die
unterschiedlichen Lichtbrechungen zwischen
Eintrittsfenster und dem Meßmedium Wasser
berücksichtigt. Partikel im Meßmedium
erzeugen eine Streustrahlung, welche unter
einem bestimmten Öffnungswinkel auf einen
Streulichtempfänger fällt.
Die schematische Darstellung (Bild 3.1) zeigt,
daß die Messung im Medium ständig mit den
Werten eines Referenzempfängers
abgeglichen wird.
3.2
Das Meßverfahren
3.2.1
Trübungssensor CUS 1
Das 90-Grad-Streulichtverfahren bei einer
Meßwellenlänge im nahen Infrarotbereich
(880 nm) gemäß ISO 7027 / DIN 27027
gewährleistet eine Erfassung der Trübungs-
meßwerte unter standardisierten, vergleich-
baren Bedingungen.
1
2
3
4
2.
Meßeinrichtung
BD1US1-4.CHP

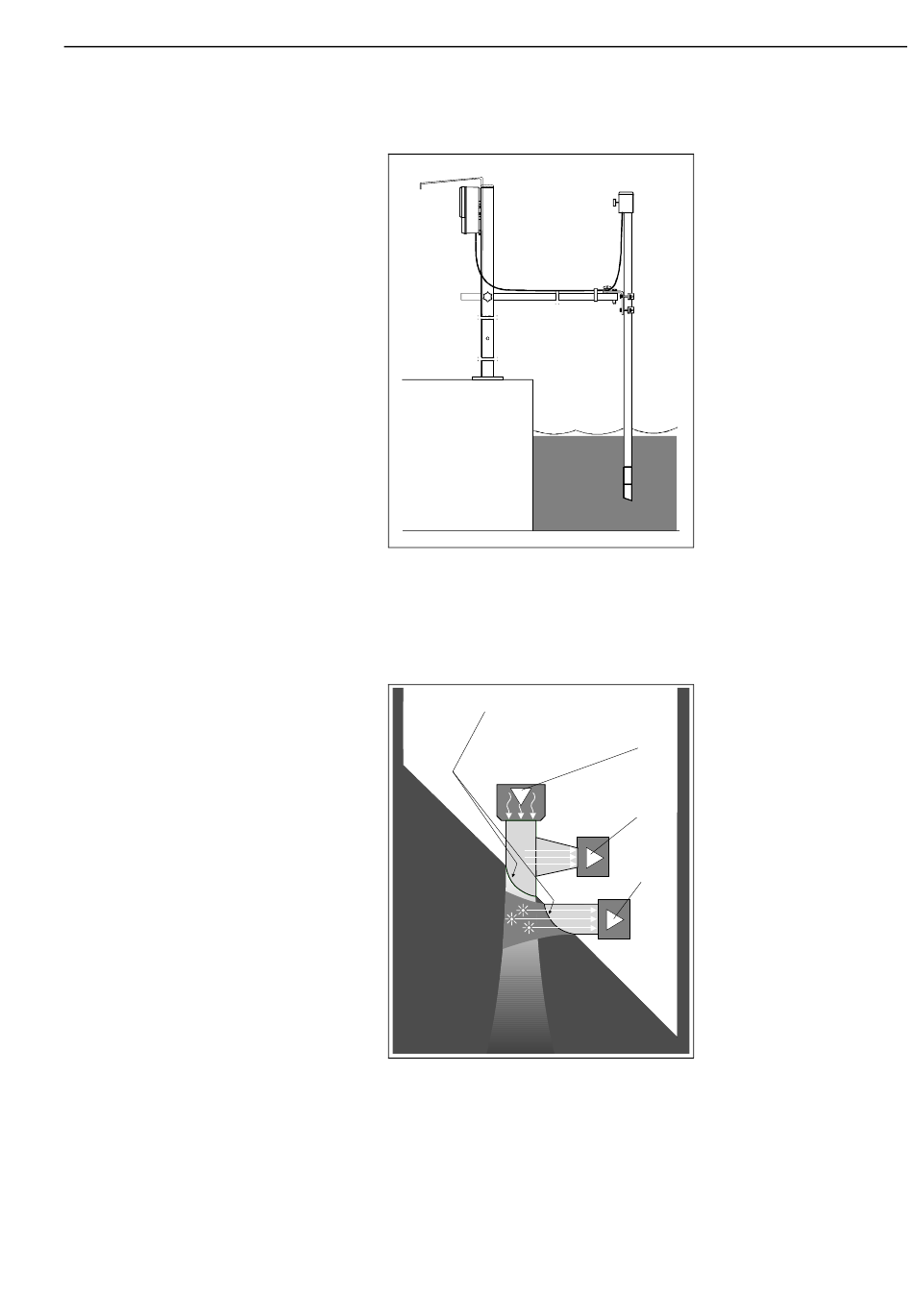

Bild 2.1
Beispiel eines kompletten
Meßsystems
Bild 3.1
Prinzip des
Trübungssensors CUS 1
1
Sensor-Optik
2
Infrarot-Sender LED (880 nm)
3
Referenz-Empfänger
4
Streulicht-Empfänger
