Trübungssensor CUS 1 / CUS 4
Trübungssensor CUS 1 / CUS 4 in Durch-
flußarmaturen CUA 250-A, CUA 250-B
(siehe Bilder 4.4 und 4.5)
• Anschlußkabel mit Stecker verdrillungsfrei
einführen durch Überwurfverschraubung,
Überwurfhaube und Sechskant-Verschrau-
bung.
Sensorkörper in Überwurfhaube einsetzen, so
daß der O-Ring unter dem G 1" Einschraub-
gewinde in der Überwurfhaube anliegt.
An der Überwurfhaube Arretierungs-Stift und
Markierungsbohrung beachten (s. Bild 4.6).
Trübungssensor CUS 1 / CUS 4 in Durch-
flußarmaturen CUA 250-A, CUA 250-B
mit Sprühkopf CUR 3-1
(siehe Bild 4.6)
• Sprühkopf CUR 3-1 anstelle der seitlich
angebrachten Verschluß-Schraube in die
Armatur CUA 250 einschrauben,
• CUS 1 / CUS 4 - wie vorstehend unter paral-
leler Sensorausrichtung (1) montieren zur
Gewährleistung einer optimalen Reinigungs-
wirkung.
4.
∅58
142
1
2
∅58
3
4
5
6
142
264
5
4
3
2
1
71
Montage und Einbau
BD1US1-4.CHP

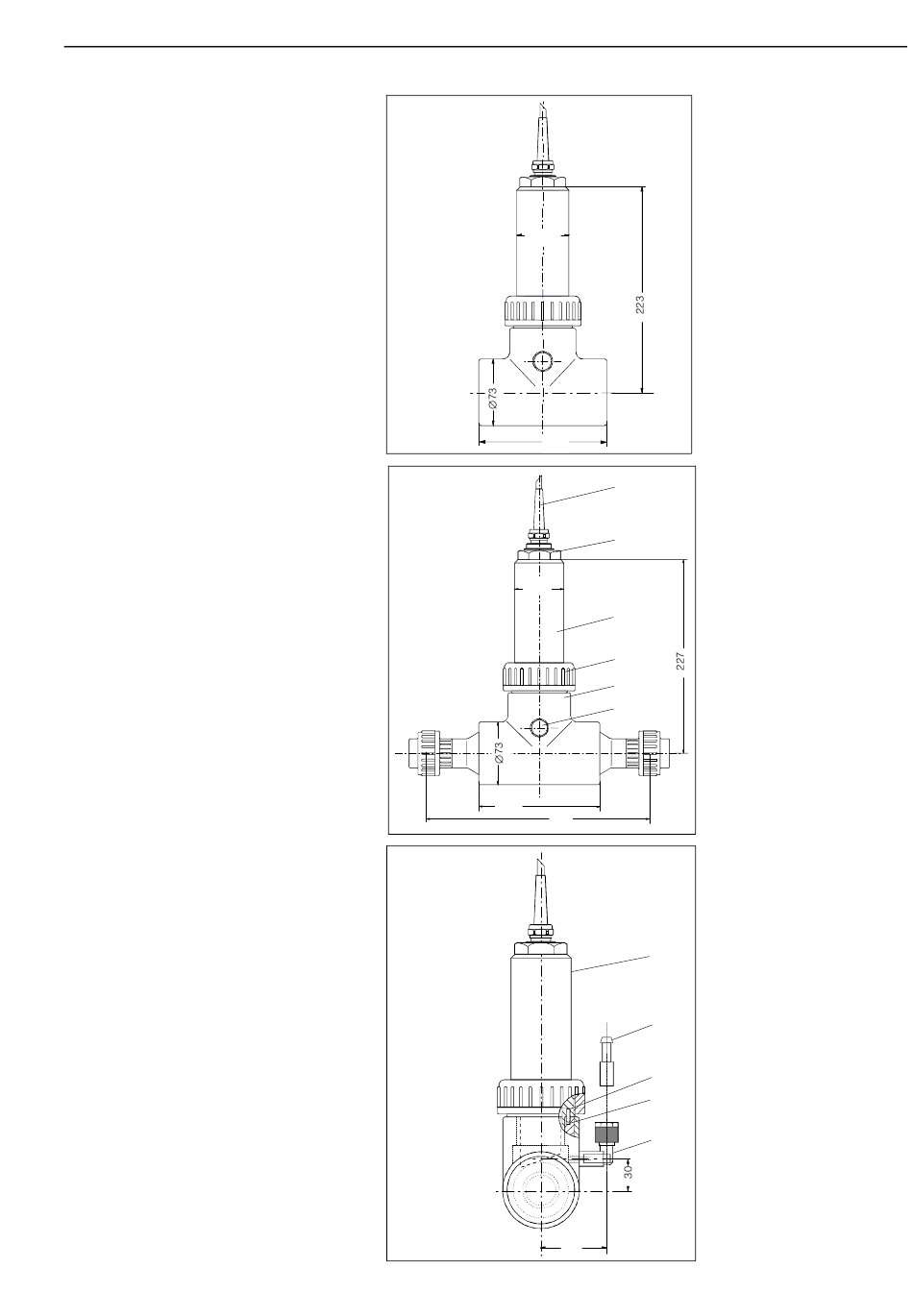

Bild 4.4
Maßzeichnung CUA 250-B
Vorbereitet für
Klebefitting DN 63
Bild 4.5
Maßzeichnung CUA 250-A
mit aufgeschraubtem
Klebefitting DN 25
1
Anschlußkabel
2
Sechskant-
Verschraubung
3
Überwurfhaube
4
Überwurf-
verschraubung
5
T-Stück
6
Blindverschraubung
Bild 4.6
Maßzeichnung
CUA 250-A/-B mit
Sprühkopf CUR 3-1
1
Sprühkopf CUR 3
2
Nutbohrung
3
Stift
4
Anschlußtülle AD10
5
Markierungsbohrung
7
