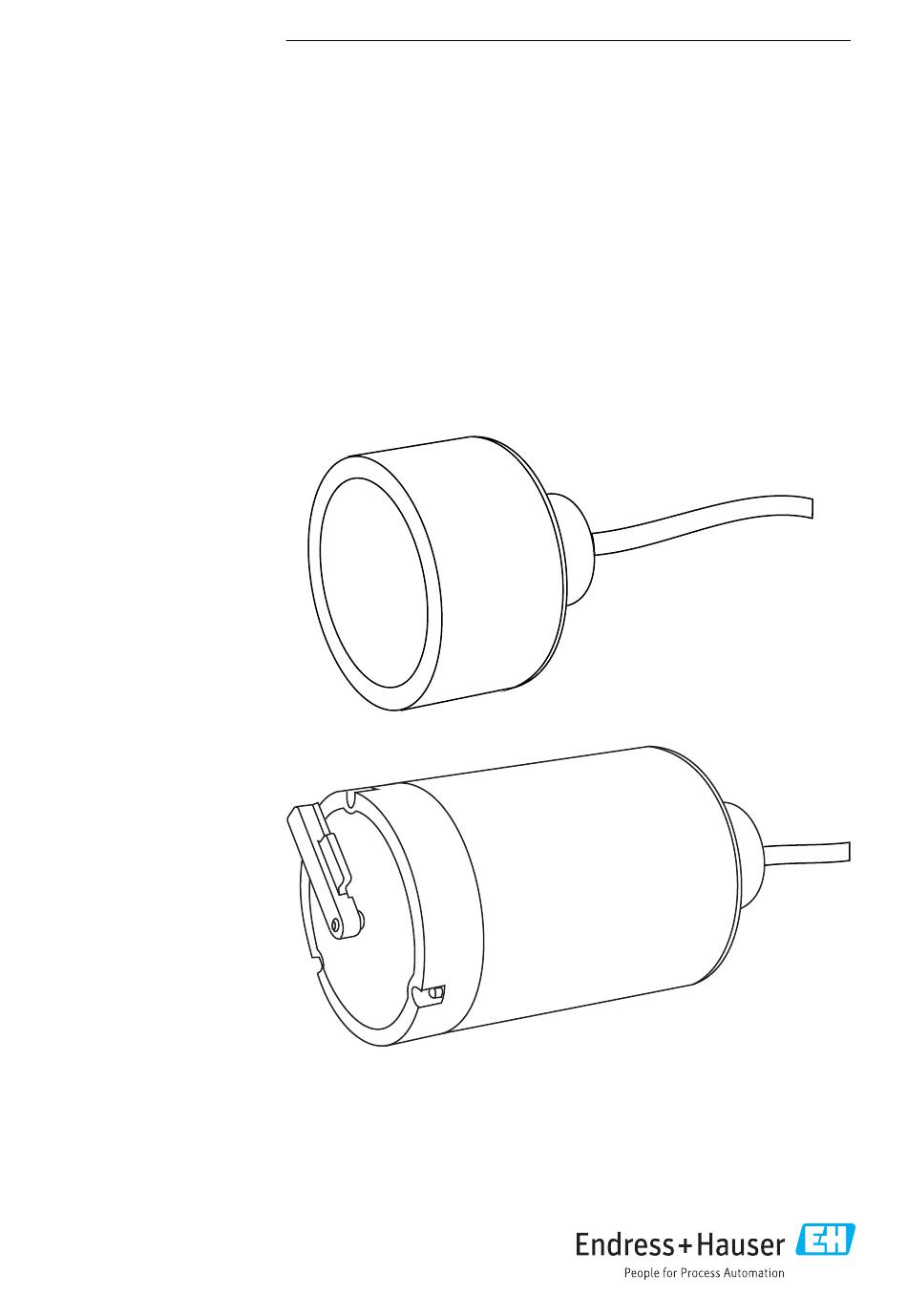

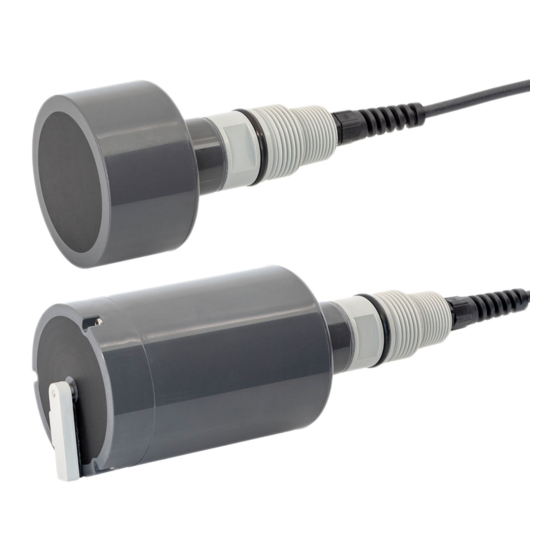

- Seite 1 Products Solutions Services BA00490C/07/DE/05.16 71333444 Betriebsanleitung Turbimax CUS71D Ultraschall-Trennschichtsensor...
-
Seite 3: Inhaltsverzeichnis
Turbimax CUS71D Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 11.2 Rücksendung ..... . . 22 11.3 Entsorgung . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Turbimax CUS71D Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin
Turbimax CUS71D Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise Turbimax CUS71D Betriebssicherheit Prüfen Sie vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Rich- tigkeit. Stellen Sie sicher, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehent- licher Inbetriebnahme. -
Seite 7: Produktbeschreibung
Turbimax CUS71D Produktbeschreibung Produktbeschreibung Produktaufbau Der Sensor ist zur kontinuierlichen in-situ-Bestimmung von Trennschichten konzipiert. Im Sensor sind alle notwendigen Baugruppen enthalten: • Spannungsversorgung • Die Ultraschallquelle sendet die Messsignale aus. • Der Ultraschallempfänger nimmt die Messsignale auf, digitalisiert und verarbeitet diese zu einem Messwert. -
Seite 8: Produktidentifizierung
Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen 4.2.3 Lieferumfang Der Lieferumfang besteht aus: • 1 Sensor Turbimax CUS71D in bestellter Ausführung • 1 Betriebsanleitung BA00490C/07/DE Bei Rückfragen wenden Sie sich an Ihren Lieferanten oder an Ihre Vertriebszentrale. Endress+Hauser... -
Seite 9: Konformitätserklärung
Turbimax CUS71D Warenannahme und Produktidentifizierung 4.2.4 Zertifikate und Zulassungen Konformitätserklärung Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die erfolgrei- che Prüfung des Produkts durch die Anbringung des -Zeichens. -
Seite 10: Montage
Montage Turbimax CUS71D Montage Montagebedingungen 5.1.1 Abmessungen NPT 3/4" NPT 3/4" 34.7 (1.37) 34.7 (1.37) 74.3 (2.93) 74.3 (2.93) A0031576 1 Abmessungen für Standardsensor in mm (inch) A0031575 2 Abmessungen für Sensor mit Wischer in mm (inch) Endress+Hauser... - Seite 11 Turbimax CUS71D Montage Beckenkonfiguration 6° A0031574 3 Beckenkonfiguration Sensor Mindestabstand des Sensors zum Beckenrand = 50 cm (1,64 ft.) Fester Bezugspunkt z. B. Wasseroberfläche, Beckenrand, Brücke usw. Sensor Offset Beckentiefe Öffnungswinkel Ultraschallkegel 6° Einbauhinweise Schauen Sie auf der Konstruktionszeichnung des Beckens nach einer geeigneten Position für den Sensor.
- Seite 12 Montage Turbimax CUS71D Kreisförmiges Klärbecken A0031579 4 Beckenkonfiguration bei kreisförmigen Klärbecken Sicht von oben Querschnitt Oberflächenräumer Sensor Brücke Geländer Bereich der Sensorposition Oberflächenräumer Bodenrechen Bodenrechen Bewegungsrichtung des Rechens Endress+Hauser...
-
Seite 13: Sensor Montieren
Montage Sensor montieren 5.2.1 Messeinrichtung Eine komplette Messeinrichtung besteht aus: • Ultraschallsensor Turbimax CUS71D • Mehrkanal-Messumformer Liquiline CM44x Sowie optional oder als Zubehör erhältlich aus: • einem Wetterschutzdach CYY101 • einer Halterung Flexdip CYH112 • einem festen oder schwenkbaren Tauchrohr Flexdip CYA112... - Seite 14 Montage Turbimax CUS71D 90° A0031577 5 Ultraschallsensor mit Beckenhalterung und Mehrkanal-Messumformer Halterung Flexdip CYH112 Mehrkanal-Messumformer Liquiline CM44x Wetterschutzdach Armatur Flexdip CYA112 Ultraschallsensor Turbimax CUS71D Senkrecht von allen Seiten Spritzschutzkappe Endress+Hauser...
-
Seite 15: Messeinrichtung Mit Pendeladapter
Turbimax CUS71D Montage 5.2.2 Messeinrichtung mit Pendeladapter A0031578 6 Messeinrichtung mit Pendeladapter Halterung Flexdip CYH112 (Kreuzklemmstück) Halterung Flexdip CYH112 (Pendeladapter) Armatur Flexdip CYA112 mit CUS71D PVC- Sensorschutz Spritzschutzkappe Der PVC-Sensorschutz schützt den Ultraschallsensor vor Beschädigung durch Oberflächenräu- mer. Verwenden Sie bei Oberflächenräumer nur den Sensor ohne Wischer und mit PVC- Sen- sorschutz (siehe Kapitel "Zubehör"). -
Seite 16: Messeinrichtung Mit Kettenhalterung
Montage Turbimax CUS71D 5.2.3 Messeinrichtung mit Kettenhalterung A0031583 A0031582 7 Messeinrichtung mit Kettenhalterung 8 Messeinrichtung mit Kettenhalterung Halterung Flexdip CYH112 Halterung Flexdip CYH112 Armatur Flexdip CYA112 Armatur Flexdip CYA112 Sensor CUS71D Sensor CUS71D mit PVC-Sensorschutz Der PVC-Sensorschutz schützt den Ultraschallsensor vor Beschädigung durch Oberflächenräu- mer. -
Seite 17: Montagekontrolle
Turbimax CUS71D Elektrischer Anschluss Montagekontrolle • Sind Sensor und Kabel unbeschädigt? • Ist die Kappe unbeschädigt? • Haben Sie die richtige Einbaulage eingehalten? • Ist der Sensor in eine Armatur eingebaut und hängt nicht frei am Kabel? • Vermeiden Sie eindringende Feuchtigkeit, indem Sie die Schutzkappe auf die Armatur set- zen. - Seite 18 Elektrischer Anschluss Turbimax CUS71D Sensor A0012460 9 Sensoranschluss Die maximale Kabellänge beträgt 100 m (328 ft). Zur Verlängerung des Sensorkabels wird folgendes Zubehör empfohlen: • Messkabel CYK11 mit Aderendhülsen → 25 • Verbindungsdose Kabel / Kabel → 25...
-
Seite 19: Anschlusskontrolle
Turbimax CUS71D Inbetriebnahme Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sensor, Armatur, Kabel äußerlich unbeschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Montierte Kabel zugentlastet und nicht verdrillt? Kabeladern lang genug abisoliert und richtig in Anschlussklemme? Sitz prüfen (leichtes Ziehen) Sind alle Schraubklemmen angezogen? Nachziehen Sind alle Kabeleinführungen montiert, fest angezogen und dicht? -
Seite 20: Automatische Wischerfunktion
Diagnose und Störungsbehebung Turbimax CUS71D Automatische Wischerfunktion Ausführungen mit Wischer haben eine integrierte automatische Wischerfunktion. Der Wischer startet, sobald der Sensor kein Signal mehr empfängt. Das passiert z.B. bei einer ver- schmutzten Sensormembran. Der Wischer wischt zwei Mal alle 5 Minuten maximal für 3 Durchgänge. -
Seite 21: Wartungsarbeiten
Turbimax CUS71D Wartung Wir empfehlen Ihnen, die Wartungszeitpunkte im Voraus in einem Betriebstagebuch oder einem Betriebskalender festzulegen. Der Wartungszyklus hängt im wesentlichen ab: • von der Anlage • den Einbaubedingungen • und dem Medium, in dem gemessen wird. VORSICHT Verletzungsgefahr durch Säure oder Medium, Schäden an Kleidung und Einrichtung ‣... -
Seite 22: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich auf der Internetseite www.endress.com/support/return-material... -
Seite 23: Zubehör
Turbimax CUS71D Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumen- tation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Service oder Ihre Vertriebszentrale. 12.1 Armaturen Flexdip CYA112 • Eintaucharmatur für Wasser und Abwasser •... -
Seite 24: Halterung
Zubehör Turbimax CUS71D Ø 41 (1.61) Ø 74.3 (2.93) Ø 99 (3.9) A0031580 10 PVC-Abstreifer für CUS71D, Abmessungen in mm (inch) Armatur CYA112 PVC-Abstreifer Ultraschallsensor CUS71D 12.2 Halterung Flexdip CYH112 • Modulares Halterungssystem für Sensoren und Armaturen in offenen Becken, Gerinnen und Tanks •... -
Seite 25: Kabelverlängerung
Turbimax CUS71D Technische Daten 12.3 Kabelverlängerung Memosens-Datenkabel CYK11 • Verlängerungskabel für digitale Sensoren mit Memosens-Protokoll • Produkt-Konfigurator auf der Produktseite: www.endress.com/cyk11 Technische Information TI00118C Verbindungsdose Kabel/Kabel • Material: Aluminium, lackiert • Kabelverlängerung: Memosens-Sensoren, Liquiline • Best.-Nr.: 71145499 Technische Daten 13.1 Eingang 13.1.1... -
Seite 26: Konstruktiver Aufbau
Technische Daten Turbimax CUS71D 13.3.2 Schutzart IP 68 (1 m (3,3 ft) Wassersäule über 60 Tage, 1 mol/l KCl) 13.4 Prozess 13.4.1 Prozesstemperatur 1 ... 50 °C (34 ... 122 °F) 13.4.2 Prozessdruck Standardausführung: 0 ... 6 bar (0 ... 87 psi) Ausführung mit Wischer:... -
Seite 27: Stichwortverzeichnis
Turbimax CUS71D Stichwortverzeichnis Stichwortverzeichnis Reparatur ..... . 22 Rücksendung ....22 Abmessungen . - Seite 28 *71333444* 71333444 www.addresses.endress.com...
