Modularer Aufbau
Messgröße
Messbereich
4
Non-Ex
0
Ex ia, Ex nA
1
2

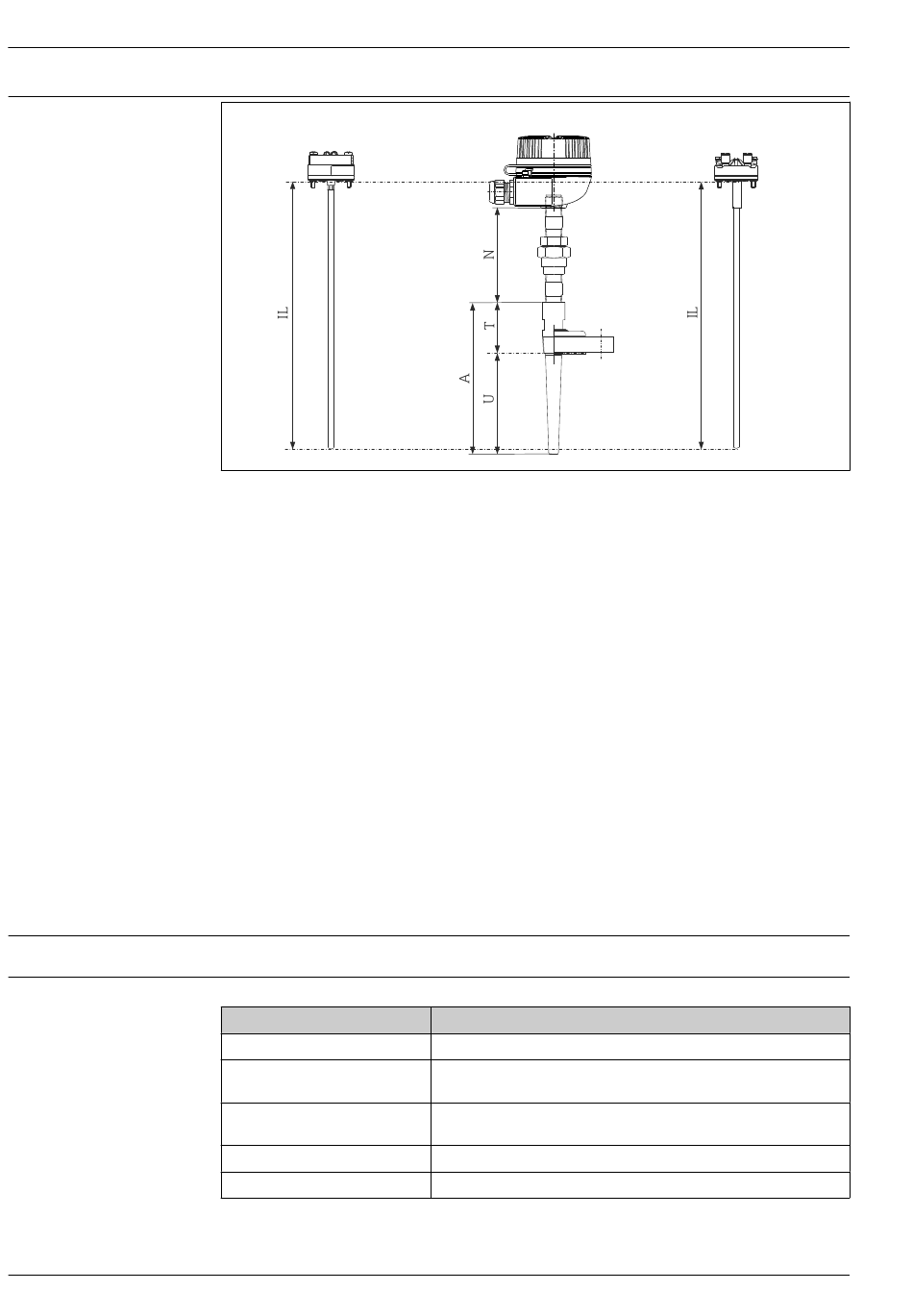

Bauform des Thermometers
1
Messeinsatz mit montiertem Kopftransmitter (Beispiel)
2
Messeinsatz mit montiertem Keramik-Anschlusssockel (Beispiel)
3
Anschlusskopf
4
Halsrohr
5
Gewinde oder Flansch als Prozessanschluss
6
Schutzrohr aus rundem Vollmaterial
N
Länge Halsrohr
T
Schutzrohrschaft
U
Eintauchlänge
A
Länge Schutzrohr
IL
Einstecklänge
Der Anschlusskopf dient als Anschlussmodul für das Halsrohr sowie für den mechanischen und
elektrischen Anschluss des Messeinsatzes. Der eigentliche Sensor des Thermometers sitzt mecha-
nisch geschützt im Messeinsatz. Der Messeinsatz kann, ohne den Prozess zu unterbrechen, ausge-
tauscht oder kalibriert werden. Auf den internen Anschlusssockel lassen sich entweder
Keramiksockel oder Transmitter montieren. Das Schutzrohr ist bei Bedarf mit Prozessanschluss
Flansch oder Gewinde verfügbar.
Eingang
Temperatur (temperaturlineares Übertragungsverhalten)
Abhängig vom verwendeten Sensortyp
Sensortyp
Pt100 Dünnfilm
Pt100 Dünnfilm, iTHERM Strong-
Sens, vibrationsfest > 60g
Pt100 Drahtgewickelt, erweiterter
Messbereich
Thermoelement TC, Typ J
Thermoelement TC, Typ K
3
4
5
6
Messbereich
–50 ... +400 °C (–58 ... +752 °F)
–50 ... +500 °C (–58 ... +932 °F)
–200 ... +600 °C (–328 ... +1 112 °F)
–40 ... +750 °C (–40 ... +1 382 °F)
–40 ... +1 100 °C (–40 ... +2 012 °F)
TR66, TC66
0
Ex d
2
A0010220
