Trübungssensor CUS 5

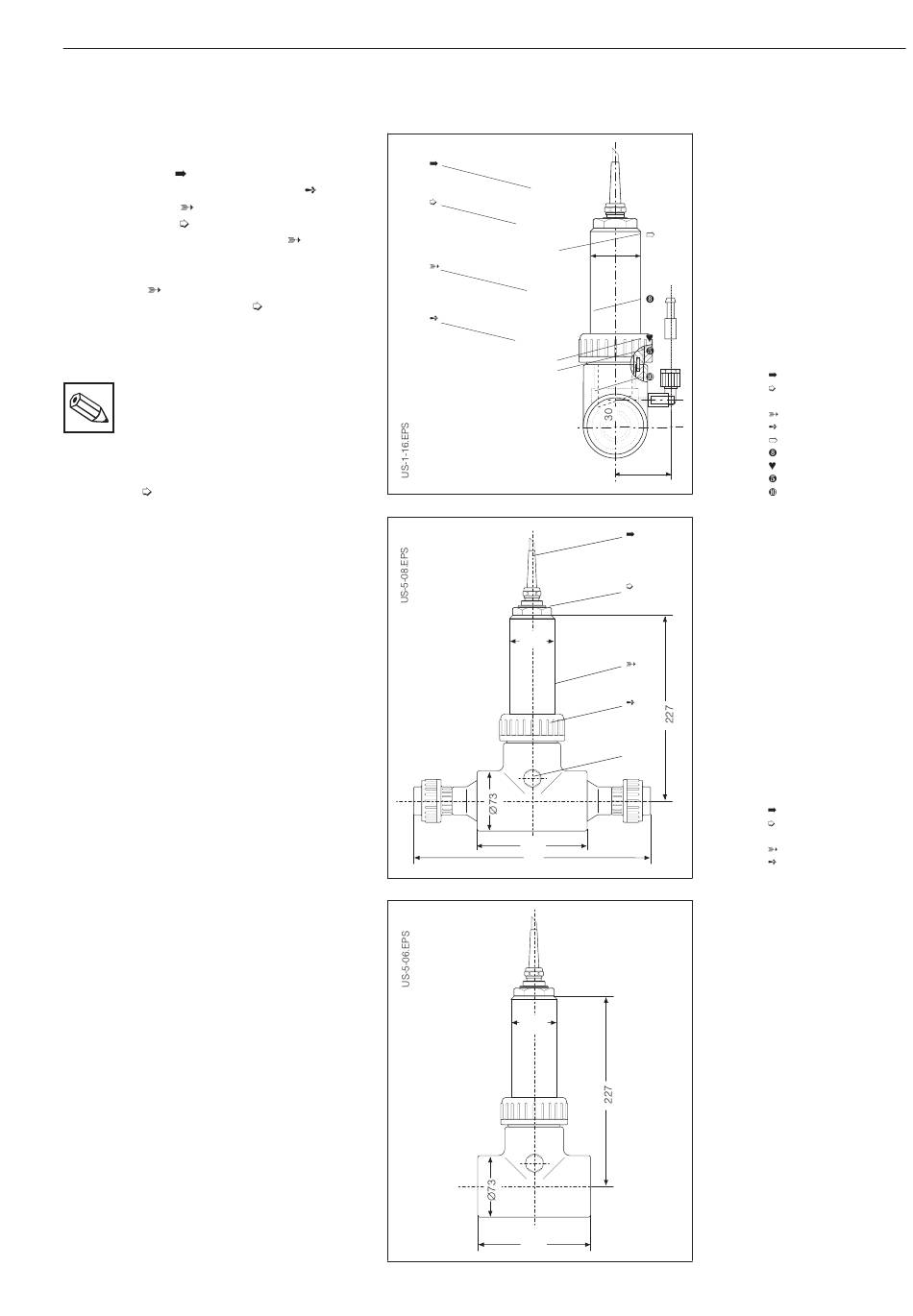

3.3 Montage in Durchflußarmaturen
CUA 250-A / CUA 250-B
• Anschlußkabel
mit Stecker verdrillungs-
frei durch Überwurfverschraubung
Überwurfhaube und Sechskant-
Verschraubung einführen.
• Sensorkörper in Überwurfhaube
einsetzen, so daß der O-Ring unter dem
G 1''- Einschraubgewinde in der Über-
wurfhaube anliegt.
• Sechskant-Verschraubung
Sensorgewinde lose anziehen, so daß der
Sensor noch durch Drehen positioniert
werden kann.
Hinweis:
Zur Sensorausrichtung die Hinweise
auf der folgenden Seite beachten.
• Nach dem Ausrichten des Sensors die
Schraube handfest anziehen.
Sprühkopf CUR 3-1 (Zubehör)
• Der Sprühkopf CUR 3-1 wird anstelle
der seitlichen Blindverschraubung
(siehe Abb. 3.3) in die Armatur CUA 250
eingeschraubt.
Endress+Hauser
,
auf dem
3.
∅58
71
∅58
142
264
∅58
142
Montage und Einbau
03US005A.CHP
Abb. 3.2 CUA 250-A/-B
mit Sprühkopf CUR 3-1
Anschlußkabel
Sechskant-
Verschraubung
Überwurfhaube
Überwurfverschraubung
Markierungsbohrung
Anschlußtülle AD10
Arretierungsstift
Nutbohrung
Sprühkopf CUR 3
Abb. 3.3 CUA 250-A
mit aufgeschraubtem
Klebefitting DN 25
Anschlußkabel
Sechskant-
Verschraubung
Überwurfhaube
Überwurfverschraubung
Blindverschraubung
Abb. 3.4 CUA 250-B vorbereitet
für Klebefitting DN 63
