4.
Inbetriebnahme

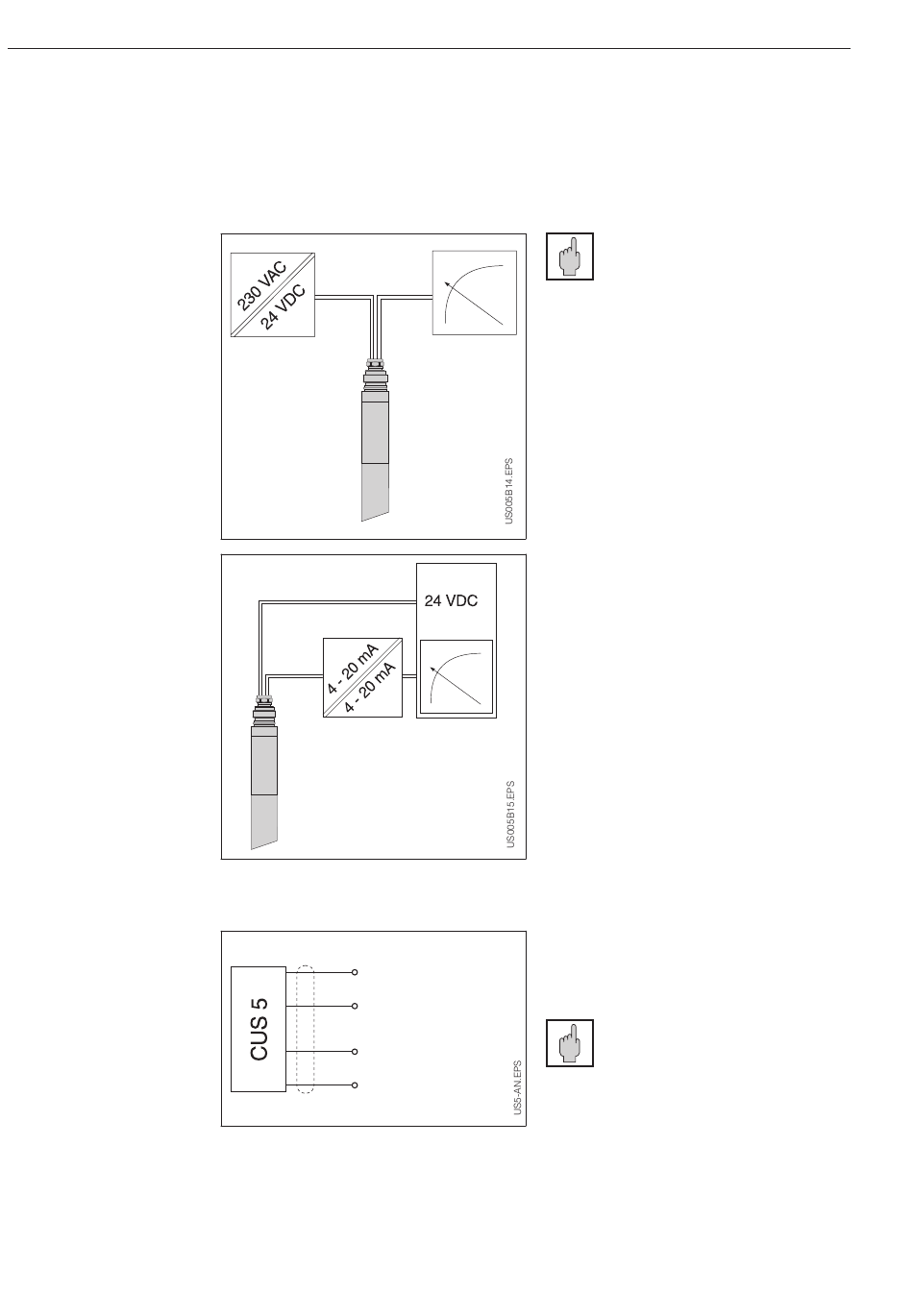

Abb. 4.1
Anschluß CUS 5 mit
galvanischer Entkopplung
über Netzteil
Abb. 4.2
Anschluß CUS 5 mit
galvanischer Entkopplung
über ein Trennmodul
Abb. 4.3
Anschlußbelegung
CUS 5-Anschlußkabel
10
4.
Inbetriebnahme
4.1
Anschluß
Galvanische Trennung, Dämpfung
Elektrischer Anschluß
Spannungsversorgung:
bl
GND
br
+24 VDC
Meßsignal:
gn
Stromausgang (+)
ws
Stromausgang (-)
Trübungssensor CUS 5
Achtung:
• Der Sensor CUS 5 besitzt intern
keine galvanische Trennung
zwischen Spannungsversorgung
und Signalausgang.
Die Entkopplung muß entweder bei
der Versorgungsspannung über ein
Netzteil (Abb. 4.1) oder am Signal-
eingang mittels eines Trennmoduls
(Abb. 4.2) erfolgen. Auf ein Trenn-
modul kann verzichtet werden,
wenn die angeschlossene Bürde
potentialfrei betreibbar ist.
• Das Stromausgangsignal ist
ungedämpft. Deshalb muß ein
Auswertegerät mit einstellbarer
Eingangsdämpfung verwendet
oder ein RC-Glied zwischenge-
schaltet werden.
• Unkonfektioniertes Kabelende gemäß der
Belegung in Abbildung 4.3 anschließen.
• Zur Verlängerung nur abgeschirmtes Kabel
verwenden.
Achtung:
Beachten Sie auch die Anschluß-
hinweise des verwendeten Steuer-
oder Regelgerätes.
Endress+Hauser
