OUSBT66
5.1.4
Montage in Rohrleitungen
1
5

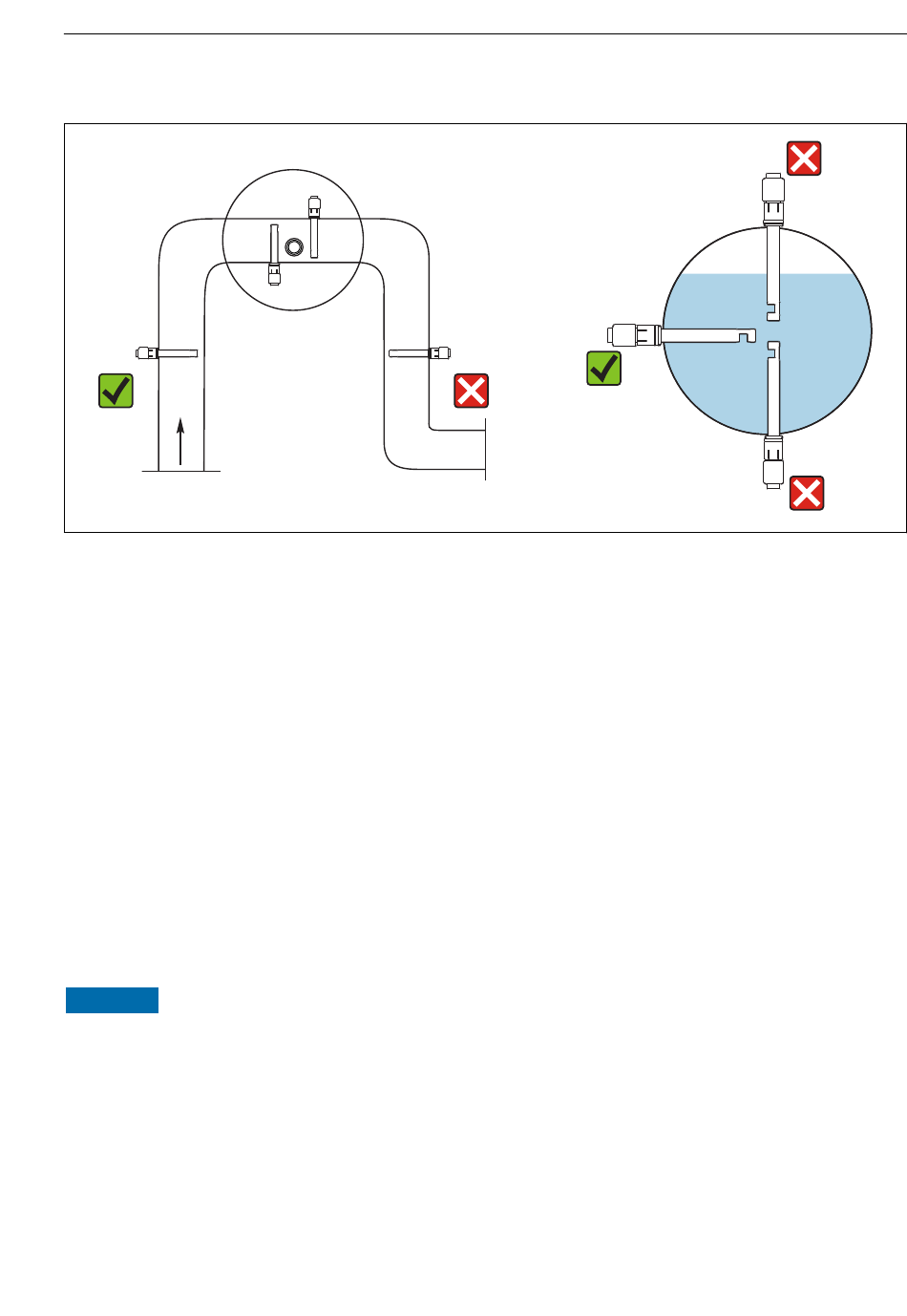

Zulässige und nicht zulässige Einbausituationen in Rohrleitungen
Halten Sie nachfolgende Bedingungen ein. Andernfalls riskieren Sie Beschädigungen an der
Messstelle oder fehlerhafte Messwerte.
‣
Der Rohrleitungsdurchmesser muss mindestens 50 mm (2") betragen.
‣
Installieren Sie den Sensor an Orten mit gleichmäßiger Strömung.
‣
Der beste Installationsort ist im Steigrohr (Pos. 1).
‣
Auch die Installation im horizontalen Rohr (Pos. 5) ist möglich.
‣
Installieren Sie den Sensor nicht an Stellen, wo Lufträume oder Schaumblasen entstehen
(→ 5, Pos. 3) oder sich Inhaltsstoffe absetzen können (Pos. 2).
‣
Vermeiden Sie die Installation im Fallrohr (Pos. 4).
‣
Richten Sie den Sensor so aus, dass das Medium durch den Messspalt strömt (Selbstreini-
gungseffekt).
5.2
Sensor montieren
HINWEIS
Montagefehler
Beschädigungen des Sensors, Verdrehen des Kabels o.ä. möglich
‣
Vergewissern, dass die Sensorkörper vor einer Beschädigung durch externe Kräfte - wie
z. B. Wagen auf angrenzenden Wegen - geschützt sind.
‣
Darauf achten, dass keine zu hohen Zugkräfte auf das Kabel wirken (z. B. durch ruckartiges
Ziehen).
‣
Auf Einhaltung der nationalen Erdungsvorschriften beim Einsatz metallischer Armaturen
achten.
Endress+Hauser
Detail A
3
5
2
5
4
3
Detail A
90°
2
Montage
A0029258
11
