4 Elektrischer Anschluss
Warnung!

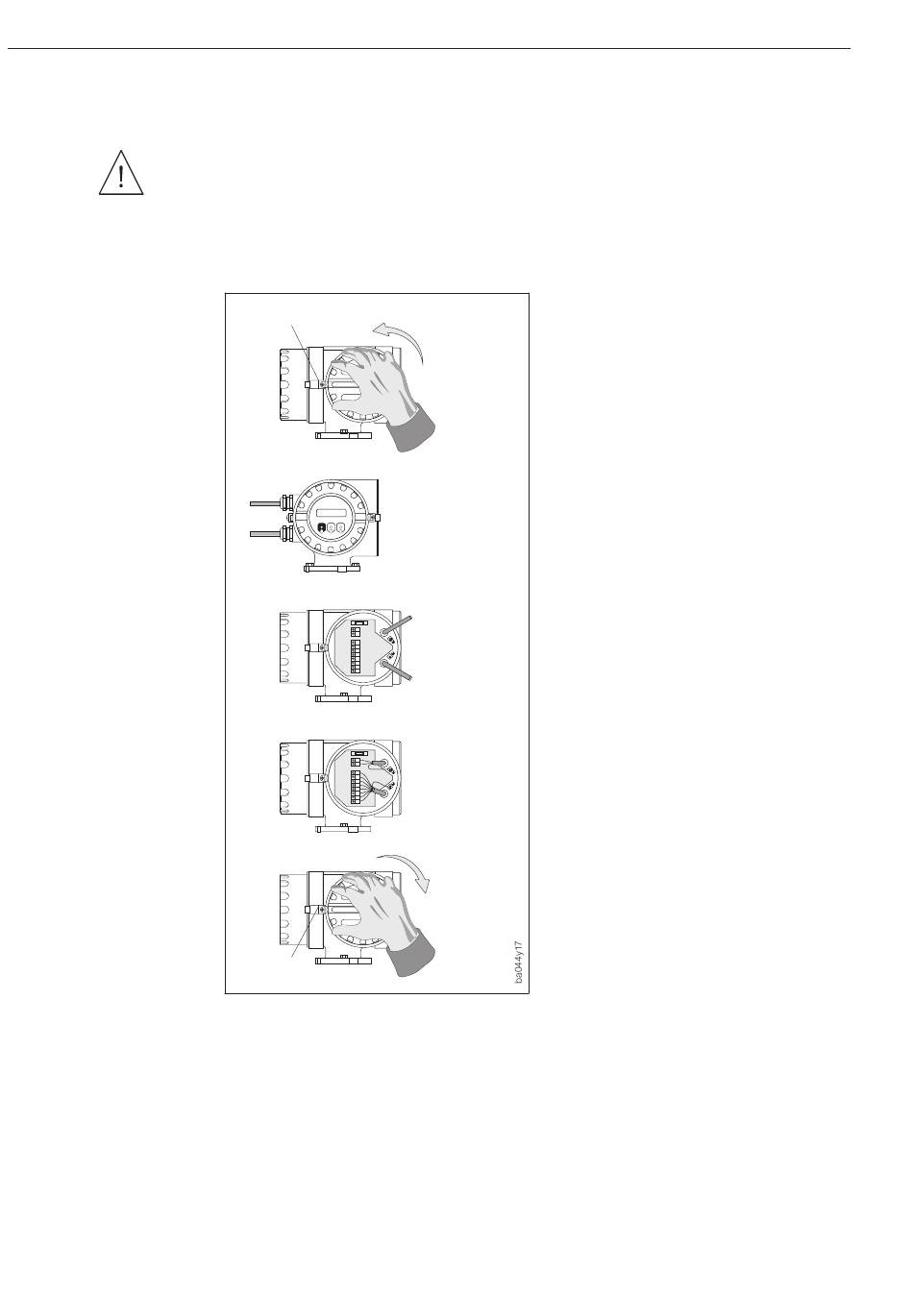

Abb. 19

Anschluss des Messumformers

24
4.3 Anschluss des Messumformers
Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen.
• Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsenergie an-
gelegt wird.
• Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz
vergleichen. Ferner sind die national gültigen Installationsvorschriften zu beachten.
–
ANSCHLUSSKLEMMEN - FIELD TERMINALS
˜
L1
1 +
3
2 -
N
20 +
21 -
22 +
23
-
24 +
28
25 -
26 +
27 -
L1
1 +
2 3
-
N
20
+
21 -
22 +
23 -
24 +
28
25 -
26 +
27 -
ANSCHLUSSKLEMMEN - FIELD TERMINALS
›
1. Zylinderschraube mit Innensechs-
kant der Sicherungskralle lösen
(3-mm-Inbusschlüssel).
2. Anschlussklemmenraum-Deckel
—
abschrauben.
3. Hilfsenergie- und Signalkabel durch
die betreffenden Kabeleinführungen
schieben.
4. Verdrahtung gemäß elektrischen
Anschlussplänen Seite 25 vorneh-
men (siehe auch im Schraubdeckel).
Die Versorgungsspannung wird an
Hilfsenergie-
der Klemme 1 (L1 oder L+), Klemme
kabel
2 (N oder L-) und der Erdanschluss-
˜
klemme 3 angeschlossen:
– Feindrähtige Leitung: max. 4 mm
Signalkabel
– Eindrähtige Leitung: max. 6 mm
5. Anschlussklemmenraum-Deckel
wieder fest auf das Messumformer-
™
gehäuse schrauben.
6. Zylinderschraube der Sicherungs-
kralle wieder gut anziehen.
š
Prosonic Flow DMU 93 / DDU 15
mit einer Aderendhülse umfassen
Endress+Hauser
