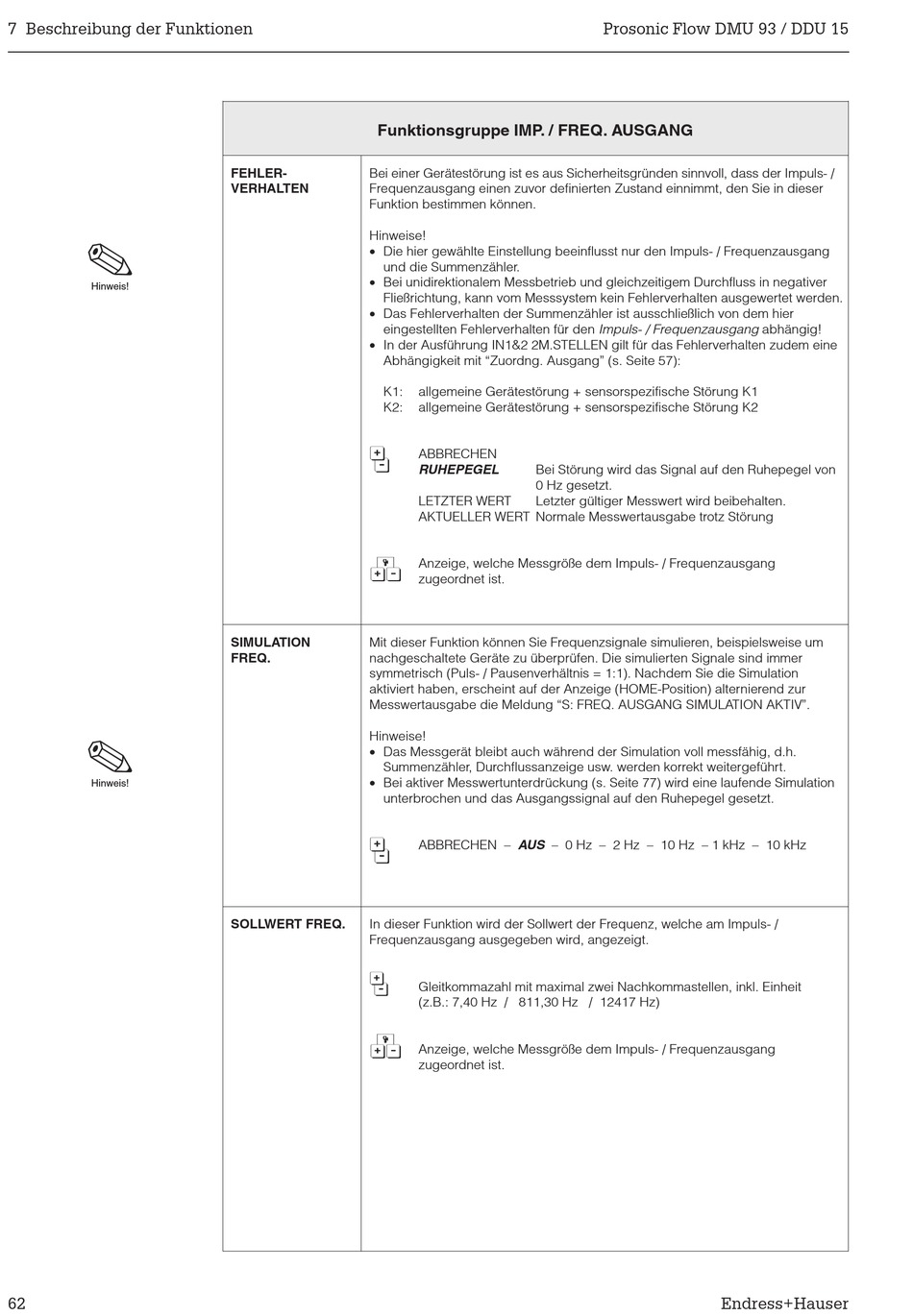

Endress+Hauser prosonic flow DMU 93 Betriebsanleitung Seite 62

7 Beschreibung der Funktionen
Hinweis!
Hinweis!
62
Funktionsgruppe IMP. / FREQ. AUSGANG
FEHLER- Bei einer Gerätestörung ist es aus Sicherheitsgründen sinnvoll, dass der Impuls- /
VERHALTEN Frequenzausgang einen zuvor definierten Zustand einnimmt, den Sie in dieser
Funktion bestimmen können.
Hinweise!
• Die hier gewählte Einstellung beeinflusst nur den Impuls- / Frequenzausgang
und die Summenzähler.
• Bei unidirektionalem Messbetrieb und gleichzeitigem Durchfluss in negativer
Fließrichtung, kann vom Messsystem kein Fehlerverhalten ausgewertet werden.
• Das Fehlerverhalten der Summenzähler ist ausschließlich von dem hier
eingestellten Fehlerverhalten für den Impuls- / Frequenzausgang abhängig!
• In der Ausführung IN1&2 2M.STELLEN gilt für das Fehlerverhalten zudem eine
Abhängigkeit mit "Zuordng. Ausgang" (s. Seite 57):
K1:
K2:
6
7
SIMULATION Mit dieser Funktion können Sie Frequenzsignale simulieren, beispielsweise um
FREQ. nachgeschaltete Geräte zu überprüfen. Die simulierten Signale sind immer
symmetrisch (Puls- / Pausenverhältnis = 1:1). Nachdem Sie die Simulation
aktiviert haben, erscheint auf der Anzeige (HOME-Position) alternierend zur
Messwertausgabe die Meldung "S: FREQ. AUSGANG SIMULATION AKTIV".
Hinweise!
• Das Messgerät bleibt auch während der Simulation voll messfähig, d.h.
Summenzähler, Durchflussanzeige usw. werden korrekt weitergeführt.
• Bei aktiver Messwertunterdrückung (s. Seite 77) wird eine laufende Simulation
unterbrochen und das Ausgangssignal auf den Ruhepegel gesetzt.
6
SOLLWERT FREQ. In dieser Funktion wird der Sollwert der Frequenz, welche am Impuls- /
Frequenzausgang ausgegeben wird, angezeigt.
6
7
allgemeine Gerätestörung + sensorspezifische Störung K1
allgemeine Gerätestörung + sensorspezifische Störung K2
ABBRECHEN
RUHEPEGEL
Bei Störung wird das Signal auf den Ruhepegel von
0 Hz gesetzt.
LETZTER WERT Letzter gültiger Messwert wird beibehalten.
AKTUELLER WERT Normale Messwertausgabe trotz Störung
Anzeige, welche Messgröße dem Impuls- / Frequenzausgang
zugeordnet ist.
ABBRECHEN – AUS – 0 Hz – 2 Hz – 10 Hz – 1 kHz – 10 kHz
Gleitkommazahl mit maximal zwei Nachkommastellen, inkl. Einheit
(z.B.: 7,40 Hz / 811,30 Hz / 12417 Hz)
Anzeige, welche Messgröße dem Impuls- / Frequenzausgang
zugeordnet ist.
