3 Montage und Installation
Hinweis!

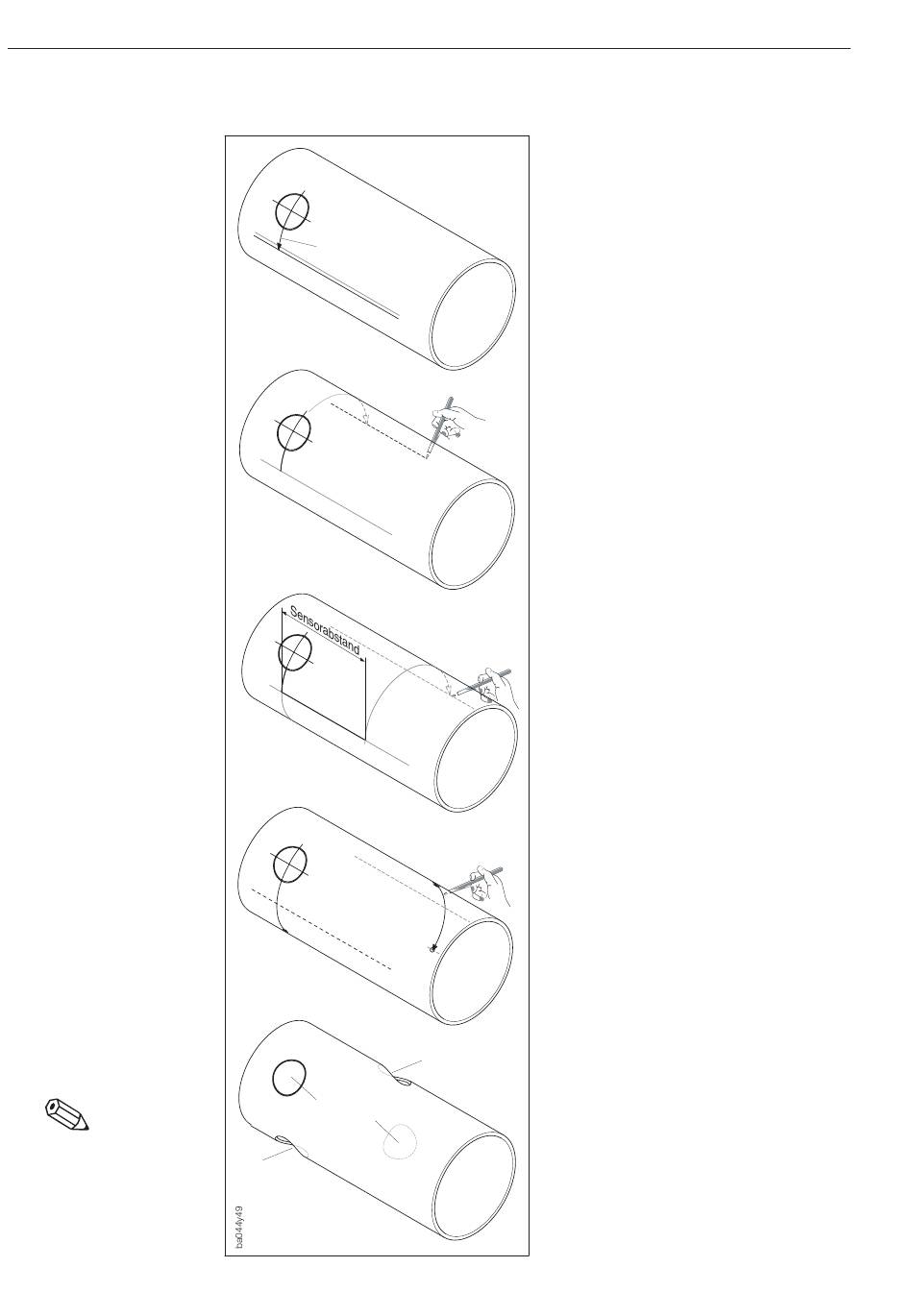

Abb. 11
Montageablauf der Sensoren
für die Zweispur-Ausführung
(Fortsetzung)
18
Fortsetzung Montage der Sensoren (Zweispur-Ausführung)
Bogenlänge
CH 1
CH 2
CH 2
Schritt 5
Mit der erhaltenen Bogenlänge können
Sie jetzt die Mittellinie korrigieren.
Schritt 6
Projizieren Sie die korrigierte Mittellinie
auf die gegenüberliegende Rohrseite
und zeichnen Sie diese an (halber
Rohrumfang).
Schritt 7
Sensorabstand auf der Mittellinie
einzeichnen und auf die rückseitige
Mittellinie projizieren.
Schritt 8
Bogenlängen nach beiden Seiten von
der Mittellinie aus abtragen und
Bohrlöcher einzeichnen.
Schritt 9
Bohrlöcher, z.B. mit einem Plasma-
schneider herstellen und Löcher zum
CH 1
Einschweißen der Sensorhalterungen
vorbereiten (entgraten, säubern, etc.).
(Bohrloch ca. Ø81...82 mm).
Hinweis!
Bohrlöcher für die Sensorhalterungen
gehören paarweise (CH 1 - CH 1 und
CH 2 - CH 2) zusammen.
