Prosonic Flow DMU 93 / DDU 15

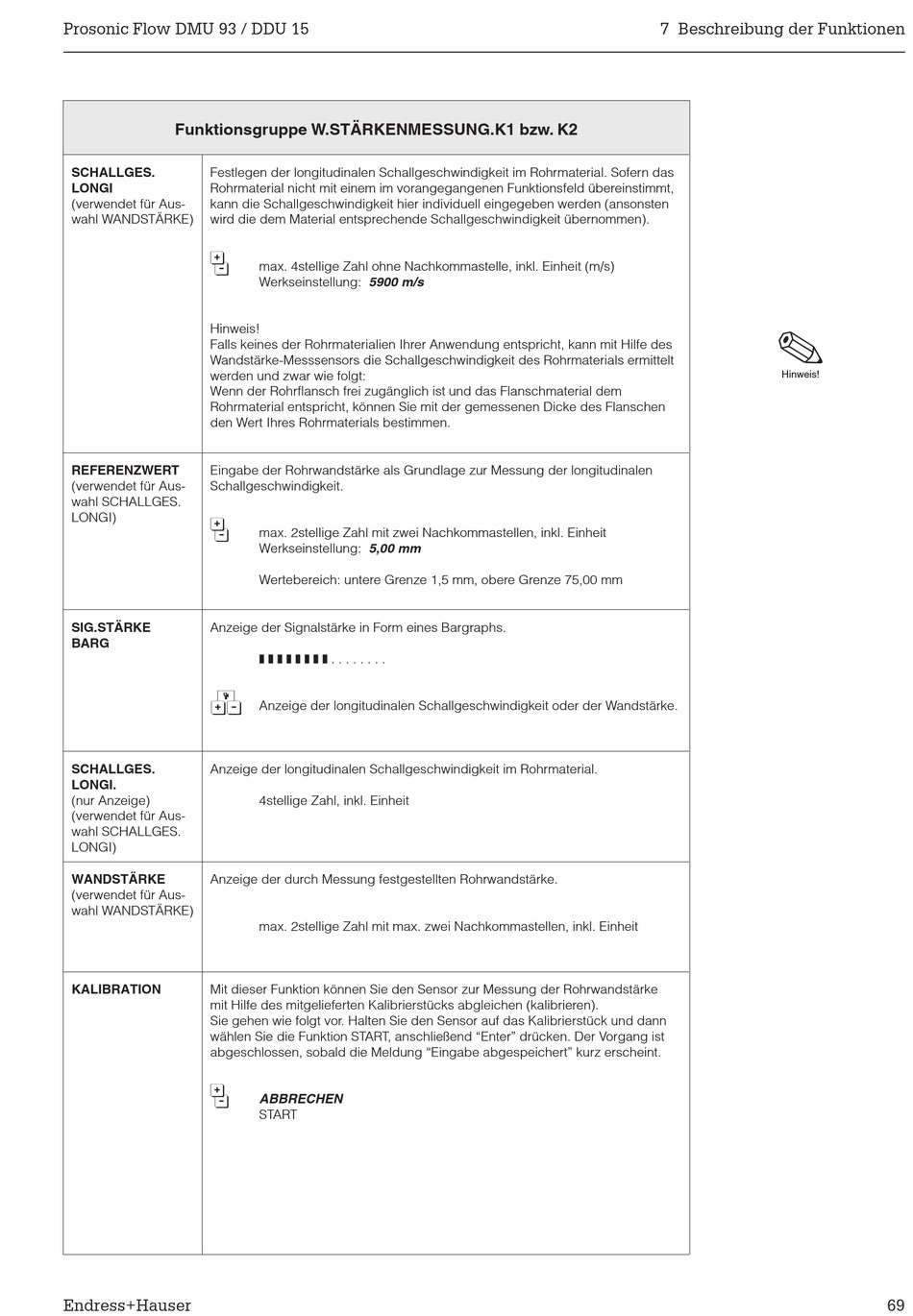

Funktionsgruppe W.STÄRKENMESSUNG.K1 bzw. K2
SCHALLGES. Festlegen der longitudinalen Schallgeschwindigkeit im Rohrmaterial. Sofern das
LONGI Rohrmaterial nicht mit einem im vorangegangenen Funktionsfeld übereinstimmt,
(verwendet für Aus- kann die Schallgeschwindigkeit hier individuell eingegeben werden (ansonsten
wahl WANDSTÄRKE) wird die dem Material entsprechende Schallgeschwindigkeit übernommen).
6
Hinweis!
Falls keines der Rohrmaterialien Ihrer Anwendung entspricht, kann mit Hilfe des
Wandstärke-Messsensors die Schallgeschwindigkeit des Rohrmaterials ermittelt
werden und zwar wie folgt:
Wenn der Rohrflansch frei zugänglich ist und das Flanschmaterial dem
Rohrmaterial entspricht, können Sie mit der gemessenen Dicke des Flanschen
den Wert Ihres Rohrmaterials bestimmen.
REFERENZWERT Eingabe der Rohrwandstärke als Grundlage zur Messung der longitudinalen
(verwendet für Aus- Schallgeschwindigkeit.
wahl SCHALLGES.
LONGI)
6
SIG.STÄRKE Anzeige der Signalstärke in Form eines Bargraphs.
BARG
7
SCHALLGES. Anzeige der longitudinalen Schallgeschwindigkeit im Rohrmaterial.
LONGI.
(nur Anzeige)
(verwendet für Aus-
wahl SCHALLGES.
LONGI)
WANDSTÄRKE Anzeige der durch Messung festgestellten Rohrwandstärke.
(verwendet für Aus-
wahl WANDSTÄRKE)
KALIBRATION Mit dieser Funktion können Sie den Sensor zur Messung der Rohrwandstärke
mit Hilfe des mitgelieferten Kalibrierstücks abgleichen (kalibrieren).
Sie gehen wie folgt vor. Halten Sie den Sensor auf das Kalibrierstück und dann
wählen Sie die Funktion START, anschließend "Enter" drücken. Der Vorgang ist
abgeschlossen, sobald die Meldung "Eingabe abgespeichert" kurz erscheint.
6
Endress+Hauser
max. 4stellige Zahl ohne Nachkommastelle, inkl. Einheit (m/s)
Werkseinstellung: 5900 m/s
max. 2stellige Zahl mit zwei Nachkommastellen, inkl. Einheit
Werkseinstellung: 5,00 mm
Wertebereich: untere Grenze 1,5 mm, obere Grenze 75,00 mm
❚ ❚ ❚ ❚ ❚ ❚ ❚ ❚ . . . . . . . .
Anzeige der longitudinalen Schallgeschwindigkeit oder der Wandstärke.
4stellige Zahl, inkl. Einheit
max. 2stellige Zahl mit max. zwei Nachkommastellen, inkl. Einheit
ABBRECHEN
START
7 Beschreibung der Funktionen
Hinweis!
