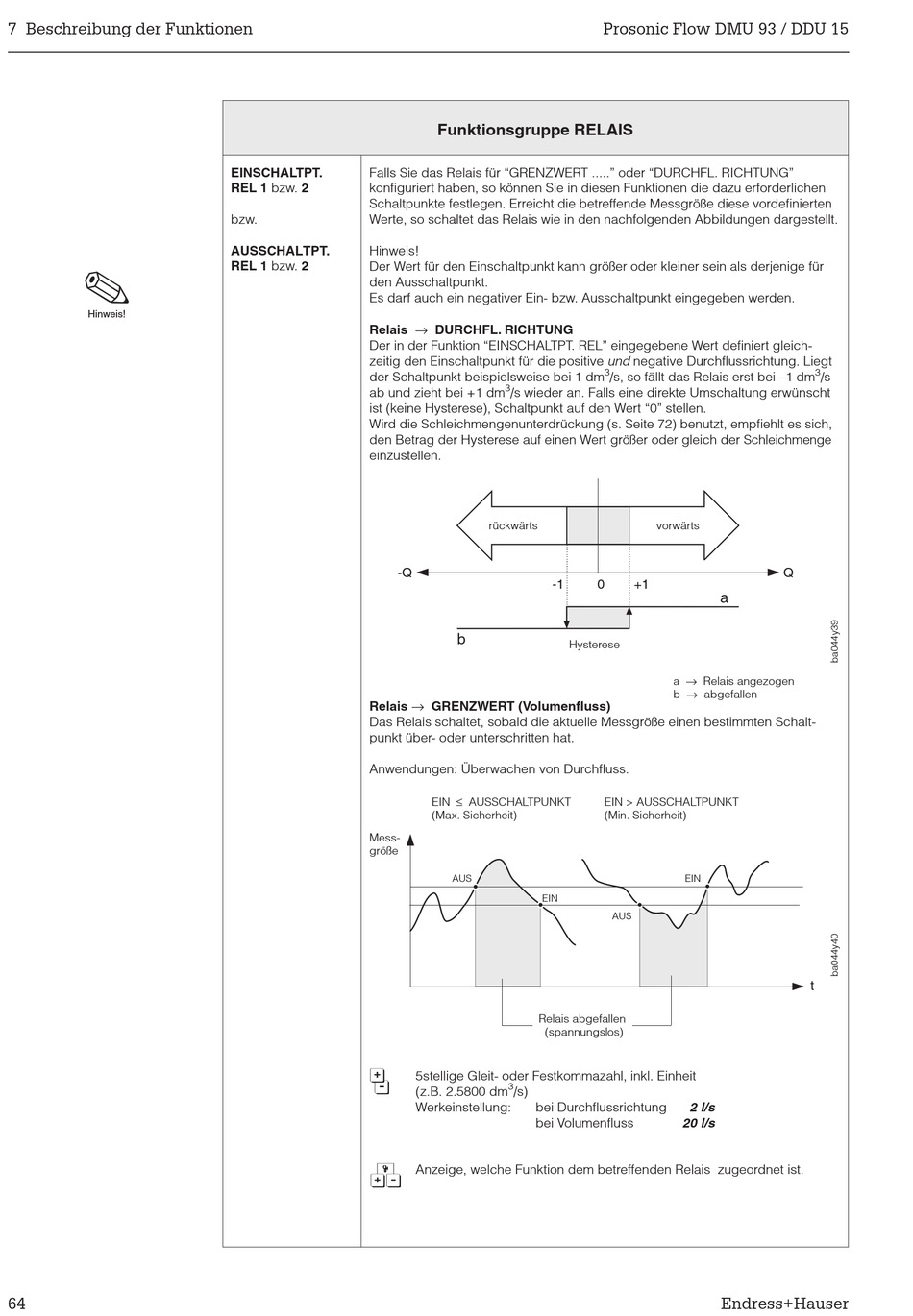

Endress+Hauser prosonic flow DMU 93 Betriebsanleitung Seite 64

7 Beschreibung der Funktionen
Hinweis!
64
Falls Sie das Relais für "GRENZWERT ....." oder "DURCHFL. RICHTUNG"
EINSCHALTPT.
REL 1 bzw. 2 konfiguriert haben, so können Sie in diesen Funktionen die dazu erforderlichen
Schaltpunkte festlegen. Erreicht die betreffende Messgröße diese vordefinierten
bzw. Werte, so schaltet das Relais wie in den nachfolgenden Abbildungen dargestellt.
AUSSCHALTPT. Hinweis!
REL 1 bzw. 2
Der Wert für den Einschaltpunkt kann größer oder kleiner sein als derjenige für
den Ausschaltpunkt.
Es darf auch ein negativer Ein- bzw. Ausschaltpunkt eingegeben werden.
Relais → DURCHFL. RICHTUNG
Der in der Funktion "EINSCHALTPT. REL" eingegebene Wert definiert gleich-
zeitig den Einschaltpunkt für die positive und negative Durchflussrichtung. Liegt
der Schaltpunkt beispielsweise bei 1 dm
ab und zieht bei +1 dm
ist (keine Hysterese), Schaltpunkt auf den Wert "0" stellen.
Wird die Schleichmengenunterdrückung (s. Seite 72) benutzt, empfiehlt es sich,
den Betrag der Hysterese auf einen Wert größer oder gleich der Schleichmenge
einzustellen.
-Q
Relais → GRENZWERT (Volumenfluss)
Das Relais schaltet, sobald die aktuelle Messgröße einen bestimmten Schalt-
punkt über- oder unterschritten hat.
Anwendungen: Überwachen von Durchfluss.
Mess-
größe
6
7
Funktionsgruppe RELAIS
3
/s wieder an. Falls eine direkte Umschaltung erwünscht
rückwärts
-1
b
Hysterese
EIN ≤ AUSSCHALTPUNKT
(Max. Sicherheit)
AUS
EIN
Relais abgefallen
(spannungslos)
5stellige Gleit- oder Festkommazahl, inkl. Einheit
3
(z.B. 2.5800 dm /s)
Werkeinstellung: bei Durchflussrichtung
bei Volumenfluss
Anzeige, welche Funktion dem betreffenden Relais zugeordnet ist.
Prosonic Flow DMU 93 / DDU 15
3
/s, so fällt das Relais erst bei –1 dm
vorwärts
0 +1
a
a → Relais angezogen
b → abgefallen
EIN > AUSSCHALTPUNKT
(Min. Sicherheit)
EIN
AUS
2 l/s
20 l/s
Endress+Hauser
3
/s
Q
t
