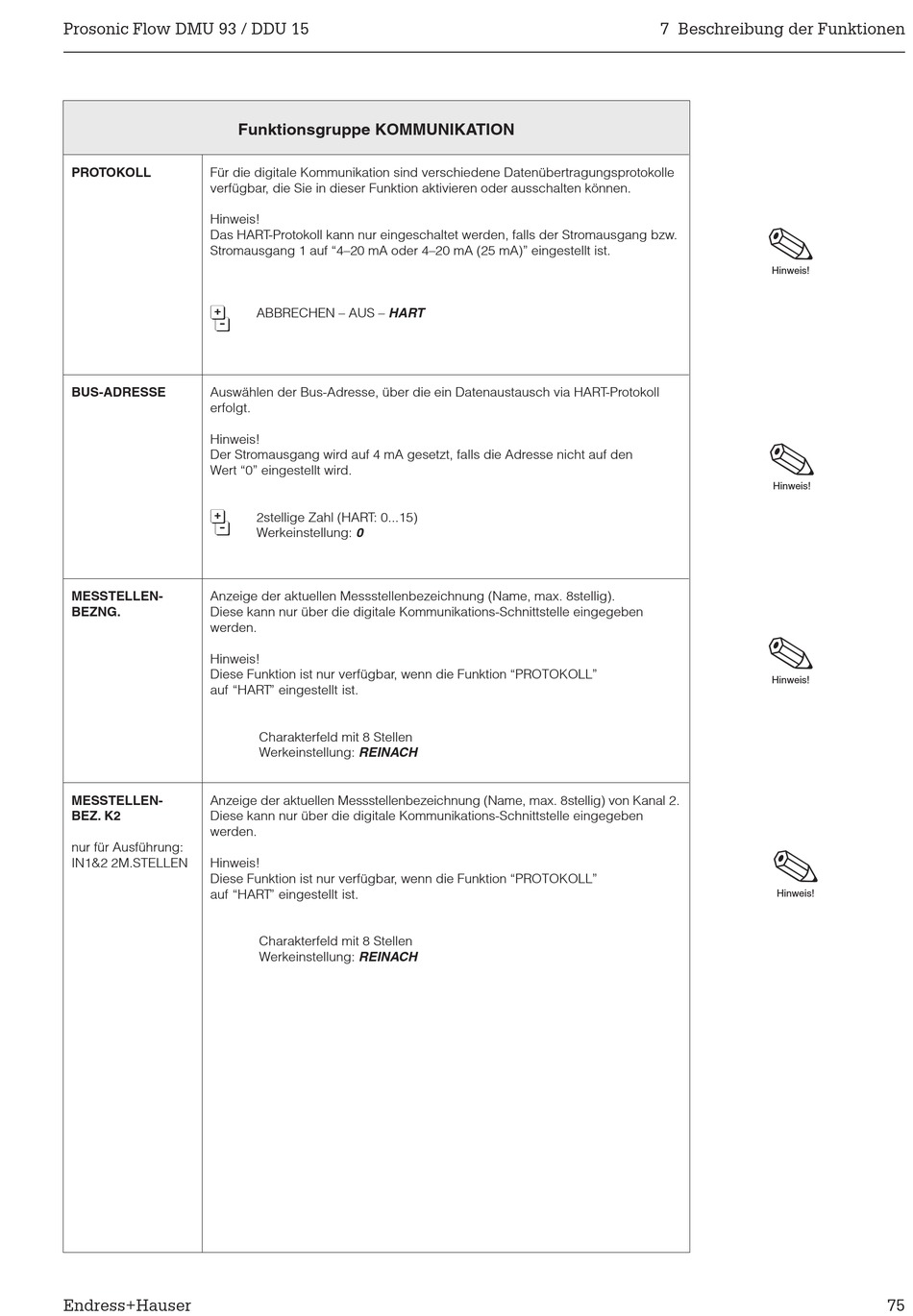

Endress+Hauser prosonic flow DMU 93 Betriebsanleitung Seite 75

Prosonic Flow DMU 93 / DDU 15
PROTOKOLL Für die digitale Kommunikation sind verschiedene Datenübertragungsprotokolle
verfügbar, die Sie in dieser Funktion aktivieren oder ausschalten können.
Hinweis!
Das HART-Protokoll kann nur eingeschaltet werden, falls der Stromausgang bzw.
Stromausgang 1 auf "4–20 mA oder 4–20 mA (25 mA)" eingestellt ist.
6
BUS-ADRESSE Auswählen der Bus-Adresse, über die ein Datenaustausch via HART-Protokoll
erfolgt.
Hinweis!
Der Stromausgang wird auf 4 mA gesetzt, falls die Adresse nicht auf den
Wert "0" eingestellt wird.
6
Anzeige der aktuellen Messstellenbezeichnung (Name, max. 8stellig).
MESSTELLEN-
BEZNG. Diese kann nur über die digitale Kommunikations-Schnittstelle eingegeben
werden.
Hinweis!
Diese Funktion ist nur verfügbar, wenn die Funktion "PROTOKOLL"
auf "HART" eingestellt ist.
MESSTELLEN- Anzeige der aktuellen Messstellenbezeichnung (Name, max. 8stellig) von Kanal 2.
BEZ. K2 Diese kann nur über die digitale Kommunikations-Schnittstelle eingegeben
werden.
nur für Ausführung:
IN1&2 2M.STELLEN Hinweis!
Diese Funktion ist nur verfügbar, wenn die Funktion "PROTOKOLL"
auf "HART" eingestellt ist.
Endress+Hauser
Funktionsgruppe KOMMUNIKATION
ABBRECHEN – AUS – HART
2stellige Zahl (HART: 0...15)
Werkeinstellung: 0
Charakterfeld mit 8 Stellen
Werkeinstellung: REINACH
Charakterfeld mit 8 Stellen
Werkeinstellung: REINACH
7 Beschreibung der Funktionen
Hinweis!
Hinweis!
Hinweis!
Hinweis!
75
