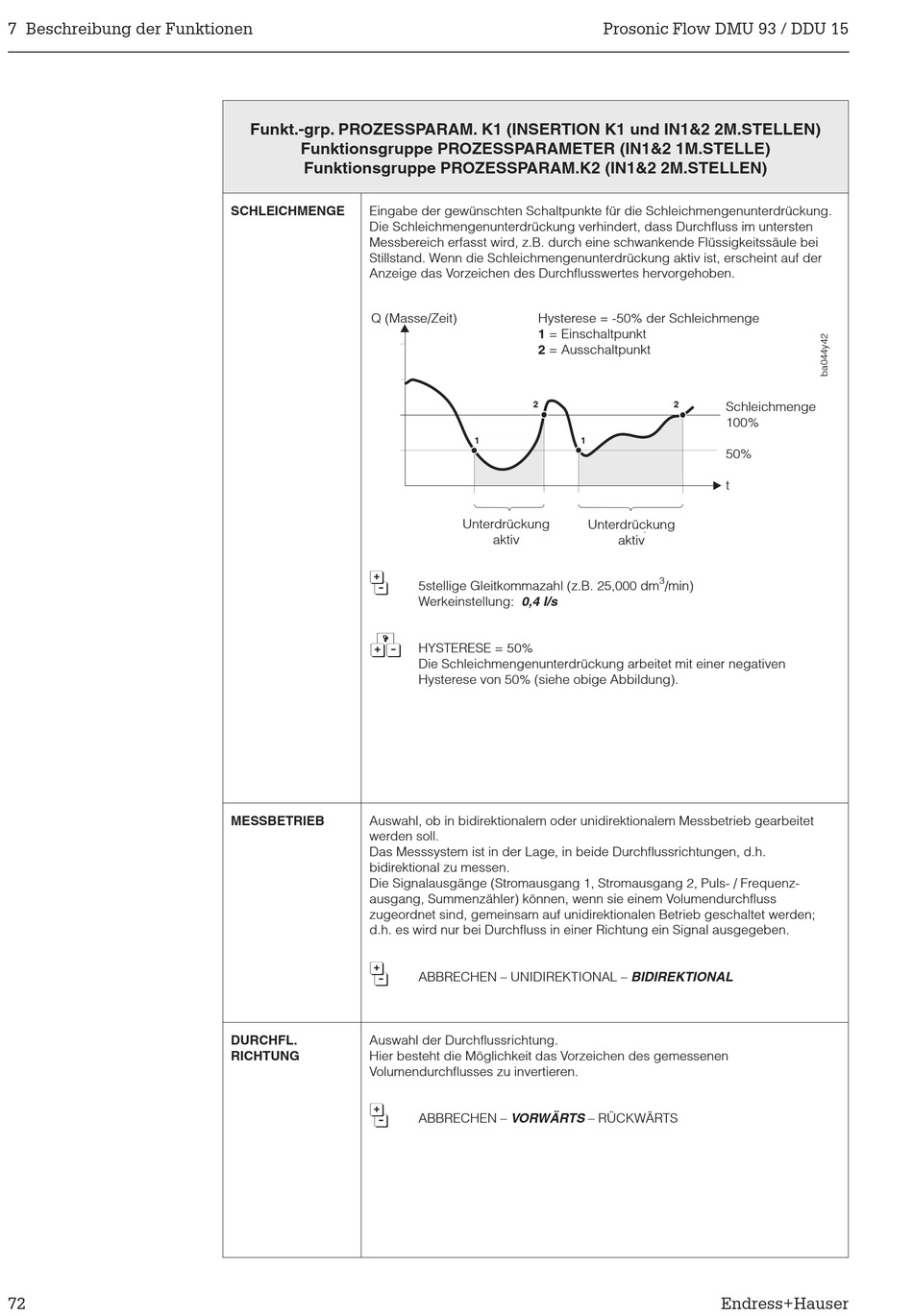

7 Beschreibung der Funktionen
72
Funkt.-grp. PROZESSPARAM. K1 (INSERTION K1 und IN1&2 2M.STELLEN)
Funktionsgruppe PROZESSPARAMETER (IN1&2 1M.STELLE)
Funktionsgruppe PROZESSPARAM.K2 (IN1&2 2M.STELLEN)
SCHLEICHMENGE Eingabe der gewünschten Schaltpunkte für die Schleichmengenunterdrückung.
Die Schleichmengenunterdrückung verhindert, dass Durchfluss im untersten
Messbereich erfasst wird, z.B. durch eine schwankende Flüssigkeitssäule bei
Stillstand. Wenn die Schleichmengenunterdrückung aktiv ist, erscheint auf der
Anzeige das Vorzeichen des Durchflusswertes hervorgehoben.
Q (Masse/Zeit)
6
7
MESSBETRIEB Auswahl, ob in bidirektionalem oder unidirektionalem Messbetrieb gearbeitet
werden soll.
Das Messsystem ist in der Lage, in beide Durchflussrichtungen, d.h.
bidirektional zu messen.
Die Signalausgänge (Stromausgang 1, Stromausgang 2, Puls- / Frequenz-
ausgang, Summenzähler) können, wenn sie einem Volumendurchfluss
zugeordnet sind, gemeinsam auf unidirektionalen Betrieb geschaltet werden;
d.h. es wird nur bei Durchfluss in einer Richtung ein Signal ausgegeben.
6
DURCHFL. Auswahl der Durchflussrichtung.
RICHTUNG Hier besteht die Möglichkeit das Vorzeichen des gemessenen
Volumendurchflusses zu invertieren.
6
Hysterese = -50% der Schleichmenge
1 = Einschaltpunkt
2 = Ausschaltpunkt
2
1
1
Unterdrückung
Unterdrückung
aktiv
5stellige Gleitkommazahl (z.B. 25,000 dm
Werkeinstellung: 0,4 l/s
HYSTERESE = 50%
Die Schleichmengenunterdrückung arbeitet mit einer negativen
Hysterese von 50% (siehe obige Abbildung).
ABBRECHEN – UNIDIREKTIONAL – BIDIREKTIONAL
ABBRECHEN – VORWÄRTS – RÜCKWÄRTS
Prosonic Flow DMU 93 / DDU 15
2
Schleichmenge
100%
50%
t
aktiv
3
/min)
Endress+Hauser
