3 Montage und Installation
Hinweis!

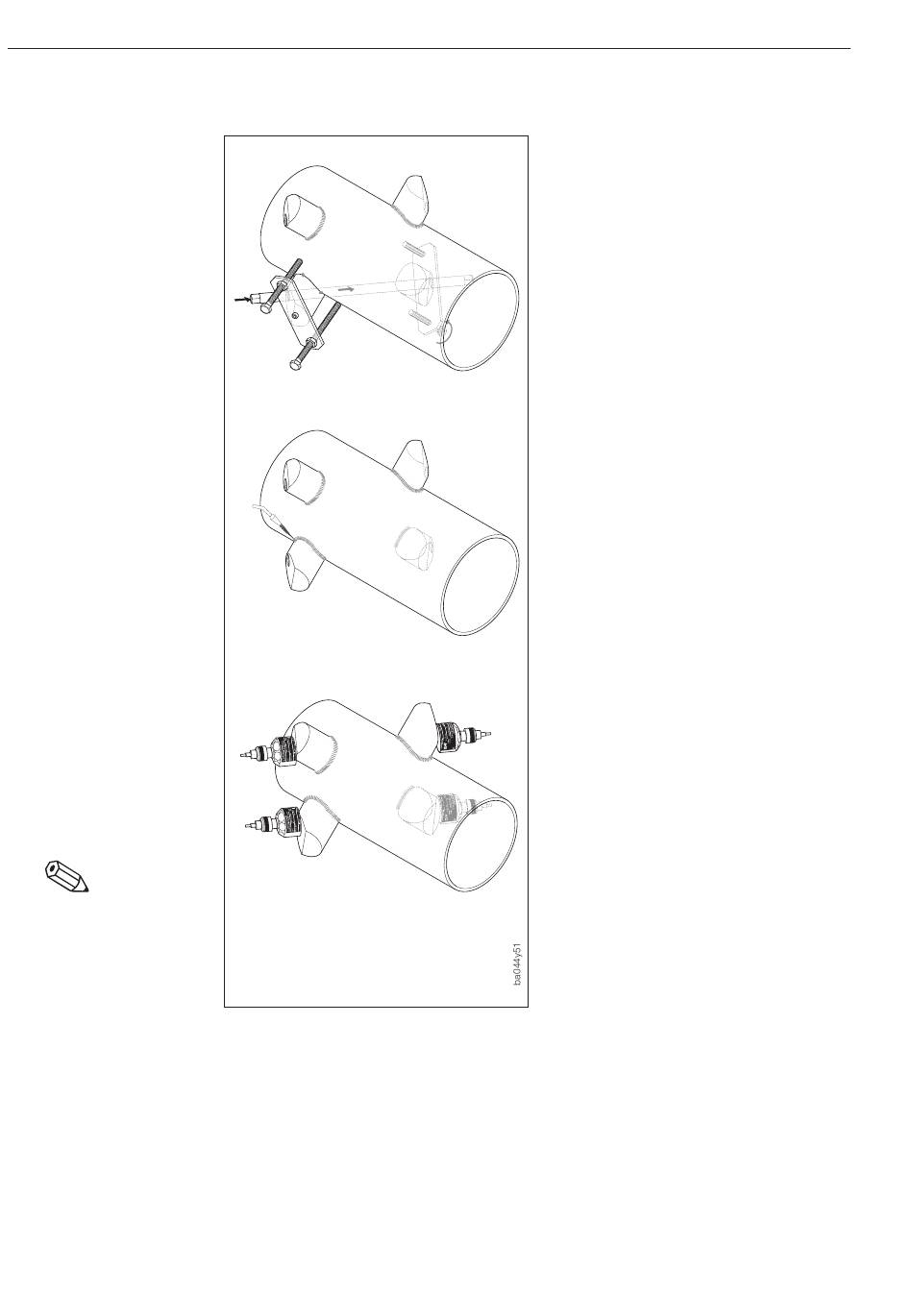

Abb. 13
Montageablauf der Sensoren
für die Zweispur-Ausführung
(Fortsetzung)
20
Fortsetzung Montage der Sensoren (Zweispur-Ausführung)
Prosonic Flow DMU 93 / DDU 15
Fortsetzung Schritt 12
Zur Einstellung der Einschweißtiefe kön-
nen beide Sensorhalterungen mit dem
speziellen Werkzeug zur Regulierung
der Einstecktiefe (optional) fixiert und
dann mit Hilfe der Spurstange
ausgerichtet werden.
Die Sensorhalterung muss bündig mit
der Rohrinnenseite sein.
Beide Sensorhalterungen jetzt
anpunkten.
Schritt 13
Beide Sensorhalterungen einschweißen.
Schritt 14
Schrauben Sie nun die Ultraschallsenso-
ren von Hand in die Sensorhalterung ein.
Falls Sie ein Werkzeug benutzen, darf
das Anzugsmoment max. 30 Nm
betragen.
Kontrollieren Sie nach dem Schweißen
noch einmal die Spurlängen, die Sen-
sorabstände und die Bogenlängen.
Hinweis!
Diese Distanzen werden als Maß beim
Quick-Setup angegeben. Sollten Sie
Abweichungen feststellen, notieren Sie
diese und geben Sie sie später bei der
Inbetriebnahme der Messstelle als
Korrekturfaktoren ein.
