Prosonic Flow DMU 93 / DDU 15

3.4 Isolierungen

Grundsätzlich ist es erlaubt, bei beheizten Rohrleitungen oder bei Rohrleitungen mit
kalten Messstoffen die Rohrleitungen mit den darauf montierten Ultraschallsensoren
vollständig zu isolieren.
Achtung!
Der angegebene Temperaturbereich der Sensoren und der Sensorkabel, welcher
auf dem Typenschild ersichtlich ist, darf im isolierten Zustand weder unter- noch
überschritten werden.

3.5 Montageort

Luftansammlungen oder Gasblasen-
bildung im Rohr können zu erhöhten
Messfehlern führen. Deshalb sind folgende
Aufbauorte zu vermeiden:
• Kein Aufbau am höchsten Punkt einer
Rohrleitung.
• Kein Aufbau unmittelbar vor einem
freien Rohrauslauf in einer Falleitung.
Der nebenstehende Installationsvorschlag
ermöglicht dennoch den Aufbau in eine
offene Falleitung. Rohrverengungen oder
die Verwendung einer Blende mit kleinerem
Querschnitt als die Nennweite verhindern
das Leerlaufen des Rohrstücks im Bereich
der Messung.

3.6 Ein- und Auslaufstrecken

Um ein ungestörtes Strömungsprofil zu
gewährleisten, ist das Ultraschall-
Messsystem möglichst vor Strömungs-
hindernissen wie Rohrkrümmern,
Reduktionen oder Stellgeräten einzubauen.
Andernfalls ist sicherzustellen, dass ein
möglichst langes Stück geraden Rohres
zwischen Hindernis und Messgerät liegt.
Nebenstehende Abbildung zeigt die
jeweils mindestens benötigten geraden
Rohrstrecken nach Strömungshindernissen
als Vielfaches der Rohrnennweite DN.
Werden diese Richtwerte unterschritten,
kann es zu einer Beeinträchtigung der
Messgenauigkeit führen.
Sind mehrere Strömungshindernisse einge-
baut, muss immer die längste Ein- bzw.
Auslaufstrecke berücksichtigt werden.
Endress+Hauser
Sensoren
Blende
Rohrverengung
Ventil
Einspur:
15 x DN
5 x DN
Zweispur: 10 x DN
5 x DN
Einspur:
40 x DN
20 x DN
18 x DN
3 Montage und Installation
Achtung!

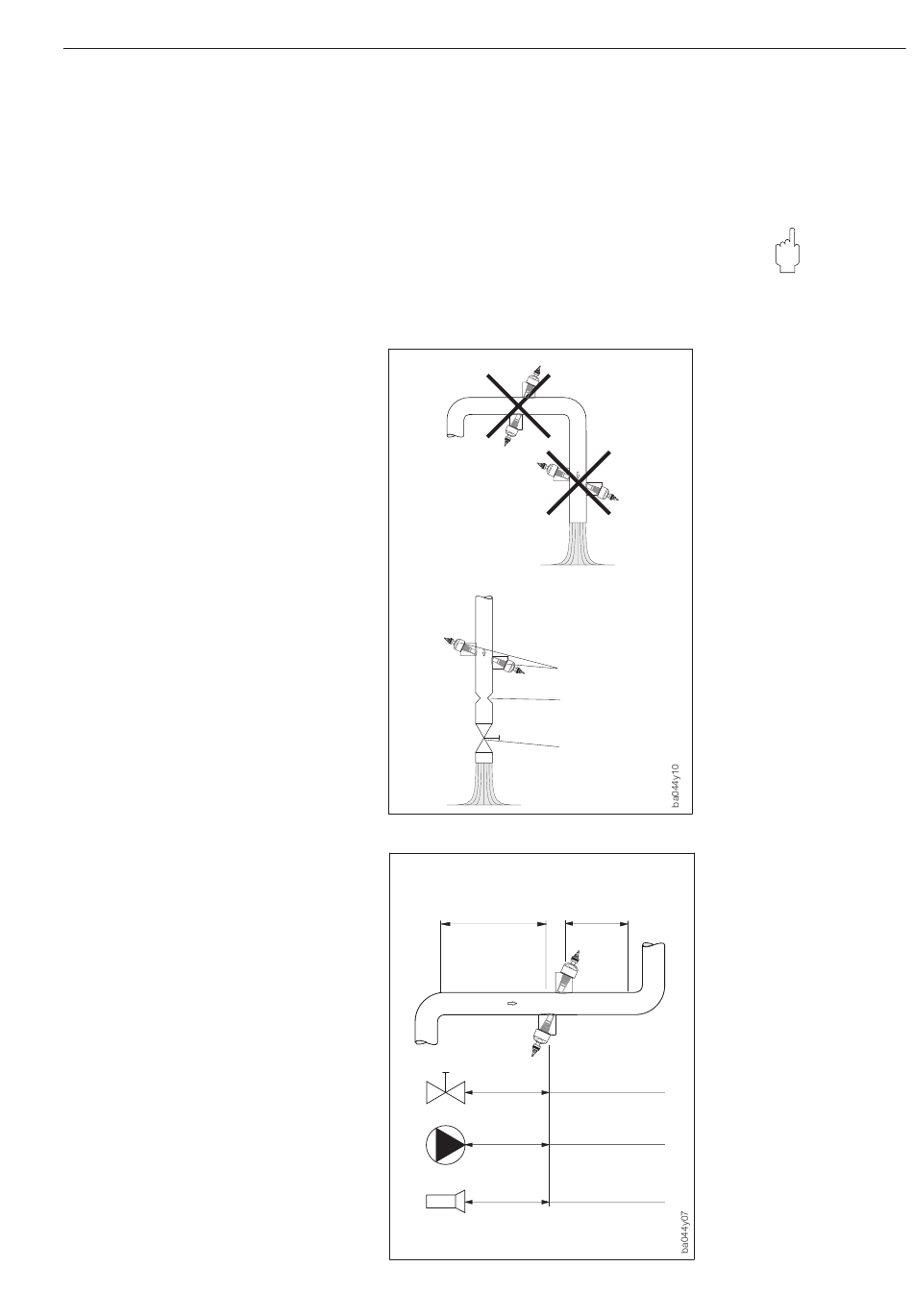

Abb. 5
Einbauort (Falleitungen)
Zweispur:
40 x DN
15 x DN
15 x DN
Abb. 6
Beispiele der Ein- und
Auslaufstrecken
13
