Prosonic Flow DMU 93 / DDU 15

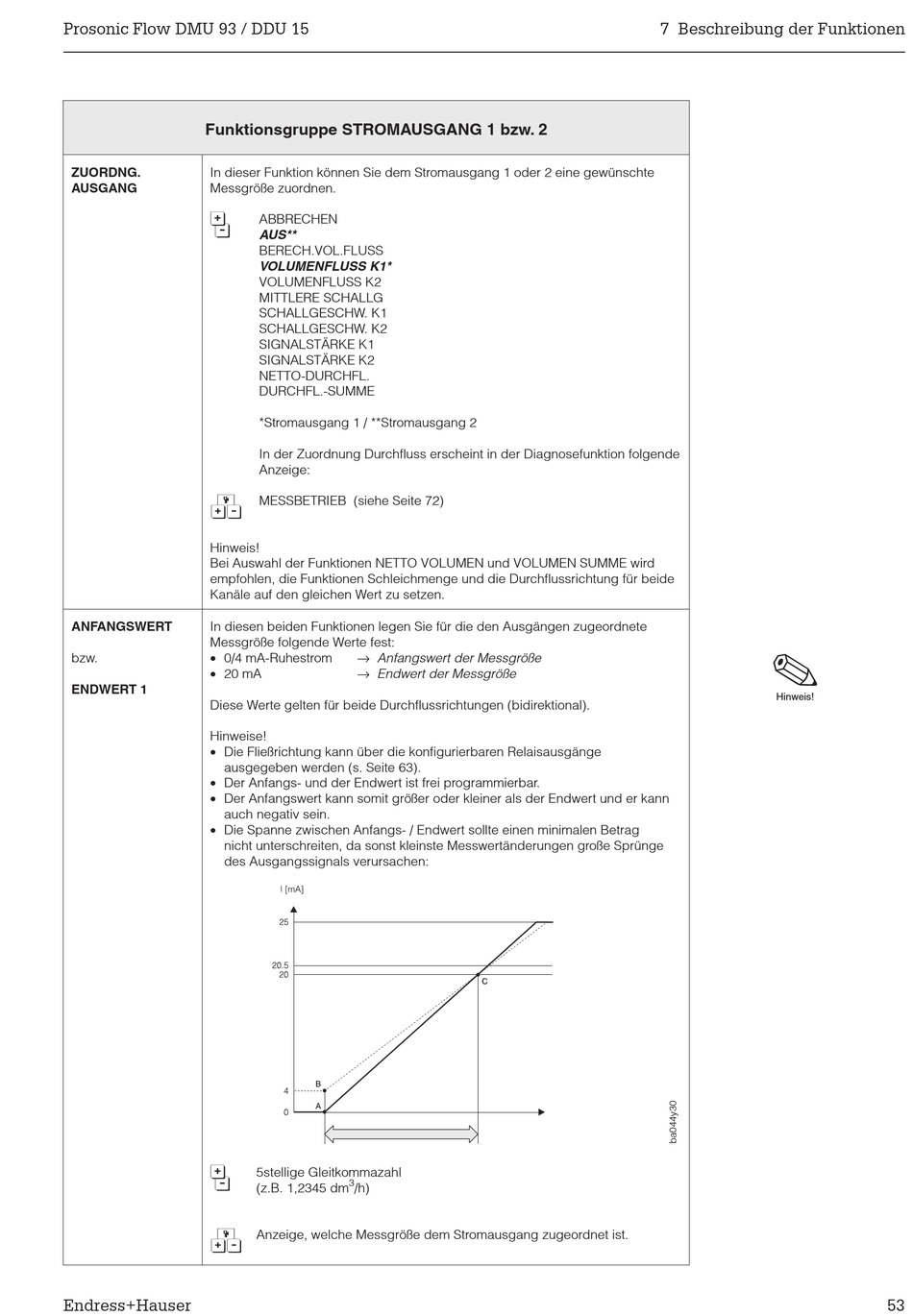

Funktionsgruppe STROMAUSGANG 1 bzw. 2
ZUORDNG. In dieser Funktion können Sie dem Stromausgang 1 oder 2 eine gewünschte
AUSGANG Messgröße zuordnen.
6
7
Hinweis!
Bei Auswahl der Funktionen NETTO VOLUMEN und VOLUMEN SUMME wird
empfohlen, die Funktionen Schleichmenge und die Durchflussrichtung für beide
Kanäle auf den gleichen Wert zu setzen.
ANFANGSWERT In diesen beiden Funktionen legen Sie für die den Ausgängen zugeordnete
Messgröße folgende Werte fest:
• 0/4 mA-Ruhestrom
bzw.
• 20 mA
ENDWERT 1
Diese Werte gelten für beide Durchflussrichtungen (bidirektional).
Hinweise!
• Die Fließrichtung kann über die konfigurierbaren Relaisausgänge
ausgegeben werden (s. Seite 63).
• Der Anfangs- und der Endwert ist frei programmierbar.
• Der Anfangswert kann somit größer oder kleiner als der Endwert und er kann
auch negativ sein.
• Die Spanne zwischen Anfangs- / Endwert sollte einen minimalen Betrag
nicht unterschreiten, da sonst kleinste Messwertänderungen große Sprünge
des Ausgangssignals verursachen:
6
7
Endress+Hauser
ABBRECHEN
AUS**
BERECH.VOL.FLUSS
VOLUMENFLUSS K1*
VOLUMENFLUSS K2
MITTLERE SCHALLG
SCHALLGESCHW. K1
SCHALLGESCHW. K2
SIGNALSTÄRKE K1
SIGNALSTÄRKE K2
NETTO-DURCHFL.
DURCHFL.-SUMME
*Stromausgang 1 / **Stromausgang 2
In der Zuordnung Durchfluss erscheint in der Diagnosefunktion folgende
Anzeige:
MESSBETRIEB (siehe Seite 72)
→ Anfangswert der Messgröße
→ Endwert der Messgröße
5stellige Gleitkommazahl
3
(z.B. 1,2345 dm /h)
Anzeige, welche Messgröße dem Stromausgang zugeordnet ist.
7 Beschreibung der Funktionen
Hinweis!
53
