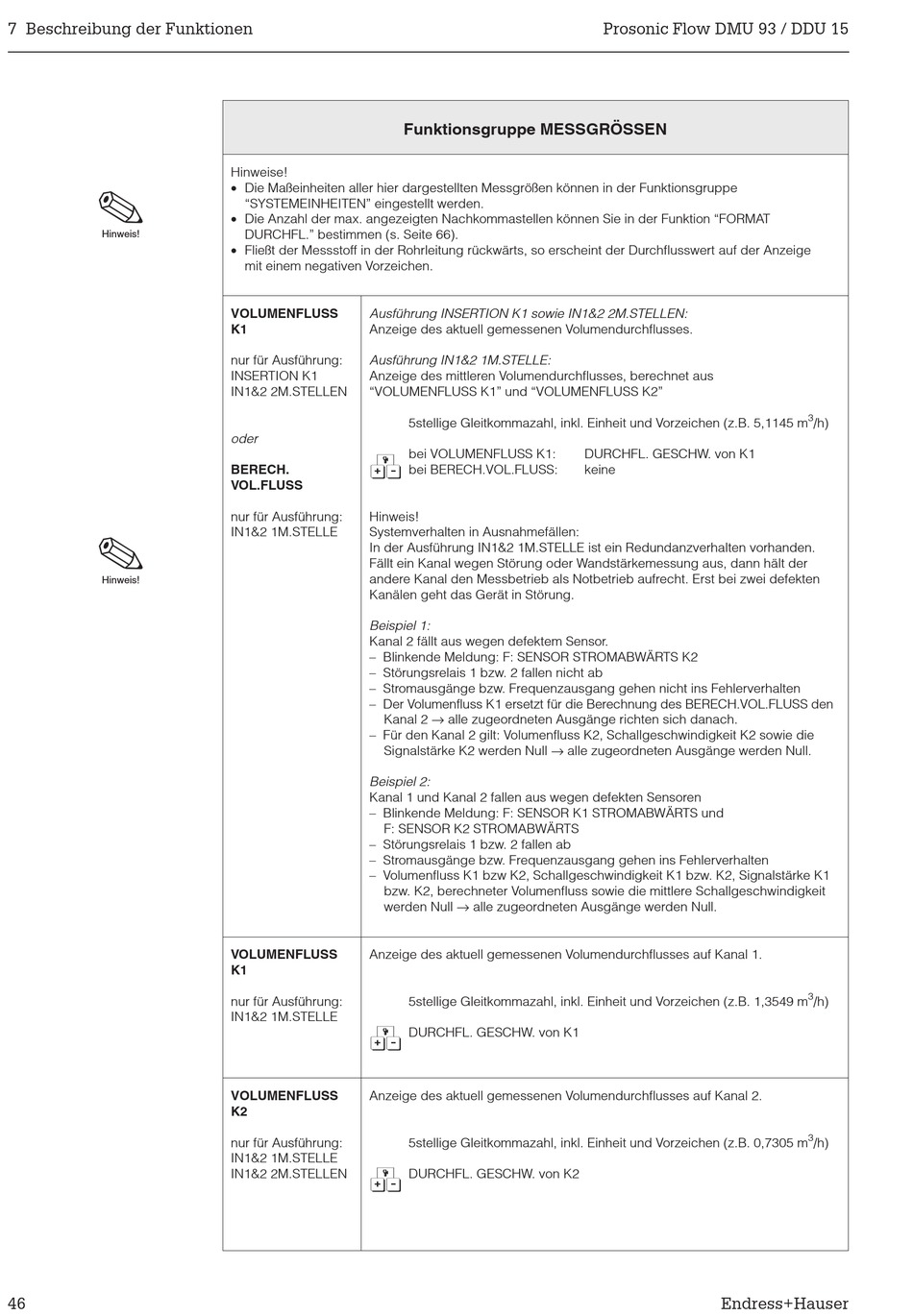

Endress+Hauser prosonic flow DMU 93 Betriebsanleitung Seite 46

7 Beschreibung der Funktionen
Hinweis!
Hinweis!
46
Hinweise!
• Die Maßeinheiten aller hier dargestellten Messgrößen können in der Funktionsgruppe
"SYSTEMEINHEITEN" eingestellt werden.
• Die Anzahl der max. angezeigten Nachkommastellen können Sie in der Funktion "FORMAT
DURCHFL." bestimmen (s. Seite 66).
• Fließt der Messstoff in der Rohrleitung rückwärts, so erscheint der Durchflusswert auf der Anzeige
mit einem negativen Vorzeichen.
Ausführung INSERTION K1 sowie IN1&2 2M.STELLEN:
VOLUMENFLUSS
K1 Anzeige des aktuell gemessenen Volumendurchflusses.
nur für Ausführung: Ausführung IN1&2 1M.STELLE:
INSERTION K1 Anzeige des mittleren Volumendurchflusses, berechnet aus
IN1&2 2M.STELLEN "VOLUMENFLUSS K1" und "VOLUMENFLUSS K2"
oder
7
BERECH.
VOL.FLUSS
nur für Ausführung: Hinweis!
IN1&2 1M.STELLE Systemverhalten in Ausnahmefällen:
In der Ausführung IN1&2 1M.STELLE ist ein Redundanzverhalten vorhanden.
Fällt ein Kanal wegen Störung oder Wandstärkemessung aus, dann hält der
andere Kanal den Messbetrieb als Notbetrieb aufrecht. Erst bei zwei defekten
Kanälen geht das Gerät in Störung.
Beispiel 1:
Kanal 2 fällt aus wegen defektem Sensor.
– Blinkende Meldung: F: SENSOR STROMABWÄRTS K2
– Störungsrelais 1 bzw. 2 fallen nicht ab
– Stromausgänge bzw. Frequenzausgang gehen nicht ins Fehlerverhalten
– Der Volumenfluss K1 ersetzt für die Berechnung des BERECH.VOL.FLUSS den
Kanal 2 → alle zugeordneten Ausgänge richten sich danach.
– Für den Kanal 2 gilt: Volumenfluss K2, Schallgeschwindigkeit K2 sowie die
Signalstärke K2 werden Null → alle zugeordneten Ausgänge werden Null.
Beispiel 2:
Kanal 1 und Kanal 2 fallen aus wegen defekten Sensoren
– Blinkende Meldung: F: SENSOR K1 STROMABWÄRTS und
F: SENSOR K2 STROMABWÄRTS
– Störungsrelais 1 bzw. 2 fallen ab
– Stromausgänge bzw. Frequenzausgang gehen ins Fehlerverhalten
– Volumenfluss K1 bzw K2, Schallgeschwindigkeit K1 bzw. K2, Signalstärke K1
bzw. K2, berechneter Volumenfluss sowie die mittlere Schallgeschwindigkeit
werden Null → alle zugeordneten Ausgänge werden Null.
VOLUMENFLUSS Anzeige des aktuell gemessenen Volumendurchflusses auf Kanal 1.
K1
nur für Ausführung:
IN1&2 1M.STELLE
7
VOLUMENFLUSS Anzeige des aktuell gemessenen Volumendurchflusses auf Kanal 2.
K2
nur für Ausführung:
IN1&2 1M.STELLE
7
IN1&2 2M.STELLEN
Funktionsgruppe MESSGRÖSSEN
5stellige Gleitkommazahl, inkl. Einheit und Vorzeichen (z.B. 5,1145 m
bei VOLUMENFLUSS K1:
bei BERECH.VOL.FLUSS:
5stellige Gleitkommazahl, inkl. Einheit und Vorzeichen (z.B. 1,3549 m
DURCHFL. GESCHW. von K1
5stellige Gleitkommazahl, inkl. Einheit und Vorzeichen (z.B. 0,7305 m
DURCHFL. GESCHW. von K2
Prosonic Flow DMU 93 / DDU 15
DURCHFL. GESCHW. von K1
keine
Endress+Hauser
3
/h)
3
/h)
3
/h)
