Beschreibung

Anwendungsbereich
Options-
baugruppen
C / L+
D / L -
Zwischenkreis-
sicherung
PE3
Siemens AG 6SE7087-6KP50
SIMOVERT MASTERDRIVES
Der Wechselrichter ist ein Gerät der Leistungselektronik für die
Speisung hochdynamischer Drehstromantriebe im Leistungsbereich
von 0,75 kW bis 37 kW.
Das Gerät kann an einem Gleichstromnetz mit einer Spannung von
510 V bis 650 V betrieben werden.
Mit dem Wechselrichter wird aus der Zwischenkreis-Gleichspannung
mit dem Verfahren der Pulsbreitenmodulation (PWM) ein
Drehstromsystem mit variabler Ausgangsfrequenz zwischen 0 Hz und
400 Hz erzeugt.
Die Steuerung des Gerätes wird von der internen Regelelektronik
übernommen. Sie besteht aus einem Mikroprozessor und einem
digitalen Signalprozessor (DSP), die Funktionen werden von der
Gerätesoftware bereitgestellt.
Die Bedienung kann über das Gerätebedienfeld PMU, das
Komfortbedienfeld OP1S, die Klemmenleiste oder über das Bussystem
erfolgen. Zu diesem Zweck besitzt das Gerät eine Reihe von
Schnittstellen und drei Steckplätze für den Einsatz von
Optionsbaugruppen.
Als motornahe Geber können Resolver, Encoder, Impulsgeber sowie
Multiturngeber eingesetzt werden.
Klemmenleiste
Regelelektronik
Zwischen-
kreis

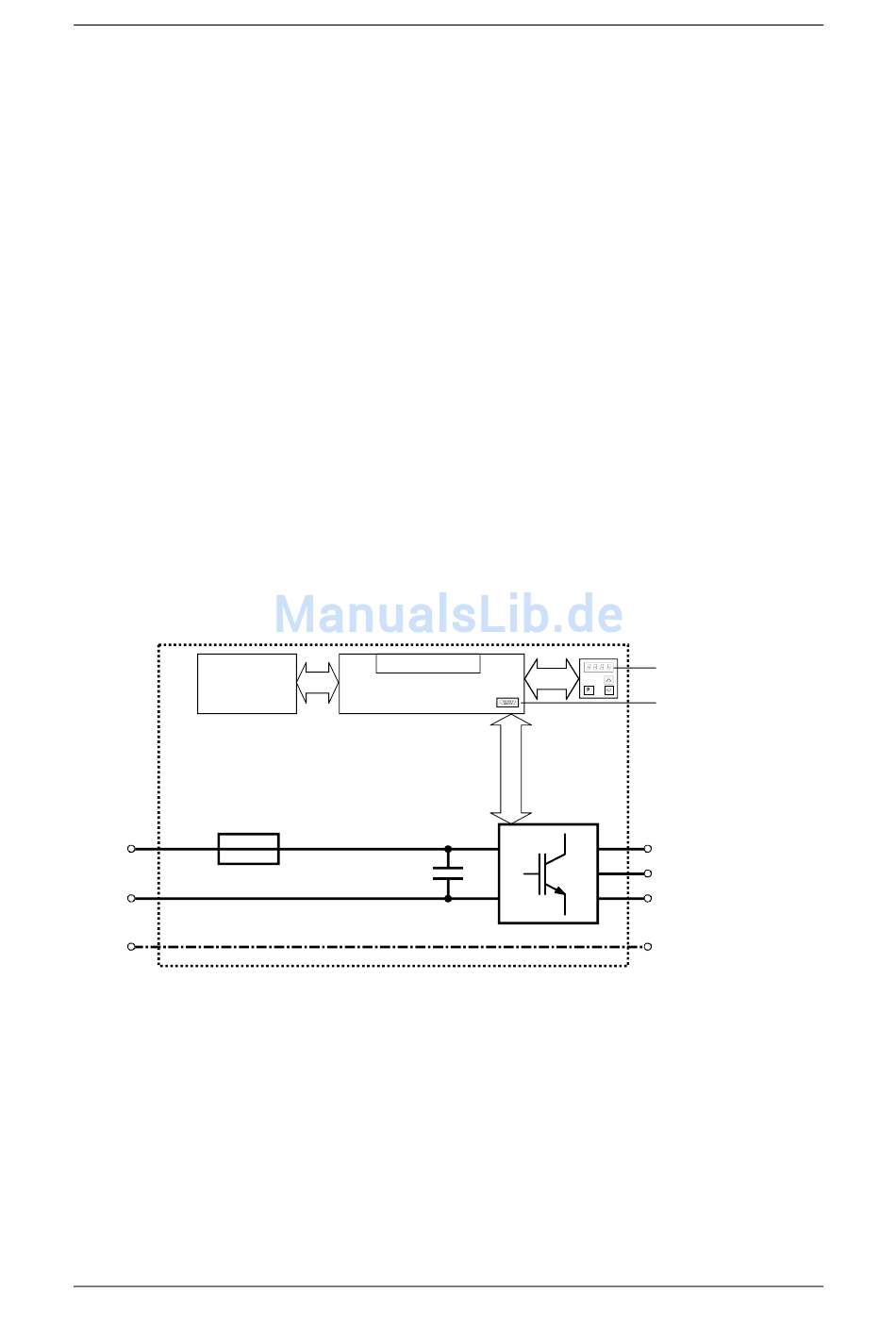

Bild 2-1 Schaltungsprinzip des Wechselrichters
