Anschließen
7.1.1 Leistungsanschlüsse bis Gerätebreite 90 mm
Schutzleiter
X3 - Zwischenkreis-
verschienung
X2 - Motoranschluss
VORSICHT
7-6
Auf der Oberseite des Gerätes hinter dem Zwischenkreisanschluss X3
befindet sich ein zusätzlicher Schutzleiteranschluss in Form eines
Gewindebolzens M4.
Er dient zum Anschluss eines Schutzleiters bei isolierte Montage.
Die Zwischenkreisverschienung dient der Speisung des Gerätes mit
elektrischer Energie.
Leiter Bezeichnung
3 PE3
2 D / L-
1 C / L+
anschließbarer Querschnitt: Schiene "Elektrokupfer verzinnt" 3x10 mm,
abgerundet nach DIN46433
Leiter 1 befindet sich im eingebauten Zustand vorne.
Tabelle 7-1 Zwischenkreisverschienung

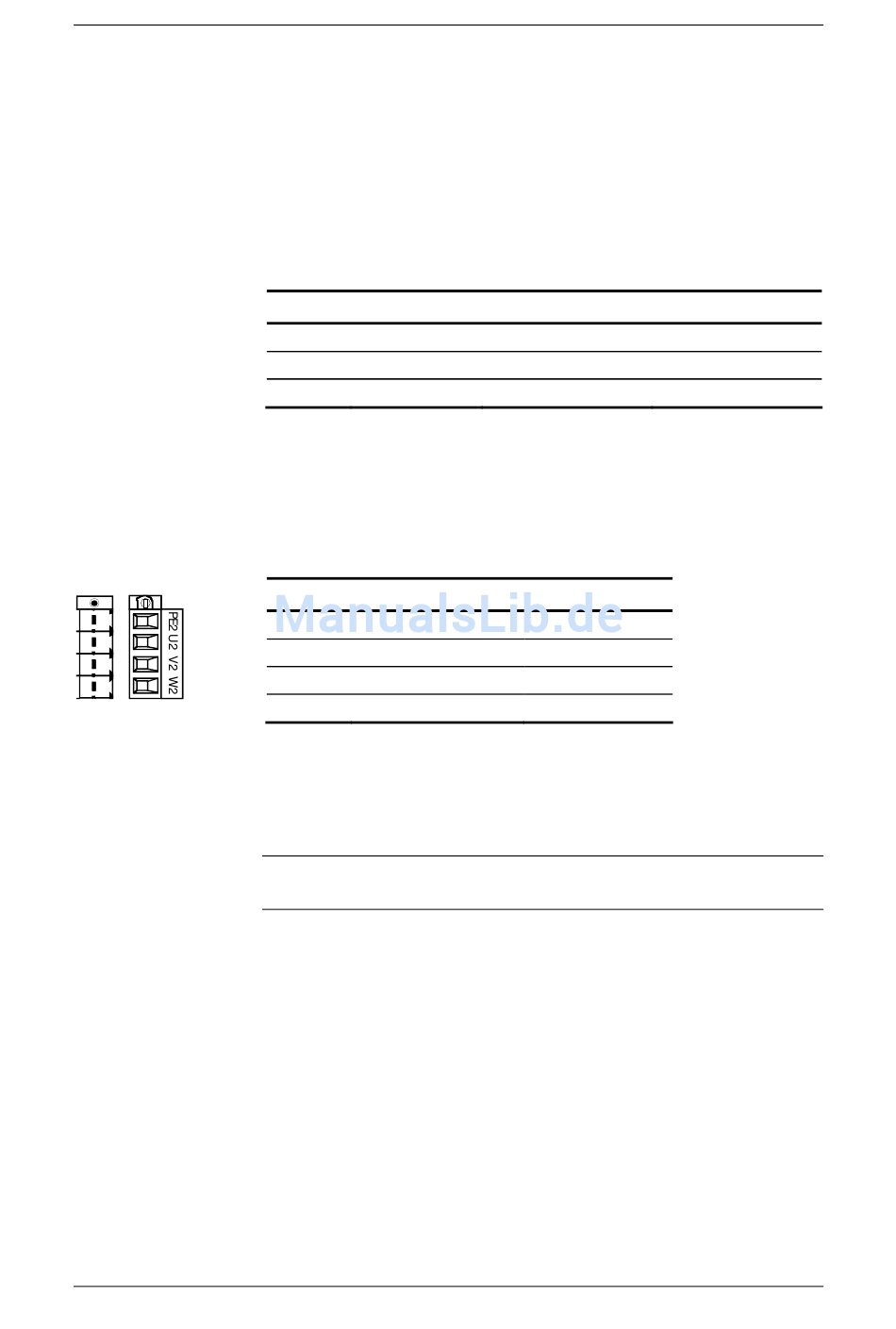

Der Motoranschluss befindet sich auf der Unterseite des Gerätes.
Klemme Bedeutung
PE2 Schutzleiteranschluss
U2 Phase U2 / T1
V2 Phase V2 / T2
W2 Phase W2 / T3
anschließbarer Querschnitt: 4 mm
Die Klemme PE2 befindet sich im eingebauten Zustand vorne.
Tabelle 7-2 Motoranschluss
Der Stecker ist am Gehäuse festzuschrauben (Rüttelfestigkeit und
Schutz gegen unbeabsichtigtes Abziehen).
Die Motorleitungen müssen Sie nach VDE 298 Teil 2 dimensionieren.
Nach der Montage des Steckers muss der Schirm des Motorkabels
großflächig am Schirmblech befestigt werden.
Bedeutung
Schutzleiteranschluss
ZK-Spannung -
ZK-Spannung +
Bereich
3 AC 0 V - 480 V
3 AC 0 V - 480 V
3 AC 0 V - 480 V
²
(AWG 10), mehrdrähtig
6SE7087-6KP50
Betriebsanleitung SIMOVERT MASTERDRIVES
06.2006
Bereich
DC 510 - 650 V
DC 510 - 650 V
