8.4.3.2 Übersichtsdiagnose
Siemens AG 6SE7087-6KP50
SIMOVERT MASTERDRIVES
Über das Menü Diagnose
abgebildete Übersichtsdiagnose. Hier erhält man einen Überblick der
aktiven Warnungen und Störungen und deren Historie. Es wird sowohl
die Warnungs-/Störungsnummer als auch der Klartext angezeigt.

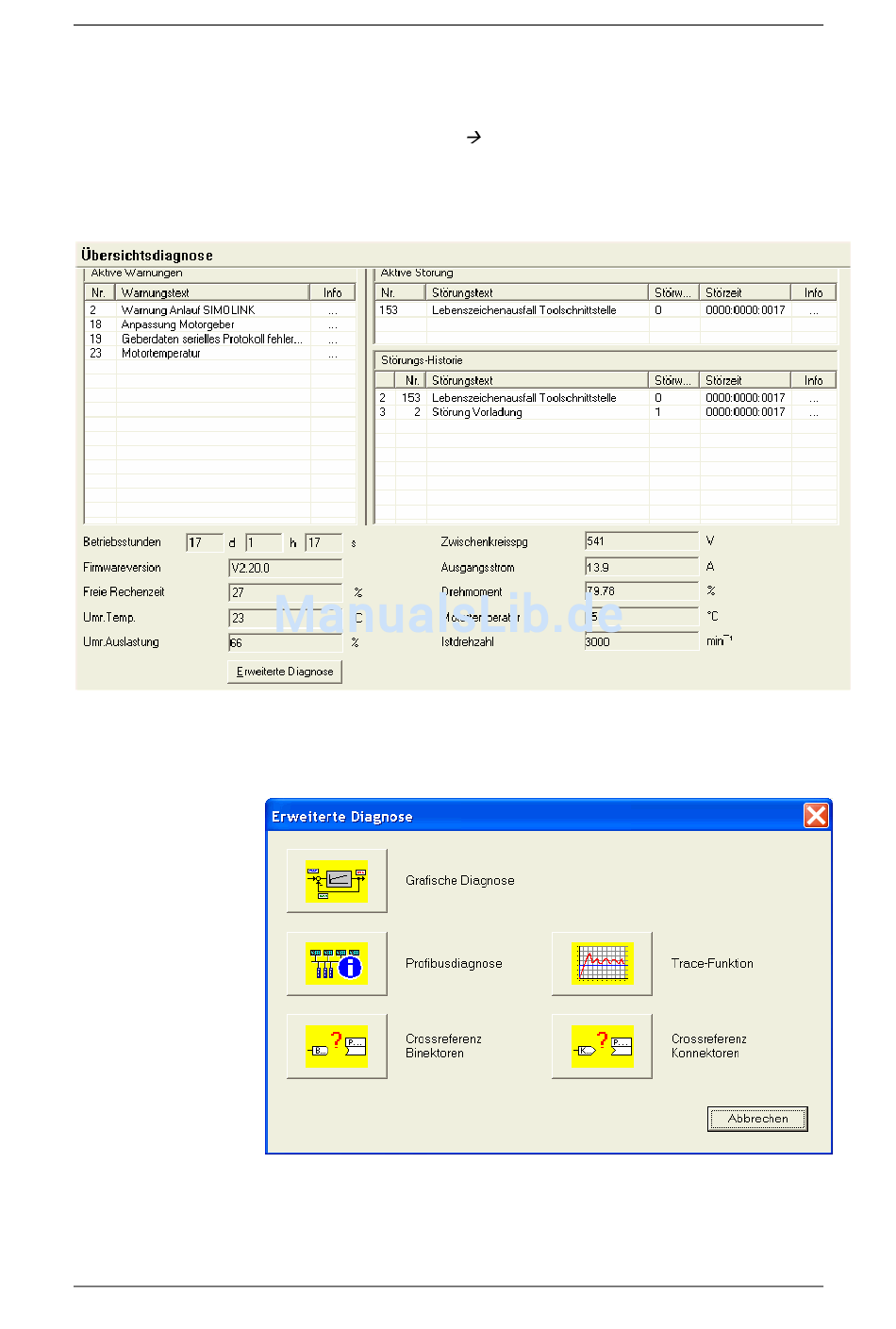

Bild 8-15 Übersichtsdiagnose
Über den Button Erweiterte Diagnose gelangt man zu weiteren
Diagnosefenstern.
Bild 8-16 Erweiterte Diagnose
Betriebsanleitung
Übersichtsdiagnose öffnet sich die unten
Parametrierung
8-23
