Anschließen
X2 –
Motoranschluss
≥ 22 kW
U2 V2 W2
7-8
Der Motoranschluss befindet sich an der Unterseite des Gerätes auf
einem Klemmenblock.
Klemme
Schutzleiteranschluss
U2 / T1
V2 / T2
W2 / T3
anschließbarer Querschnitt:
maximaler Querschnitt:
minimaler Querschnitt:
Klemmen PE befindet sich auf dem Schirmblech rechts unten.

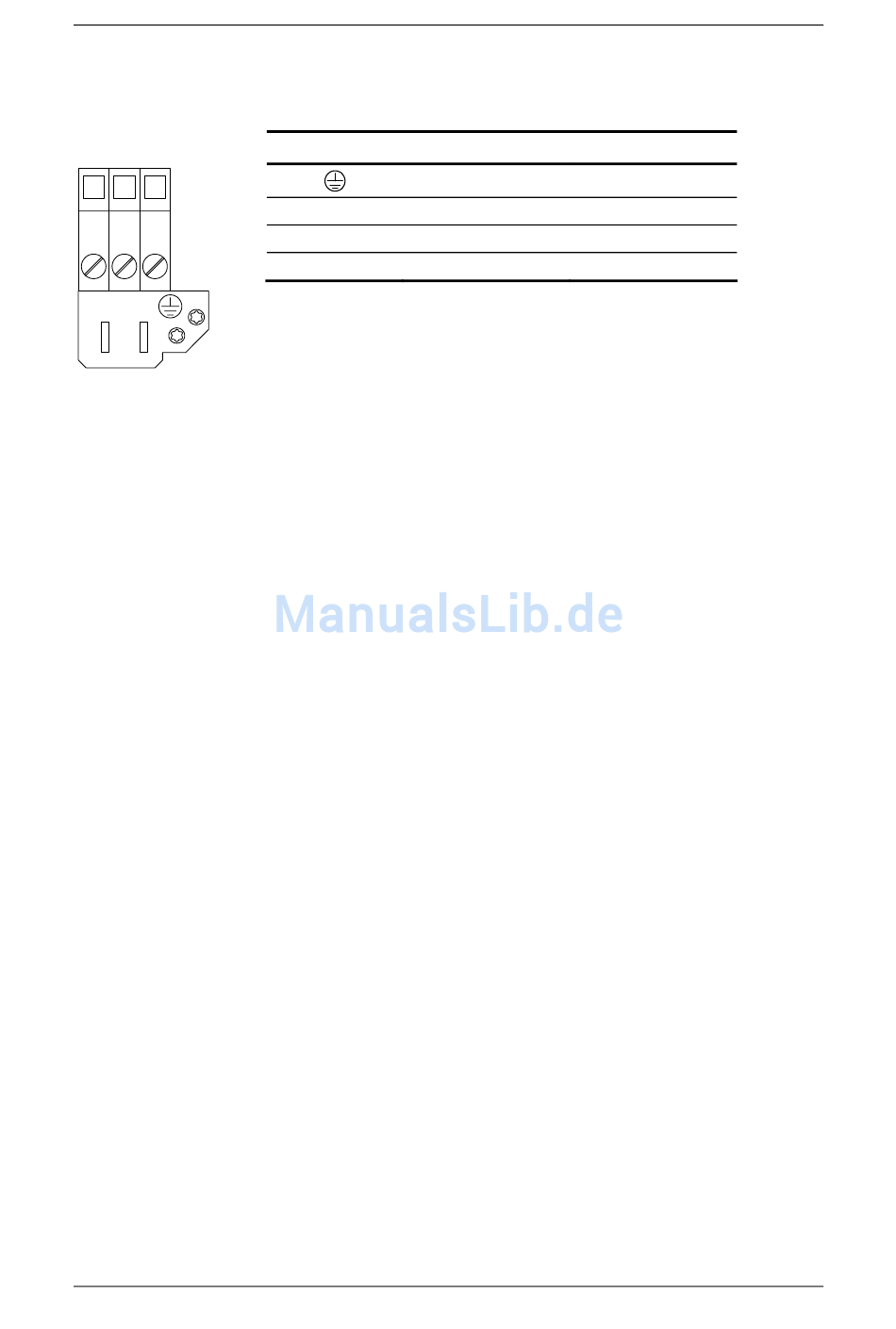

Tabelle 7-5 Motoranschluss
Die Motorleitungen müssen Sie nach VDE 298 Teil 2 dimensionieren.
Nach der Montage des Steckers muss der Schirm des Motorkabels
großflächig am Schirmblech befestigt werden.
Bedeutung
Phase U2 / T1 3AC 0 V - 480 V
Phase V2 / T2 3AC 0 V - 480 V
Phase W2 / T3 3AC 0 V - 480 V
50 mm² (AWG 1/0),
10 mm² (AWG 6)
