3.2.

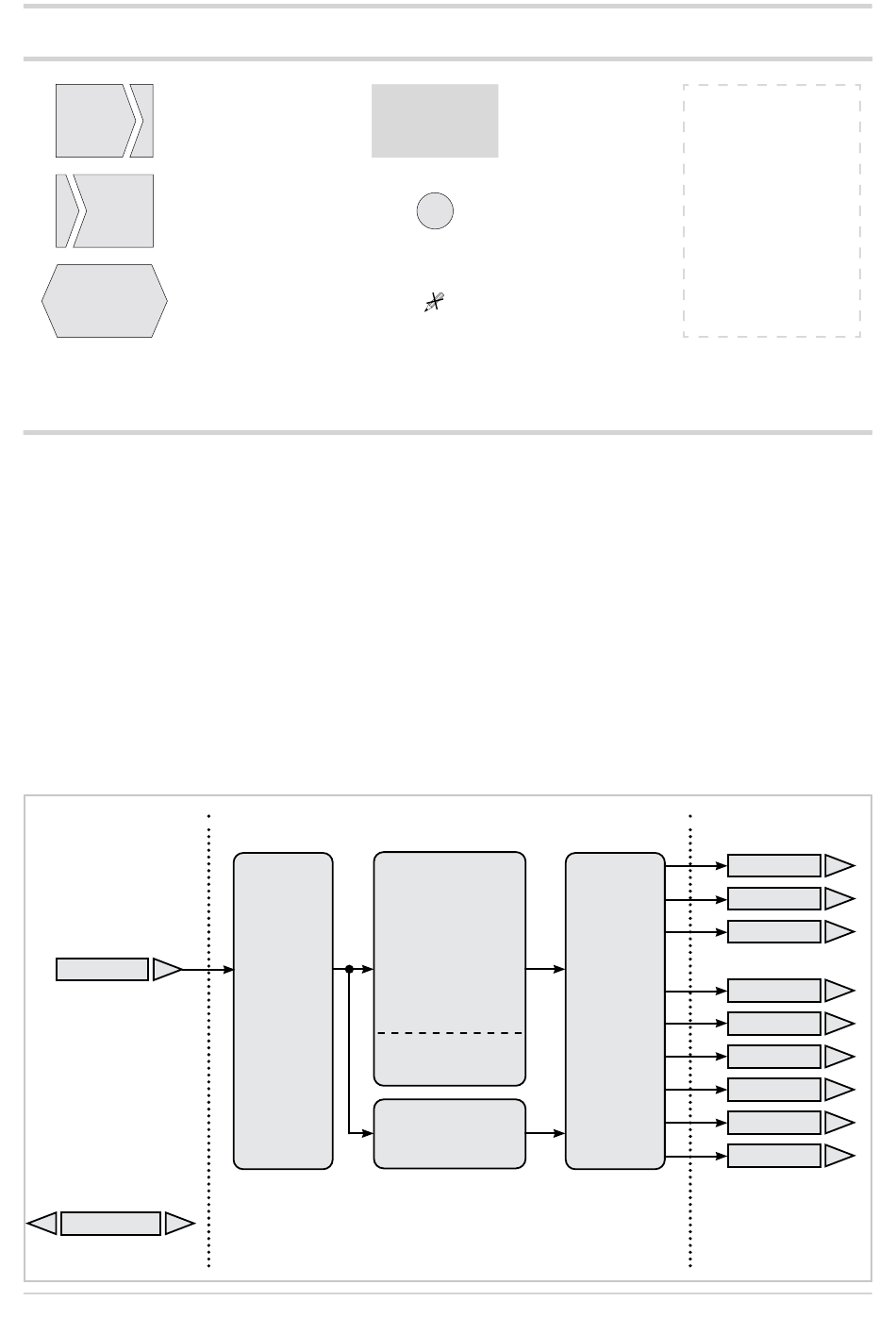

Parameter der Funktionsdiagramm-Legende
Physikalischer Eingang
Physikalische Ausgang
Verarbeitung mit
Parametern
3.3.
Betriebsarten
Der GPC-Leistungsregler kann auf zwei verschiedene Arten
verwendet und angesprochen werden:
Einzelner Knoten, bei dem sich der GPC wie ein
•
einzelner Regler verhält, einphasig, zweiphasig oder
dreiphasig.
•
Mehrfachknoten, bei dem sich der GPC wie mehrere
separate einphasige Regler verhält (max. 3).
Der Unterschied liegt darin, wie er in der Anwendung ver-
wendet und wie die Parameter ansprochen werden.
Neue gemeinsame Parameter sind in beiden Modi verfüg-
bar und ermöglichen erweiterte Funktionen.
3.3.1.
Funktionsschema Single Node-Modus
EINGÄNGE
Eingänge
SERIELLE LEITUNG
SOFTWARE
ID01
Eingangsbele-
Benutzerdefinierte
gung
Gemeinsame Para-
81901A „MSW_GPC-40/600A"_03-2021_DE_pag. 14
Interne Variable
Parameter-
Verarbeitung
Parameter
oder Nur-Lese-
Variable
Der Modus „Single Node" (Einzelknoten) verfügt nicht nur
über eine Reihe von benutzerdefinierten, anpassbaren
Parametern für die dynamische Adressierung, sondern
ermöglicht auch die Verwendung von nur einem Knoten des
Kommunikationsnetzwerks anstelle der 3 Knoten, die für
den Modus „Multi Node" erforderlich sind.
ID01
Parameter
Ausgangsbele-
Parameter
meter
Regler
AUSGÄNGE
OUT1
OUT2
OUT3
ID01
OUT5
OUT6
gung
OUT7
OUT8
OUT9
OUT10
