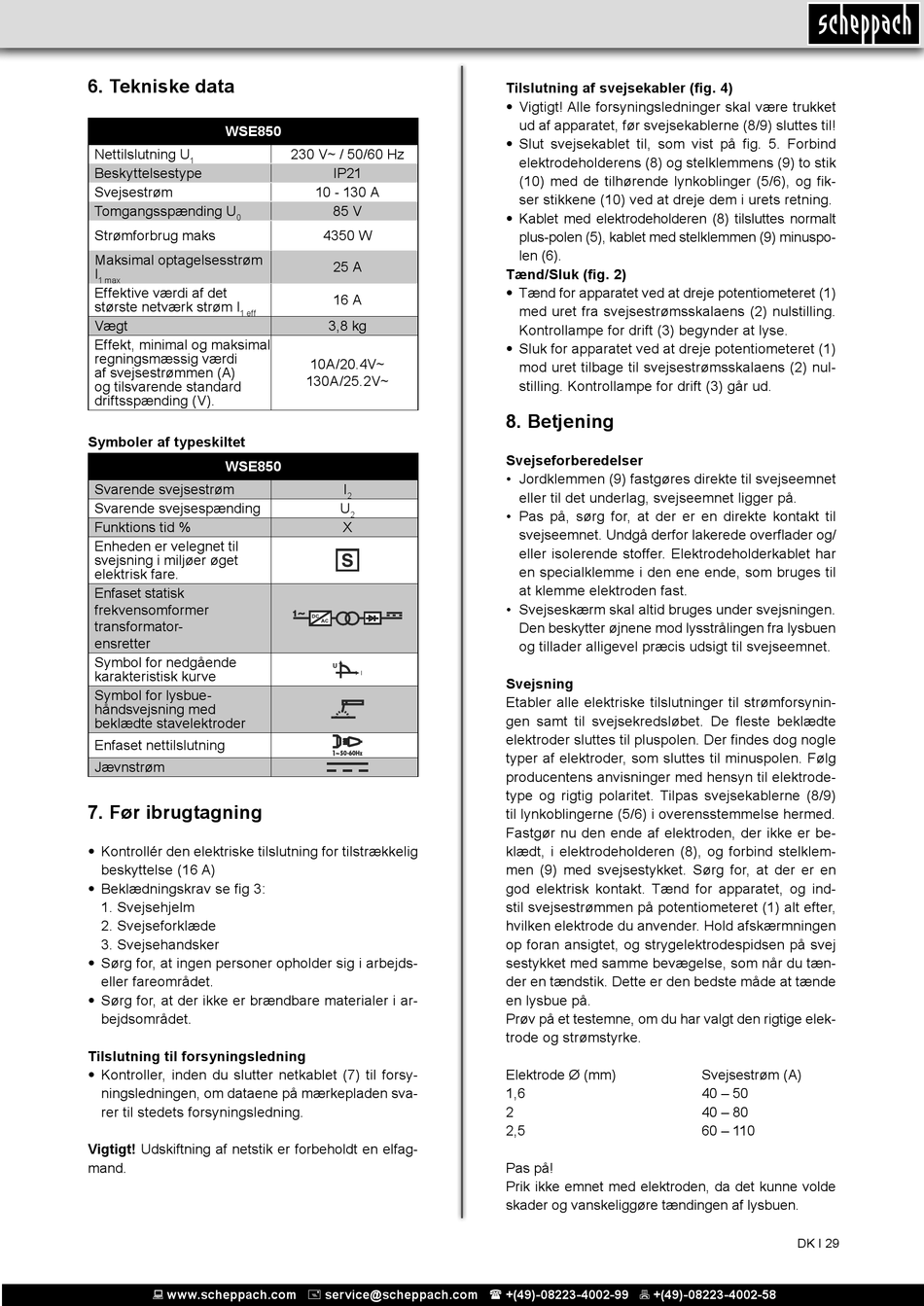

6. Tekniske data

WSE850
Nettilslutning U
1
Beskyttelsestype
Svejsestrøm
Tomgangsspænding U
0
Strømforbrug maks
Maksimal optagelsesstrøm
I
1 max
Effektive værdi af det
største netværk strøm I
1 eff
Vægt
Effekt, minimal og maksimal
regningsmæssig værdi
af svejsestrømmen (A)
og tilsvarende standard
driftsspænding (V).
Symboler af typeskiltet
WSE850
Svarende svejsestrøm
Svarende svejsespænding
Funktions tid %
Enheden er velegnet til
svejsning i miljøer øget
elektrisk fare.
Enfaset statisk
frekvensomformer
transformator-
ensretter
Symbol for nedgående
karakteristisk kurve
Symbol for lysbue-
håndsvejsning med
beklædte stavelektroder
Enfaset nettilslutning
Jævnstrøm
7. Før ibrugtagning
• Kontrollér den elektriske tilslutning for tilstrækkelig
beskyttelse (16 A)
• Beklædningskrav se fig 3:
1. Svejsehjelm
2. Svejseforklæde
3. Svejsehandsker
• Sørg for, at ingen personer opholder sig i arbejds-
eller fareområdet.
• Sørg for, at der ikke er brændbare materialer i ar-
bejdsområdet.
Tilslutning til forsyningsledning
• Kontroller, inden du slutter netkablet (7) til forsy-
ningsledningen, om dataene på mærkepladen sva-
rer til stedets forsyningsledning.
Vigtigt! Udskiftning af netstik er forbeholdt en elfag-
mand.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~ / 50/60 Hz
IP21
10 - 130 A
85 V
4350 W
25 A
16 A
3,8 kg
10A/20.4V~
130A/25.2V~
I
2
U
2
X
Tilslutning af svejsekabler (fig. 4)
• Vigtigt! Alle forsyningsledninger skal være trukket
ud af apparatet, før svejsekablerne (8/9) sluttes til!
• Slut svejsekablet til, som vist på fig. 5. Forbind
elektrodeholderens (8) og stelklemmens (9) to stik
(10) med de tilhørende lynkoblinger (5/6), og fik-
ser stikkene (10) ved at dreje dem i urets retning.
• Kablet med elektrodeholderen (8) tilsluttes normalt
plus-polen (5), kablet med stelklemmen (9) minuspo-
len (6).
Tænd/Sluk (fig. 2)
• Tænd for apparatet ved at dreje potentiometeret (1)
med uret fra svejsestrømsskalaens (2) nulstilling.
Kontrollampe for drift (3) begynder at lyse.
• Sluk for apparatet ved at dreje potentiometeret (1)
mod uret tilbage til svejsestrømsskalaens (2) nul-
stilling. Kontrollampe for drift (3) går ud.

8. Betjening

Svejseforberedelser
• Jordklemmen (9) fastgøres direkte til svejseemnet
eller til det underlag, svejseemnet ligger på.
• Pas på, sørg for, at der er en direkte kontakt til
svejseemnet. Undgå derfor lakerede overflader og/
eller isolerende stoffer. Elektrodeholderkablet har
en specialklemme i den ene ende, som bruges til
at klemme elektroden fast.
• Svejseskærm skal altid bruges under svejsningen.
Den beskytter øjnene mod lysstrålingen fra lysbuen
og tillader alligevel præcis udsigt til svejseemnet.
Svejsning
Etabler alle elektriske tilslutninger til strømforsynin-
gen samt til svejsekredsløbet. De fleste beklædte
elektroder sluttes til pluspolen. Der findes dog nogle
typer af elektroder, som sluttes til minuspolen. Følg
producentens anvisninger med hensyn til elektrode-
type og rigtig polaritet. Tilpas svejsekablerne (8/9)
til lynkoblingerne (5/6) i overensstemmelse hermed.
Fastgør nu den ende af elektroden, der ikke er be-
klædt, i elektrodeholderen (8), og forbind stelklem-
men (9) med svejsestykket. Sørg for, at der er en
god elektrisk kontakt. Tænd for apparatet, og ind-
stil svejsestrømmen på potentiometeret (1) alt efter,
hvilken elektrode du anvender. Hold afskærmningen
op foran ansigtet, og strygelektrodespidsen på svej
sestykket med samme bevægelse, som når du tæn-
der en tændstik. Dette er den bedste måde at tænde
en lysbue på.
Prøv på et testemne, om du har valgt den rigtige elek-
trode og strømstyrke.
Elektrode Ø (mm)
1,6
2
2,5
Pas på!
Prik ikke emnet med elektroden, da det kunne volde
skader og vanskeliggøre tændingen af lysbuen.
Svejsestrøm (A)
40 – 50
40 – 80
60 – 110
DK І 29
