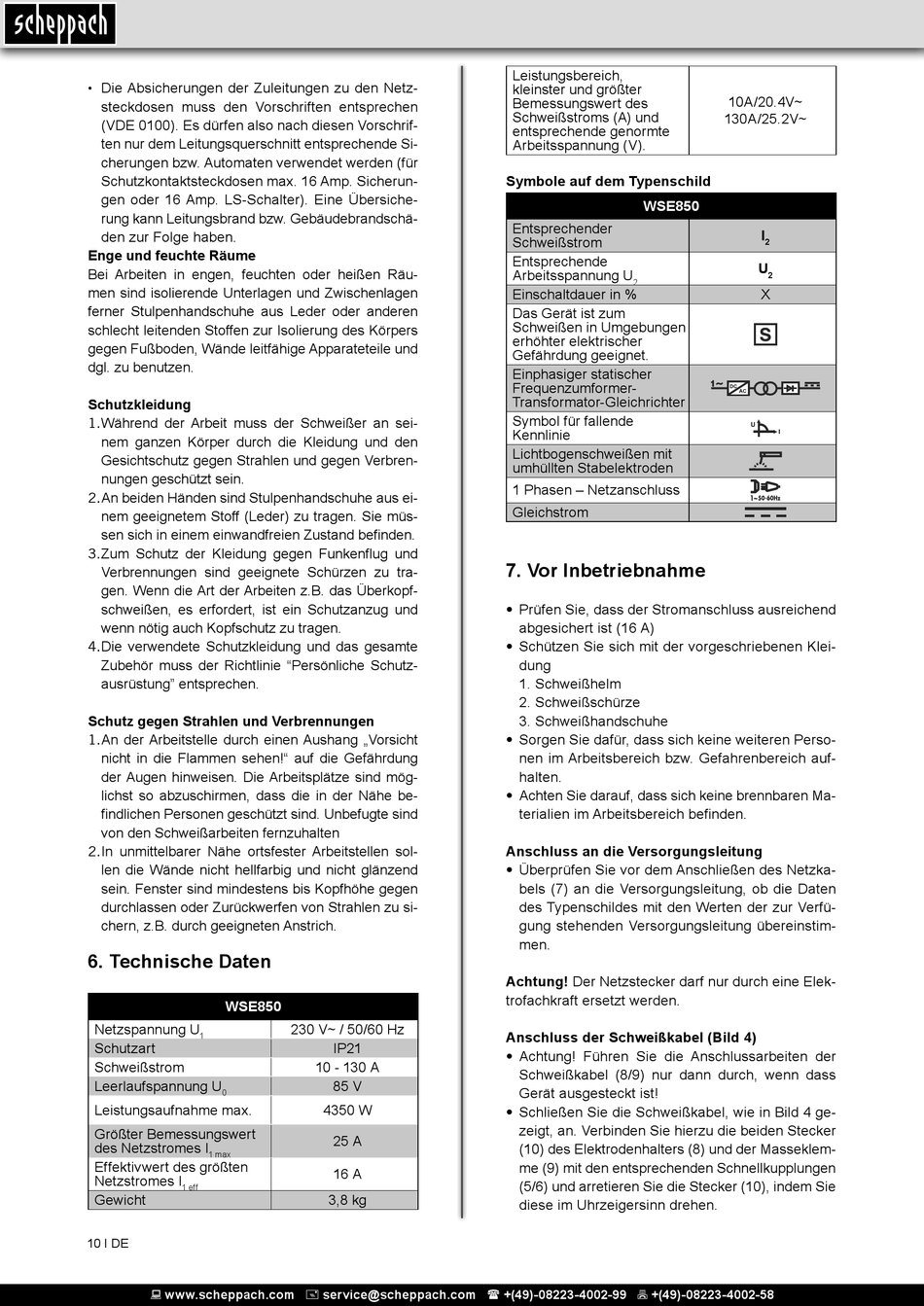

Technische Daten; Vor Inbetriebnahme - Scheppach WSE850 Originalbetriebsanleitung

Die Absicherungen der Zuleitungen zu den Netz-
•
steckdosen muss den Vorschriften entsprechen
(VDE 0100). Es dürfen also nach diesen Vorschrif-
ten nur dem Leitungsquerschnitt entsprechende Si-
cherungen bzw. Automaten verwendet werden (für
Schutzkontaktsteckdosen max. 16 Amp. Sicherun-
gen oder 16 Amp. LS-Schalter). Eine Übersiche-
rung kann Leitungsbrand bzw. Gebäudebrandschä-
den zur Folge haben.
Enge und feuchte Räume
Bei Arbeiten in engen, feuchten oder heißen Räu-
men sind isolierende Unterlagen und Zwischenlagen
ferner Stulpenhandschuhe aus Leder oder anderen
schlecht leitenden Stoffen zur Isolierung des Körpers
gegen Fußboden, Wände leitfähige Apparateteile und
dgl. zu benutzen.
Schutzkleidung
1. Während der Arbeit muss der Schweißer an sei-
nem ganzen Körper durch die Kleidung und den
Gesichtschutz gegen Strahlen und gegen Verbren-
nungen geschützt sein.
2. An beiden Händen sind Stulpenhandschuhe aus ei-
nem geeignetem Stoff (Leder) zu tragen. Sie müs-
sen sich in einem einwandfreien Zustand befinden.
3. Zum Schutz der Kleidung gegen Funkenflug und
Verbrennungen sind geeignete Schürzen zu tra-
gen. Wenn die Art der Arbeiten z.B. das Überkopf-
schweißen, es erfordert, ist ein Schutzanzug und
wenn nötig auch Kopfschutz zu tragen.
4. Die verwendete Schutzkleidung und das gesamte
Zubehör muss der Richtlinie "Persönliche Schutz-
ausrüstung" entsprechen.
Schutz gegen Strahlen und Verbrennungen
1. An der Arbeitstelle durch einen Aushang „Vorsicht
nicht in die Flammen sehen!" auf die Gefährdung
der Augen hinweisen. Die Arbeitsplätze sind mög-
lichst so abzuschirmen, dass die in der Nähe be-
findlichen Personen geschützt sind. Unbefugte sind
von den Schweißarbeiten fernzuhalten
2. In unmittelbarer Nähe ortsfester Arbeitstellen sol-
len die Wände nicht hellfarbig und nicht glänzend
sein. Fenster sind mindestens bis Kopfhöhe gegen
durchlassen oder Zurückwerfen von Strahlen zu si-
chern, z.B. durch geeigneten Anstrich.

6. Technische Daten

WSE850
Netzspannung U
1
Schutzart
Schweißstrom
Leerlaufspannung U
0
Leistungsaufnahme max.
Größter Bemessungswert
des Netzstromes I
1 max
Effektivwert des größten
Netzstromes I
1 eff
Gewicht
10 І DE
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~ / 50/60 Hz
IP21
10 - 130 A
85 V
4350 W
25 A
16 A
3,8 kg
Leistungsbereich,
kleinster und größter
Bemessungswert des
Schweißstroms (A) und
entsprechende genormte
Arbeitsspannung (V).
Symbole auf dem Typenschild
WSE850
Entsprechender
Schweißstrom
Entsprechende
Arbeitsspannung U
2
Einschaltdauer in %
Das Gerät ist zum
Schweißen in Umgebungen
erhöhter elektrischer
Gefährdung geeignet.
Einphasiger statischer
Frequenzumformer-
Transformator-Gleichrichter
Symbol für fallende
Kennlinie
Lichtbogenschweißen mit
umhüllten Stabelektroden
1 Phasen – Netzanschluss
Gleichstrom

7. Vor Inbetriebnahme

• Prüfen Sie, dass der Stromanschluss ausreichend
abgesichert ist (16 A)
• Schützen Sie sich mit der vorgeschriebenen Klei-
dung
1. Schweißhelm
2. Schweißschürze
3. Schweißhandschuhe
• Sorgen Sie dafür, dass sich keine weiteren Perso-
nen im Arbeitsbereich bzw. Gefahrenbereich auf-
halten.
• Achten Sie darauf, dass sich keine brennbaren Ma-
terialien im Arbeitsbereich befinden.
Anschluss an die Versorgungsleitung
• Überprüfen Sie vor dem Anschließen des Netzka-
bels (7) an die Versorgungsleitung, ob die Daten
des Typenschildes mit den Werten der zur Verfü-
gung stehenden Versorgungsleitung übereinstim-
men.
Achtung! Der Netzstecker darf nur durch eine Elek-
trofachkraft ersetzt werden.
Anschluss der Schweißkabel (Bild 4)
• Achtung! Führen Sie die Anschlussarbeiten der
Schweißkabel (8/9) nur dann durch, wenn dass
Gerät ausgesteckt ist!
• Schließen Sie die Schweißkabel, wie in Bild 4 ge-
zeigt, an. Verbinden Sie hierzu die beiden Stecker
(10) des Elektrodenhalters (8) und der Masseklem-
me (9) mit den entsprechenden Schnellkupplungen
(5/6) und arretieren Sie die Stecker (10), indem Sie
diese im Uhrzeigersinn drehen.
10A/20.4V~
130A/25.2V~
I
2
U
2
X
