mycom CUM 121 / 151
3.2.4 Mastmontage CUM 151
Die Montage des Feldgehäuses Mycom
CUM 151 an vertikalen oder horizontalen
Rohren mit max. Rohrdurchmesser 70 mm
erfolgt mittels der mitgelieferten Teile des
Gehäusebefestigungssatzes.
max.
∅ 70
max.
∅ 70
Die Teile des Gehäusebefestigungssatzes
sind gemäß Bilder 3.5 und 3.6 an der Geräte-
rückseite zu montieren.
Weiteres Zubehör für Mycom CUM 151
siehe Kapitel 10.3.
max.
∅ 70
3.
Montage

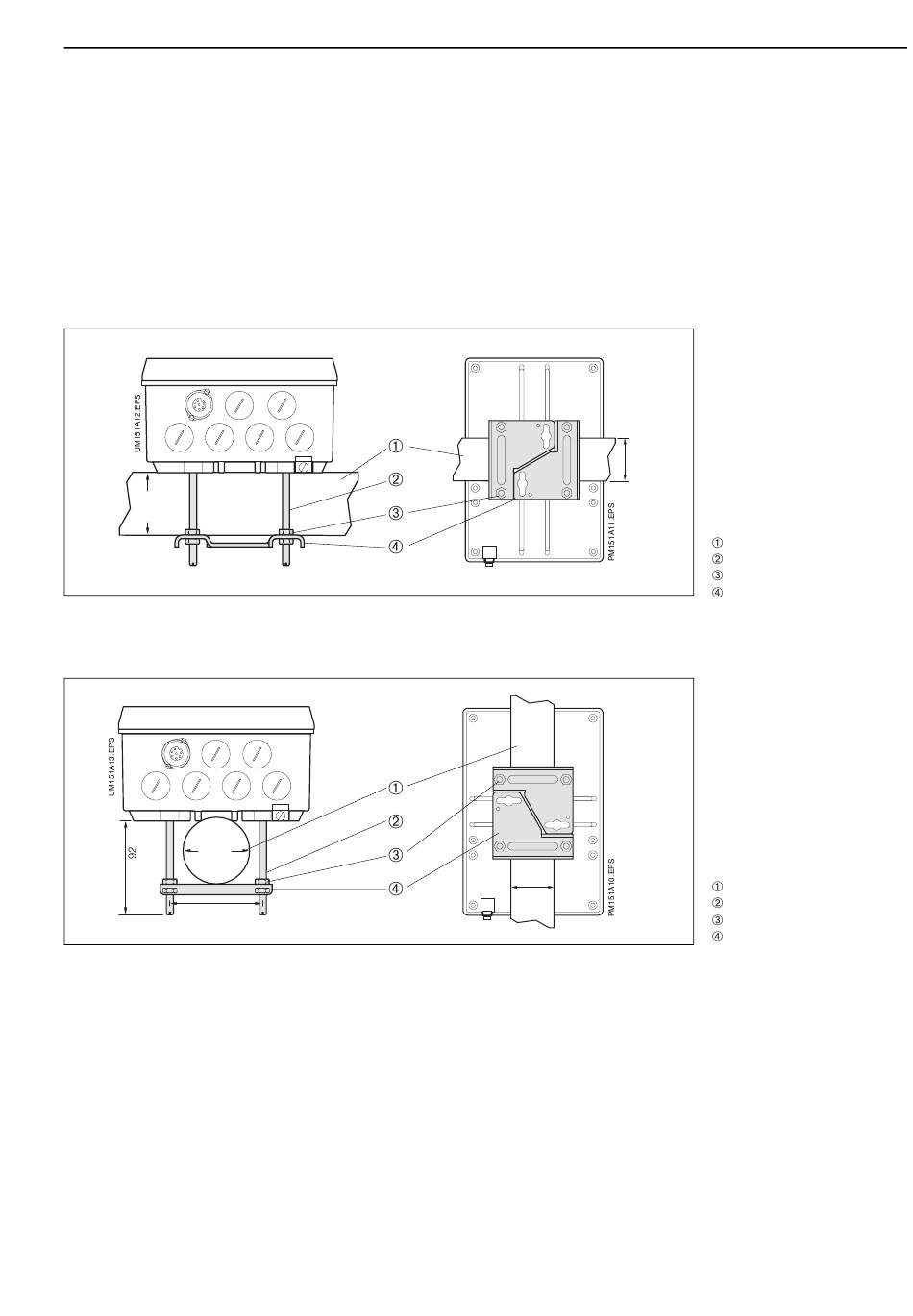

Bild 3.5:
Montage des Feldgehäuses
max.
am Horizontalrohr
∅ 70
links:
Unterseite
rechts:
Rückseite
Horizontalrohr
Gewindestangen M6 x 92
Befestigungsmutter M6
Befestigungsplatte
Bild 3.6:
Montage des Feldgehäuses
am Vertikalrohr
links:
Unterseite
rechts:
Rückseite
Vertikalrohr
Gewindestangen M6 x 92
Befestigungsmutter M6
Befestigungsplatte
BD1UM151.CHP
7
