6.
Betrieb mit Sensoren

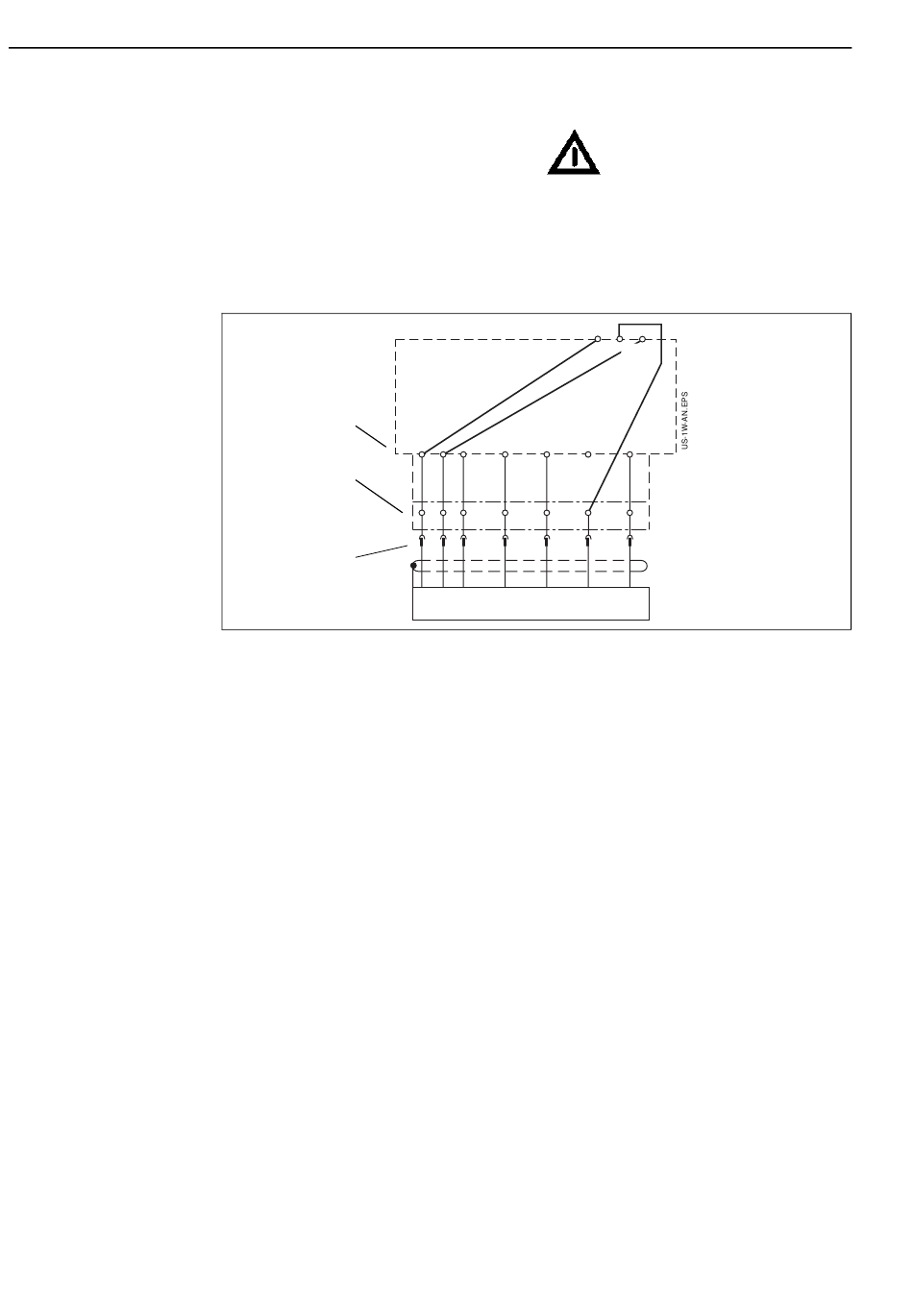

Bild 6.3:
Anschluß des Trübungs-
sensors CUS 1-W an
Mycom CUM 121-I / 151-I
20
Anschluß Trübungssensor CUS 1-W
Beim Anschluß des Trübungssensors CUS 1-W
(mit Wischer) an Mycom CUM 121 / 151
müssen zusätzlich zum Basisanschlußplan
zwei Verdrahtungsbrücken aufgelegt und
die gelbe Anschlußleitung an Klemme 58
angeschlossen werden.
Die Verdrahtungsbrücken liegen dem Sensor
bei.
Anschluß-
klemmenleiste
Steckbuchse
oder
Installationsdose VS
Anschlußstecker
Mycom
CUM 121-I / 151-I
83 84
0
13
11
bl
br rt
gn
gr
4
5
3
6
2
S
bl
br rs
gn
gr
Trübungssensor CUS 1-W
mycom CUM 121 / 151
Achtung:
Vertauschen der Verdrahtungs-
brücken bewirkt Gerätefunktions-
störung!
57
58
59
12
85
ge
ws
1
7
ge
ws
