mycom CUM 121 / 151
3.
Montage
3.1
Geräte - Abmessungen
Mycom CUM 121
Mycom CUM 151
188
167
96
Montageausschnitt für Schalttafeleinbau:
+0,5
+0,5
92
x 92
mm,
Tiefe des Einbaugehäuses: ca. 175 mm
80
80
3.
Montage
BD1UM151.CHP

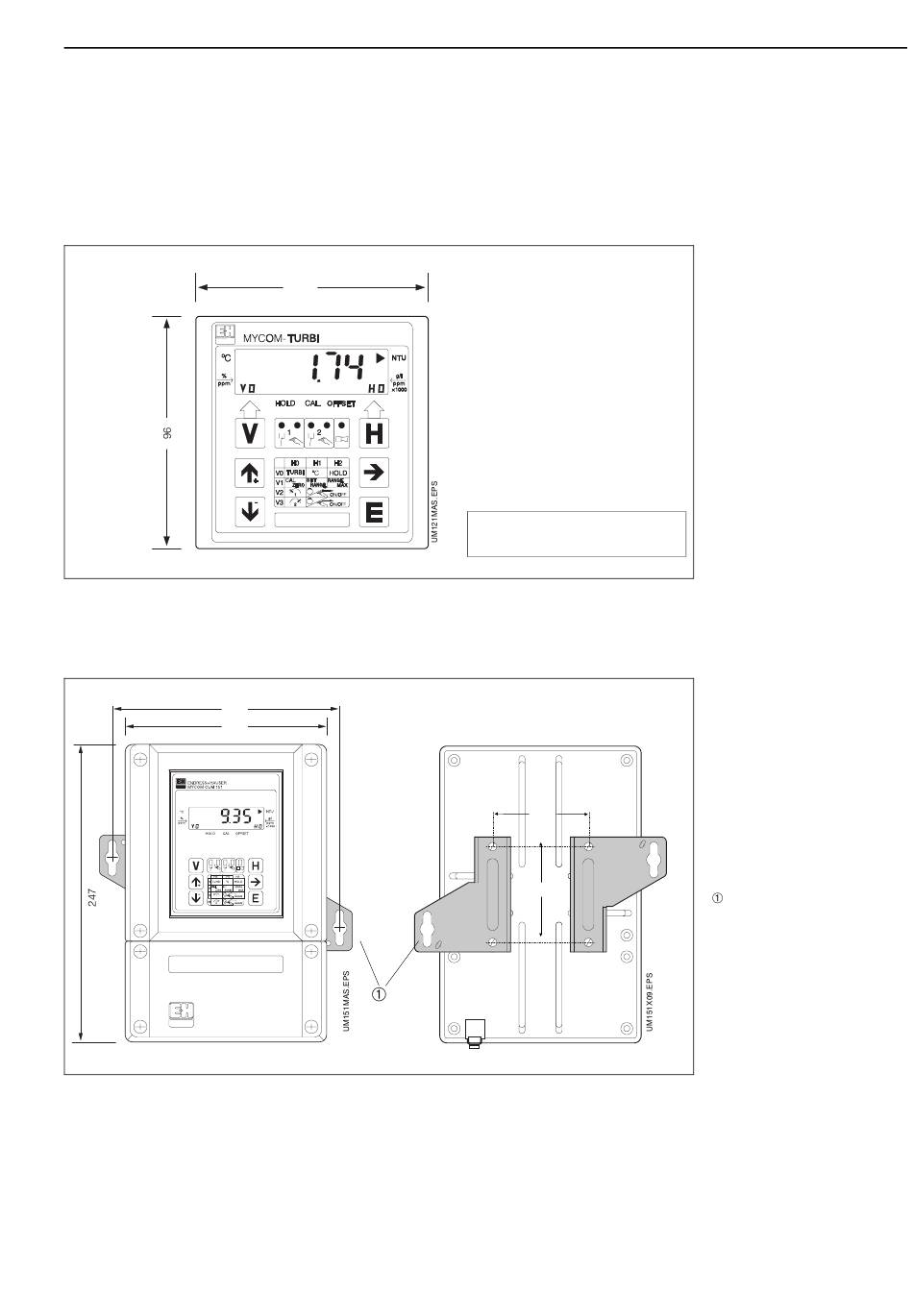

Bild 3.1:
Mycom CUM 121
Maße des Schalttafel-
einbaugehäuses
Bild 3.2:
Geräteabmessungen von
(links)
Mycom CUM 151
Befestigungslaschen für
Wandmontage
Schrauben Ø 6 mm
Bild 3.2:
Rückseite des Feld-
(rechts)
gehäuses mit montierten
Befestigungslaschen
Hinweis:
Befestigungslaschen und Spann-
schrauben sind als Gehäusebe-
festigungssatz im Lieferumfang
enthalten.
