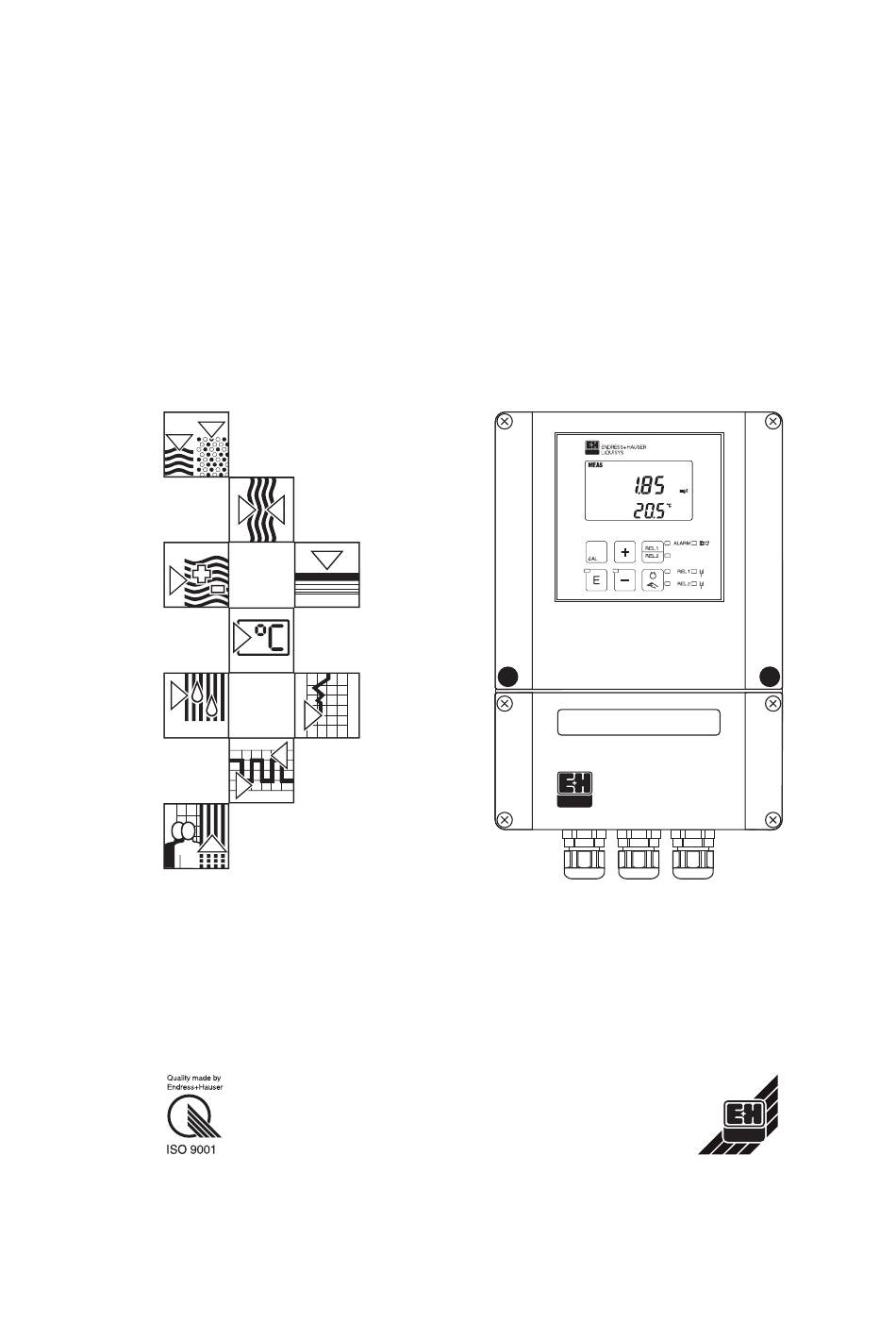

- Seite 1 BA 171C/07/de/02.98 liquisys Nr. 50087276 Software-Version ab 1.00 COM 252 Meßumformer für Gelöst-Sauerstoff mit Grenzwertgeber Betriebsanleitung Endress Hauser Unser Maßstab ist die Praxis...
- Seite 2 Bitte informieren Sie sich vor allen weiteren Schritten zuerst über dieses Gerät: Allgemeine Informationen Sicherheit Gerätebeschreibung Sie wollen das Gerät montieren und in Betrieb nehmen. Hier finden Sie der Reihe nach alle notwendigen Schritte: Installation Erste Inbetriebnahme Sie wollen das Gerät bedienen oder neu konfigurieren. Hier wird das Bedienkonzept erläutert: Bedienung Gerätekonfiguration...
-
Seite 3: Inhaltsverzeichnis
COM 252 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen ......2 Verwendete Symbole ........2 Konformitätserklärung . -
Seite 4: Allgemeine Informationen
Dieses Zeichen warnt vor möglichen Störungen durch Fehlbedienung. Hinweis! Dieses Zeichen macht auf wichtige Informationen aufmerksam. Konformitätserklärung Der Meßumformer Liquisys COM 252 ist unter Beachtung geltender Europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis: Eine entsprechende Konformitätserklärung kann bei Endress+Hauser angefordert werden. -
Seite 5: Sicherheit
Funktion der Meßanlage in Frage. Montage, Inbetriebnahme, Bedienung Das Gerät Liquisys COM 252 ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften und EG-Richtlinien, siehe “Technische Daten”. Wenn es jedoch unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird, können von ihm Gefahren ausgehen, z.B. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung liquisys COM 252 Gerätebeschreibung Einsatzbereiche Der Meßumformer Liquisys COM 252 ist für Meßaufgaben in folgenden Bereichen gut geeignet: Kläranlagen Abwasserbehandlung Wasseraufbereitung und Wasserüberwachung Trinkwasser Oberflächenwasser (Flüsse, Seen, Meer) Fischfarming Meßeinrichtung Universal-Hänge- armaturenhalterung Liquisys COM 252 CYH 101 2 Grenzkontakte... -
Seite 7: Wichtige Leistungsmerkmale
Eine typische Meßeinrichtung besteht aus: einem Sauerstoffsensor COS 4 mit integriertem NTC-Temperaturfühler einer Tauch-, Durchfluß- oder Wechselarmatur gegebenenfalls einem Verlängerungs-Meßkabel (Typ CMK) mit Verbindungsdose VBM dem Meßumformer Liquisys COM 252 Wichtige Leistungsmerkmale Feldgehäuse mit Schutzart IP 65 Meßbereich 0 ... 20,00 mg O /l bzw. -
Seite 8: Gerätevarianten
Meßausgang: Sauerstoff und Temperatur Sonderausführung nach Kundenwunsch Zusatzausstattung Grundausführung Feuchteschutzverlackung ⇐ vollständiger Bestell-Code COM 252- Anhand des Bestellcodes auf dem Typen- schild des Gerätes können Sie die Geräte- variante und die Art der vorgesehenen Stromversorgung identifizieren. Bild 3.2 Geräte-Typenschild Liquisys COM 252 Endress+Hauser... -
Seite 9: Zubehör
COM 252 Gerätebeschreibung Zubehör Sauerstoff-Sensor Eigenschaften Einsatzgebiete COS 4 Amperometrischer 2-Elektroden-Sensor Abwasserreinigung, in Vollkunststoff-Gehäuse mit Festkabel- Trinkwasser, Anschluß, Kabellänge wahlweise 7 oder 15 m, Oberflächenwasser, Schutzart IP 68, mit integriertem Thermofühler Fischfarming Armaturen Eigenschaften Einsatzgebiete CYH 101 Universal-Hängearmaturenhalterung Installation zum Eintauchbetrieb, z. -
Seite 10: Installation
Bewahren Sie die Originalverpackung für den Fall auf, daß das Gerät zu einem späteren Zeitpunkt eingelagert oder verschickt werden muß. Bei auftretenden Fragen wenden Sie sich bitte an Ihren Lieferanten bzw. das für Sie zuständige Endress+Hauser-Vertriebsbüro (siehe Rückseite dieser Betriebsanleitung). Endress+Hauser... -
Seite 11: Montieren
COM 252 Installation Montieren Wandmontage Liquisys COM 252 im Feldgehäuse ∅ 6 mm Befestigungsschraube: ∅ 8 mm Dübel: Bild 4.1 Wandmontage Liquisys COM 252 Mastmontage Liquisys COM 252 im Feldgehäuse Zusätzlich erforderlich: Mastbefestigungssatz (siehe Montage-Zubehör). Montieren Sie den Mast- befestigungssatz an der Geräterückseite. - Seite 12 Installation liquisys COM 252 Achtung: Für die Montage im Freien ist das Wetterschutzdach CYY 101 zu verwenden (siehe Montage-Zubehör). Das Schutzdach ist sowohl für die Wand- als auch für die Mastmontage geeignet. Montage-Zubehör Wetterschutzdach CYY 101 Wetterschutzdach für den Betrieb im Freien, zur Montage am Feldgehäuse.
-
Seite 13: Anschließen
COM 252 Installation Anschließen Warnung: Der Anschluß ans Netz darf nur durch entsprechend geschultes Fachpersonal erfolgen. Arbeiten am Gerät dürfen nur im spannungsfreien Zustand durchgeführt werden. Keine Inbetriebnahme ohne Schutzleiteranschluß. In der Nähe des Gerätes muß eine eindeutig gekennzeichnete Netztrennvorrichtung installiert sein. - Seite 14 Signalausgang 1 O Signalausgang 2 Temp. ϑ Bild 4.6 Elektrischer Anschluß von Liquisys COM 252 Achtung: Verbinden Sie die zwei Signalausgänge nicht miteinander! Wenn Sie beide an eine SPS mit gemeinsamer Masse aller Eingänge anschließen wollen, so müssen Sie einen Ausgang nochmals zusätzlich galvanisch trennen (z.
-
Seite 15: Abbauen, Verpacken Und Entsorgen
COM 252 Installation Anschluß des Sauerstoff-Sensors COS 4 Der Anschluß des Sauerstoff-Sensors erfolgt über das mehradrige Spezial-Meßkabel, das am Sensor befestigt ist. Verwenden Sie bei einer eventuell notwendigen Verlängerung des Meß- kabels die Verbindungsdose VBM und ein unkonfektioniertes Meßkabel vom Typ CMK. -
Seite 16: Erste Inbetriebnahme
Erste Inbetriebnahme liquisys COM 252 Erste Inbetriebnahme Hinweis: Machen Sie sich bereits vor dem ersten Einschalten mit der Bedienung des Meßumformers vertraut! Achtung: Prüfen Sie vor dem Einschalten noch einmal alle Anschlüsse auf ihre Richtigkeit! Warnung: Stellen Sie vor dem Einschalten sicher, daß keine Gefahr für die Anlage entstehen kann, in der das Gerät eingebunden ist;... - Seite 17 COM 252 Erste Inbetriebnahme Werkseinstellungen Beim ersten Einschalten besitzt das Gerät die folgende Werkseinstellungen: Art der Messung Sauerstoff-Konzentration in mg/l Temperatur-Offset 0 °C Grenzwert 1 2,00 mg/l MIN-Kontakt ohne Verzögerung Kontaktfunktion Grenzwertgeber 1 (schaltet bei Unterschreiten von Grenzwert 1)
-
Seite 18: Bedienung
Umschalttaste für Schaltausgänge Auto- / Hand-Betrieb Gerätekonfiguration Bild 6.1 Bedienelemente Liquisys COM 252 Anzeigeelemente LED-Anzeigen Anzeige des angesteuerten Relais im “Hand”-Betrieb (rote LED). Anzeige der aktuellen Betriebsart “Auto” (grüne LED) oder “Hand” (gelbe LED). Anzeige des Arbeitszustands der Relais 1 und 2. - Seite 19 Eingestellte Größe Im Meßmodus: Nebenmeßwert. Im Setup- / Kalibr.- Modus z.B. Einstellwert Sensor-Symbol. ATC-Symbol. Symbol “Prozeßmedium”. Blinkt bei Kalibrierfehler Blinkt bei Blinkt bei Sensor- oder oder Sensoralarm. Temperaturfehler. Prozeßalarm zusammen mit dem Sensor-Symbol. Bild 6.2 Flüssigkristall-Anzeige Liquisys COM 252 Endress+Hauser...
-
Seite 20: Funktion Der Tasten
Bedienung liquisys COM 252 Funktion der Tasten Schnellkalibrierung Nach Druck auf die CAL-Taste fragt das Gerät zunächst den Zugriffscode für die Schnellkalibrierung (11) ab, um anschließend direkt in den Kalibriermodus zu springen. Setup-Aufruf Nach Druck auf die E-Taste und Eingabe des Setup-Codes (22) gelangt man in den Setup-Modus. -
Seite 21: Bedienkonzept
COM 252 Bedienung Bedienkonzept Betriebsmodi Meßmodus Standard-Betriebs- zustand, Anzeige der aktuellen Meßwerte Code: Setup-Modus Lese-Modus Schnellkalibrier-Modus Zugang zu allen Konfigura- Alle Einstellungen Durchlauf der Kalibrier- tions- und Kalibriermenüs. können gelesen, routine, anschließend Einstellungen nach den aber nicht verändert Rückkehr in den benutzerspezifischen werden. - Seite 22 Bedienung liquisys COM 252 Menüstruktur Die Konfigurations- und Kalibrierungsfunktionen sind menüförmig in Funktionsgruppen zusammengefaßt. Hinweis: Eine Übersicht über die Liquisys-Menü-Struktur können Sie aus dem hinteren Umschlag dieser Bedienungsanleitung ausklappen. Die Auswahl einer Funktionsgruppe erfolgt im Setup-Modus mit den Tasten ‘+‘ und ‘–‘.
-
Seite 23: Bedienungs-Beispiel
COM 252 Bedienung Hold-Funktion: “Einfrieren” der Ausgänge Sowohl im Setup-Modus als auch bei der Schnellkalibrierung wird der Stromausgang „eingefro- ren“, d.h. er behält konstant den gerade aktuellen Zustand. Im Display erscheint die Anzeige „HOLD“. Bei Automatikbetrieb gehen alle Kontakte in die Ruhestellung. Eine eventuell aufgelau- fene Alarmverzögerung wird auf ‘0’... - Seite 24 Bedienung liquisys COM 252 Anwählen der Funktionsgruppe “Grenzwert 2" (SP 2 = Set Point 2). Anwählen der Funktion „Grenzwert eingeben“. Ändern der Einstellung von z.B.10 mg/l auf 6 mg/l. Bestätigen der Eingabe. Das Gerät schaltet zur nächsten Funktion weiter. Ändern der Werkseinstellung von “Hi”...
- Seite 25 COM 252 Bedienung Rücksprung in den Meßmodus durch gleichzeitiges Drücken der Tasten ‘+‘ und ‘–‘. Der Hold-Zustand ist aufgehoben. Anwählen des Feldes „Setup-Code“. Verändern der Codezahl (beliebig), um den Zugriff wieder zu sperren. Bestätigen der beliebigen Sperr-Codezahl. Das Gerät schaltet wieder in den Meßmodus.
-
Seite 26: Relais-Betriebsarten Auto / Hand
Bedienung liquisys COM 252 Relais-Betriebsarten Auto / Hand Auto-Betrieb In dieser Betriebsart werden die Relais durch den Meßumformer angesteuert. Mit der Relais-Umschalttaste ist die Anzeige der eingestellten Grenzwerte auch im Meßbetrieb möglich. Nach Tastendruck wird für 2 Sekunden der Grenzwert 1, dann für 2 Sekunden der Grenzwert 2 angezeigt. -
Seite 27: Gerätekonfiguration
COM 252 Gerätekonfiguration Gerätekonfiguration Temperatur-Offset eingeben Diese Funktionsgruppe dient zur Kalibrierung des NTC-Temperaturfühlers im Sensor COS 4. Auswahl / Feld Anzeige Info Bereich Wenn ein Offset Anpassen des NTC-Signales -5 ... +5 °C eingestellt um einen Offset-Wert. Der gegenüber dem wurde, tatsächlich gemessene Wert... - Seite 28 Gerätekonfiguration liquisys COM 252 Feld Auswahl / Bereich Anzeige Info Eingabe des Grenzwertes 0 ... 20,00 mg/l für Regler 1 / 2 in 0 ... 200,0 %SAT mg/l bzw. %SAT Default: Grenzwert 1: 2,00 mg/l (SP1 = Setpoint 1 =...
-
Seite 29: Regler Konfigurieren
COM 252 Gerätekonfiguration Regler konfigurieren In dieser Funktionsgruppe wird die Grenzwertgeberfunktion ein- oder ausgeschaltet und die Arbeitsrichtung der Relais (Ruhekontakt / Arbeitskontakt) eingestellt. Die Einstellungen wirken sich auf beide Grenzwertgeber aus. Auswahl / Feld Anzeige Info Bereich Ein- / Ausschalten der... -
Seite 30: Meßbereich Wählen
Gerätekonfiguration liquisys COM 252 Meßbereich wählen In dieser Funktionsgruppe wird die Meßfunktion (Sauerstoffgehalt in mg/l bzw. Sauerstoff- Sättigungsindex %SAT) ausgewählt und der Meßbereich für den Stromausgang festgelegt. Feld Auswahl / Bereich Anzeige Info Umschalten der Meßfunktion: ConC Sauerstoffkonzentration in mg/l (ConC) bzw. -
Seite 31: Allgemeine Geräteeinstellung Konfigurieren
COM 252 Gerätekonfiguration Hinweis: Fallende Zuordnung möglich (z.B. 4 mA → 10 mg/l, 20 mA → 5 mg/l), der Unterschied darf ∆2 mg/l bzw. ∆20 %SAT nicht unterschreiten. Wird der Anzeige-Bereich von 0 ... 20 mg/l bzw. 0 ... 200 %SAT unter- bzw. -
Seite 32: Sensor- Und Prozeßüberwachung
Gerätekonfiguration liquisys COM 252 Sensor- und Prozeßüberwachung In dieser Funktionsgruppe werden die Überwachungsfunktionen ausgewählt und eingestellt. Hinweis: In der Werkseinstellung sind alle Überwachungsfunktionen ausgeschaltet. Durch Zuschalten und Einstellen der passenden Funktionen wird das Sensor-Check-System an die vorliegenden Einsatzbedingungen angepaßt. Alarmschwellenüberwachung Bei der Sauerstoffmessung ohne Eintragsregelung (Belüftung) führen Sensorfehler zu... - Seite 33 COM 252 Gerätekonfiguration Die SCS-Überwachungsfunktionen im Überblick Einstell- Funktionsweise Alarmereignis Einsatz möglichkeit – untere AS nur untere AS erreicht oder unterschritten frei einstellbare untere Alarm- Alarmschwellen- obere AS Anwendungen schwelle (AS) überwachung nur obere AS erreicht oder mit oder ohne überschritten...
- Seite 34 Gerätekonfiguration liquisys COM 252 Feld Auswahl / Bereich Anzeige Info Auswahl der Alarmschwellenüberwachung (Lo = untere Alarmschwelle Lo.Hi *) Hi = obere Alarmschwelle Default: off LCS = Limit-Check-System) Einstellen der unteren 0 ... 19,00 mg/l *) Feld nur Alarmschwelle 0 ... 190 %SAT...
- Seite 35 COM 252 Gerätekonfiguration Feld Auswahl / Bereich Anzeige Info Auswahl der Prozeßüberwachung Die Regler- überwachung AC.CC benutzt stets den für Grenz- wertgeber 1 eingestellten Grenzwert. Deshalb muß der Grenzwert 1 immer ein- gestellt werden (Menü “SP1"), auch wenn die...
-
Seite 36: Kalibrieren Des Meßumformers
Gerätekonfiguration liquisys COM 252 Kalibrieren des Meßumformers In dieser Funktionsgruppe wird die Kalibrierung des Meßumformers durchgeführt. Hierzu sind auch die zugehörigen Informationen in der Betriebsanleitung des angeschlossenen Sensors COS 4 zu beachten. Voraussetzungen für die Kalibrierung Ortshöheneinstellung der Meßstelle im Menü “ConF” ist erfolgt Salinitätseinstellung ist korrekt (Menü... - Seite 37 COM 252 Gerätekonfiguration Beschreibung Anzeige Info Nach Feldaufruf durch Drücken der oberes Feld: Steilheit des “E”- oder “CAL”-Taste befindet sich Sauerstoffsensors in% das Gerät in Kalibrierbereitschaft. “Hold” ist aktiviert. unteres Feld: Kalibrierzeitanzeige 600 s Sensor aus Medium entnehmen und zur Kalibrierung vorbereiten...
-
Seite 38: Gerätediagnose
Gerätediagnose liquisys COM 252 Gerätediagnose Warnung: Alarmgeber müssen eine unabhängige Stromversorgung haben! Eine Alarmierung bei Stromausfall ist sonst unmöglich! Grenzwertalarm Bei nicht angewählter Sensor- und Prozeßüberwachung wird ein Alarm ausgelöst, wenn der Meßwert länger als die im Menü “ConF” eingestellte Alarmverzögerung –... -
Seite 39: Fehler
COM 252 Gerätediagnose Fehlermeldungen und ihre Bedeutung Alarmschwellen-Überwachung: Untere Alarmschwelle unterschritten Alarmschwellen-Überwachung: Obere Alarmschwelle überschritten Sensor-Überwachung: Signaländerung innerhalb 1 Stunde kleiner ±0,1 mg/l bzw. ±1 %SAT Regler-Überwachung: Eingestellte Maximaldauer für Grenzwertunterschreitung überschritten Regler-Überwachung: Eingestellte Maximaldauer für Grenzwertüberschreitung überschritten Endress+Hauser... - Seite 40 Alarmkontakt (41 / 42) wird geschlossen Hold-Funktion wird aktiv Läßt sich der Systemfehler durch Aus- und Einschalten der Versorgungsspannung nicht beseiti- gen, muß das Gerät zur Instandsetzung an die zuständige Endress+Hauser- Vertriebsniederlassung eingeschickt werden. Fehlermeldung bei AD-Wandler-Überlauf Ursache ist eine Übersteuerung des Meß- und Temperatureingangs.
-
Seite 41: Mögliche Störungen Im Meßbetrieb Und Ihre Beseitigung
COM 252 Gerätediagnose Mögliche Störungen im Meßbetrieb und ihre Beseitigung Prüfung Behebung Grenzwertalarm • Istwert ablesen • Istwert in den Sollbereich bringen • Eingestellte Grenzwerte prüfen • Grenzwerte verändern • Eingestellte Grenzwertalarm- • Verzögerungszeit verlängern Verzögerungszeit prüfen SCS-Alarm “Alarmschwelle”... -
Seite 42: Prüfung Der Meßeinrichtung
Gerätediagnose liquisys COM 252 Prüfung der Meßeinrichtung Prüfung Behebung Keine Anzeige, keine Sensorreaktion • Liegt am Meßumformer Netzspannung an? • Netzspannung anlegen • Ist der Sensor am Meßumformer • Sensor anschließen angeschlossen? • Ist Mediumsanströmung vorhanden? • Anströmung herstellen • Ist die Membran stark verschmutzt? •... - Seite 43 COM 252 Gerätediagnose Prüfung Behebung Anzeigewert zu niedrig • Kalibrierung durchführen • Wurde der Sensor kalibriert? • Vorgeschriebene Anströmung herstellen • Ist ausreichende Mediumsanströmung vorhanden? • Sensor an Hersteller einschicken • Ist die Temperaturanzeige am Meßumformer deutlich zu hoch? •...
-
Seite 44: Prüfung Des Meßumformers
Gerätediagnose liquisys COM 252 Prüfung des Meßumformers Achtung: Zur Prüfung des Meßumformers werden elektrotechnische Grundkenntnisse vorausgesetzt. Außerdem werden benötigt: Vielfachmeßgerät Widerstand 37,4 kΩ (abweichende Werte möglich, z.B. 33 kΩ → 23°C) Widerstand 2,61 MΩ (2,4 ... 2,7 MΩ für Test möglich) Durchführung der Prüfung in der angegebenen Reihenfolge:... -
Seite 45: Wartung Und Service
Sicherungshalter. Zum Austausch der Sicherung die Kappe des Sicherungshalters lösen (Bajonettverschluß), Sicherung austauschen und Kappe wieder aufsetzen. Weitergehende Reparaturen Alle weitergehende Reparaturen dürfen nur direkt beim Hersteller oder durch die Endress+Hauser-Serviceorganisation durchgeführt werden. Eine Übersicht über das Endress+Hauser-Servicenetz finden Sie auf der Rückseite dieser Betriebsanleitung. Endress+Hauser... -
Seite 46: Anhang
Anhang liquisys COM 252 Anhang 10.1 Technische Daten -Messung mit Sensor COS 4 Anzeige- und Meßbereich ....0 ... 20 mg/l bzw. 0 ... 200 %SAT Meßwertauflösung... - Seite 47 COM 252 Anhang Alarmfunktion Alarmschwellen-Einstellbereich Untergrenze ......0 ... 19 mg/l bzw. 0 ... 190 %SAT Obergrenze .
- Seite 48 Anhang liquisys COM 252 Allgemeine Technische Daten Meßwertanzeige ..LC-Display, zweizeilig 4- und 3½ -stellig mit Statusanzeigen Elektromagnetische Verträglichkeit (EMV) Störaussendung ......gemäß EN 50081-1:1992 Störfestigkeit .
-
Seite 49: 10.2 Stichwortverzeichnis
COM 252 Anhang 10.2 Stichwortverzeichnis Abbauen ....13 Fehler ....38 Abfallverzögerung . - Seite 50 Anhang liquisys COM 252 Service ....43 Lagerung ....8 Setup-Modus .
- Seite 51 COM 252 Anhang Anzeige Abkürzung für Bedeutung Seite alternation check Sensoraktivitätsüberwachung 33 , 37 alternation check / Sensoraktivitäts- und controller check Reglerüberwachung altitude Ortshöhe alarm contact Alarmkontakt alarm delay Alarmverzögerung calibration Funktionsgruppe Kalibrieren controller check Reglerüberwachung calibration code Kalibrier-Code...
- Seite 52 Anhang liquisys COM 252 Anzeige Abkürzung für Bedeutung Seite Alarmverzögerung bei limit alarm delay Alarmschwellenüber- / unterschreitung limit check system Alarmschwellenüberwachung 32 , 37 limit contactor Grenzwertschalter limit high obere Alarmschwelle limit low untere Alarmschwelle Min-Kontakt Alarmschwellenüberwachung 26, 32, 37 mit unterer Schwelle Alarmschwellenüberwachung...
- Seite 53 COM 252 Anhang Anzeige Abkürzung für Bedeutung Seite Anzeigewert bei 20 mA (0/4...20 range 20 mA relay Relaisfunktion range Funktionsgruppe Meßbereich salinity Salinität (Salzgehalt) saturation -Meßbereich in %SAT setup code Setup-Code sensor check system Sensor-Check-System sensor Sensor Funktionsgruppe set temperature °C...
-
Seite 55: Menüstruktur
