4.
Elektrischer Anschluß

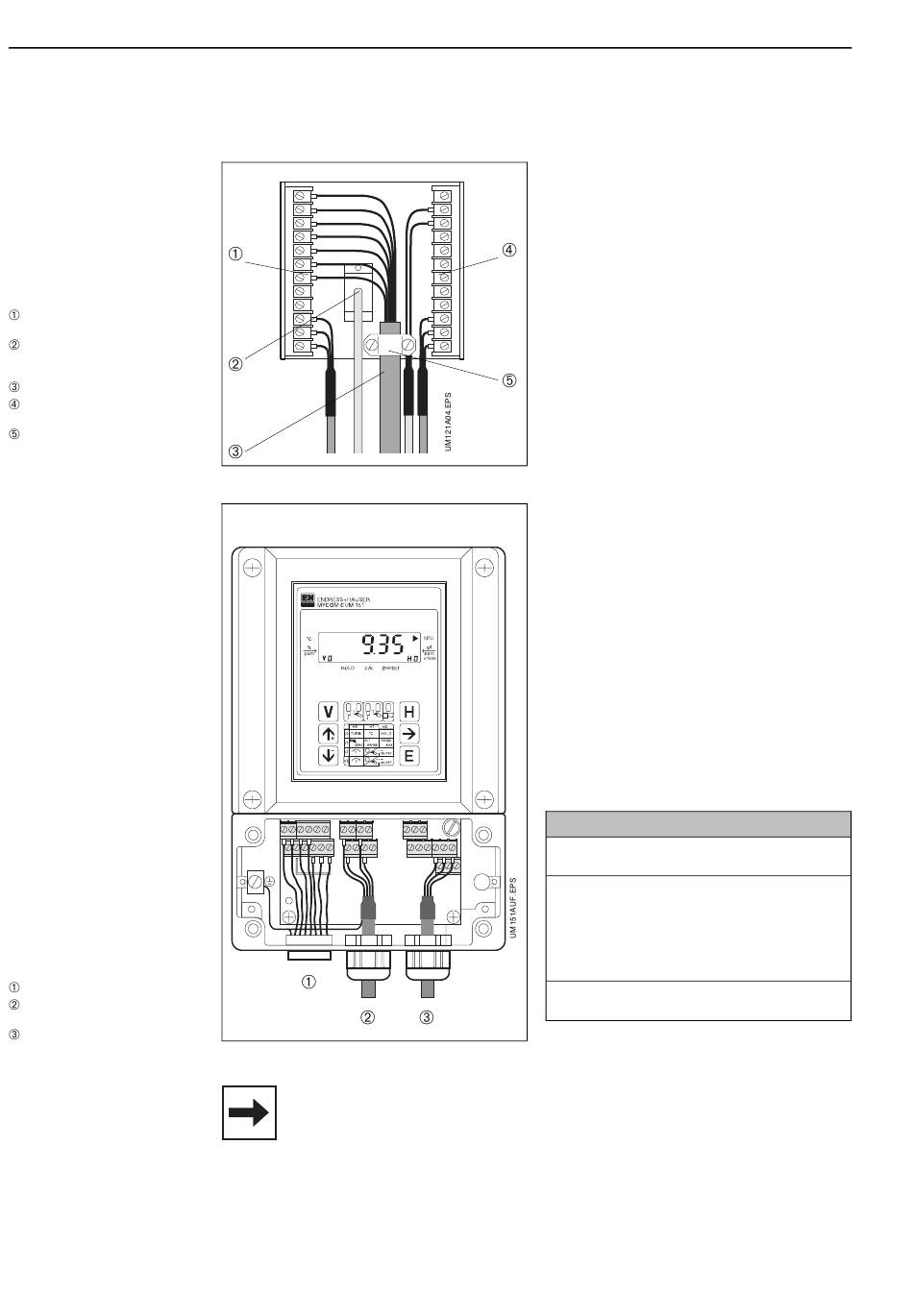

Bild 4.1:
Mycom CUM 121
Geräterückseite mit
Anschlüssen
Anschluß-Klemmleiste für
Geber- und Signalleitung
Anschlußklemme für Ausgang 2
oder Submin-D-Buchse
(bei digitaler Schnittstelle)
Sensorzuleitung (Meßkabel OMK)
Anschluß-Klemmleiste für
Netzanschluß und Schaltkontakte
Zugentlastungs-Schelle und
zusätzlich Schirmanschluß für
Meßkabelaußenschirm
Bild 4.2:
Mycom CUM 151
mit Geräteanschlüssen
im separaten Klemmen-
anschlußraum
Sensoranschluß
Meßwertausgang oder
Schnittstelle
Spannungsversorgung
10
4.3
Anschluß CUM 121 / 151
Hinweis:
Die Anschlußpläne für die Trübungs-
sensoren finden Sie in folgenden Ka-
piteln:
• Kapitel 6.1
Trübungssensoren CUS 1,
CUS 1-W
mycom CUM 121 / 151
Der elektrische Geräteanschluß erfolgt für
alle Geber- und Signalleitungen sowie Netz-
anschluß und Schaltkontakte
• bei Mycom CUM 121
an den abnehmbaren Anschlußklemmleisten
der Geräterückseite (Bild 4.1)
– Installationsdose verwenden oder Stecker
am Sensorkabel entfernen.
– Anschlußpläne (siehe Bilder 6.1, 6.3, 6.5,
6.7, 6.9, 6.11)
• bei Mycom CUM 151
im separaten Klemmenanschlußraum
(Bild 4.2)
– Verschlußschrauben an der Geräteunter-
seite durch die entsprechende Anzahl an
Pg-Verschraubungen ersetzen.
– Anschlußleitungen durch die Pg-Verschrau-
bungen einführen (siehe Bild 4.2).
– Geräteanschluß gemäß Anschlußplan
durchführen (siehe Bilder 6.2, 6.3, 6.6,
6.7, 6.10, 6.11).
Auf räumlich getrennte Führung von
Signalkabeln gegenüber Netz- und
Leistungsverdrahtung achten!
– Kabelverschraubungen festziehen.
– Deckel des separaten Klemmenanschluß-
raumes einsetzen und Deckelschrauben
festziehen.
– Anschlußstecker SXP des Trübungs-
sensor-Anschlußkabels in die Steckbuchse
an der Geräteunterseite einstecken.
Klemmen
Anschluß-
4,0 mm
querschnitt:
wahlweise
1 Draht mit 2,5 mm
anschließbar:
1 Draht mit 4,0 mm
2 Litzen mit je 1,5 mm
und Endhülsen
1 Litze mit 2,5 mm
und Endhülse
Anschluß-
gem. DIN 45140
kennzeichnung:
• Kapitel 6.2
Trübungssensorsystem CUD 3,
CUD 3-W
• Kapitel 6.3
Trübungssensoren CUS 4,
CUS 4-W
2
2
2
2
2
