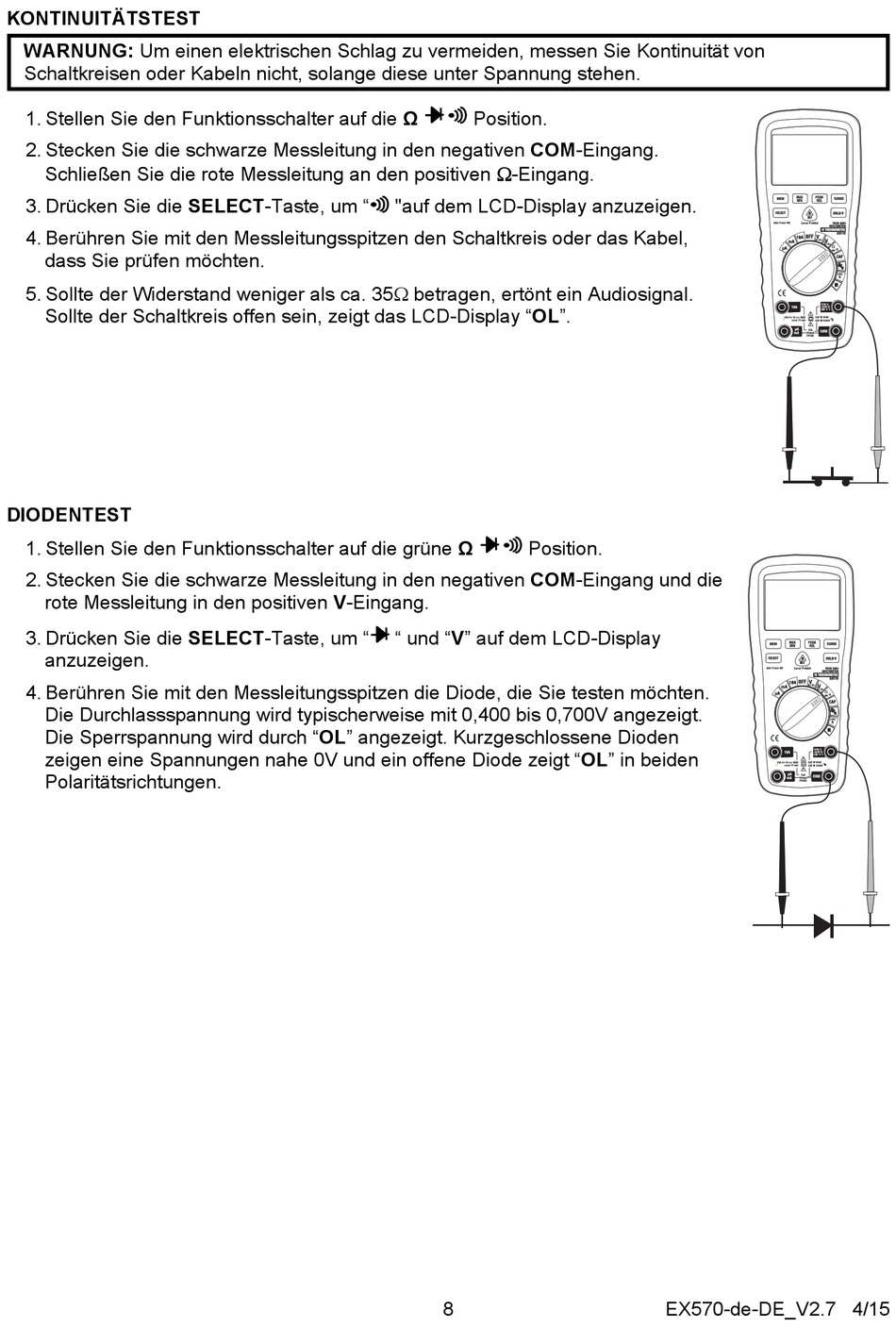

KONTINUITÄTSTEST
WARNUNG: Um einen elektrischen Schlag zu vermeiden, messen Sie Kontinuität von
Schaltkreisen oder Kabeln nicht, solange diese unter Spannung stehen.
1. Stellen Sie den Funktionsschalter auf die Ω
2. Stecken Sie die schwarze Messleitung in den negativen COM-Eingang.
Schließen Sie die rote Messleitung an den positiven -Eingang.
3. Drücken Sie die SELECT-Taste, um "
4. Berühren Sie mit den Messleitungsspitzen den Schaltkreis oder das Kabel,
dass Sie prüfen möchten.
5. Sollte der Widerstand weniger als ca. 35 betragen, ertönt ein Audiosignal.
Sollte der Schaltkreis offen sein, zeigt das LCD-Display "OL".
DIODENTEST
1. Stellen Sie den Funktionsschalter auf die grüne Ω
2. Stecken Sie die schwarze Messleitung in den negativen COM-Eingang und die
rote Messleitung in den positiven V-Eingang.
3. Drücken Sie die SELECT-Taste, um "
anzuzeigen.
4. Berühren Sie mit den Messleitungsspitzen die Diode, die Sie testen möchten.
Die Durchlassspannung wird typischerweise mit 0,400 bis 0,700V angezeigt.
Die Sperrspannung wird durch "OL" angezeigt. Kurzgeschlossene Dioden
zeigen eine Spannungen nahe 0V und ein offene Diode zeigt "OL" in beiden
Polaritätsrichtungen.
Position.
"auf dem LCD-Display anzuzeigen.
Position.
" und "V" auf dem LCD-Display
8
EX570-de-DE_V2.7 4/15
