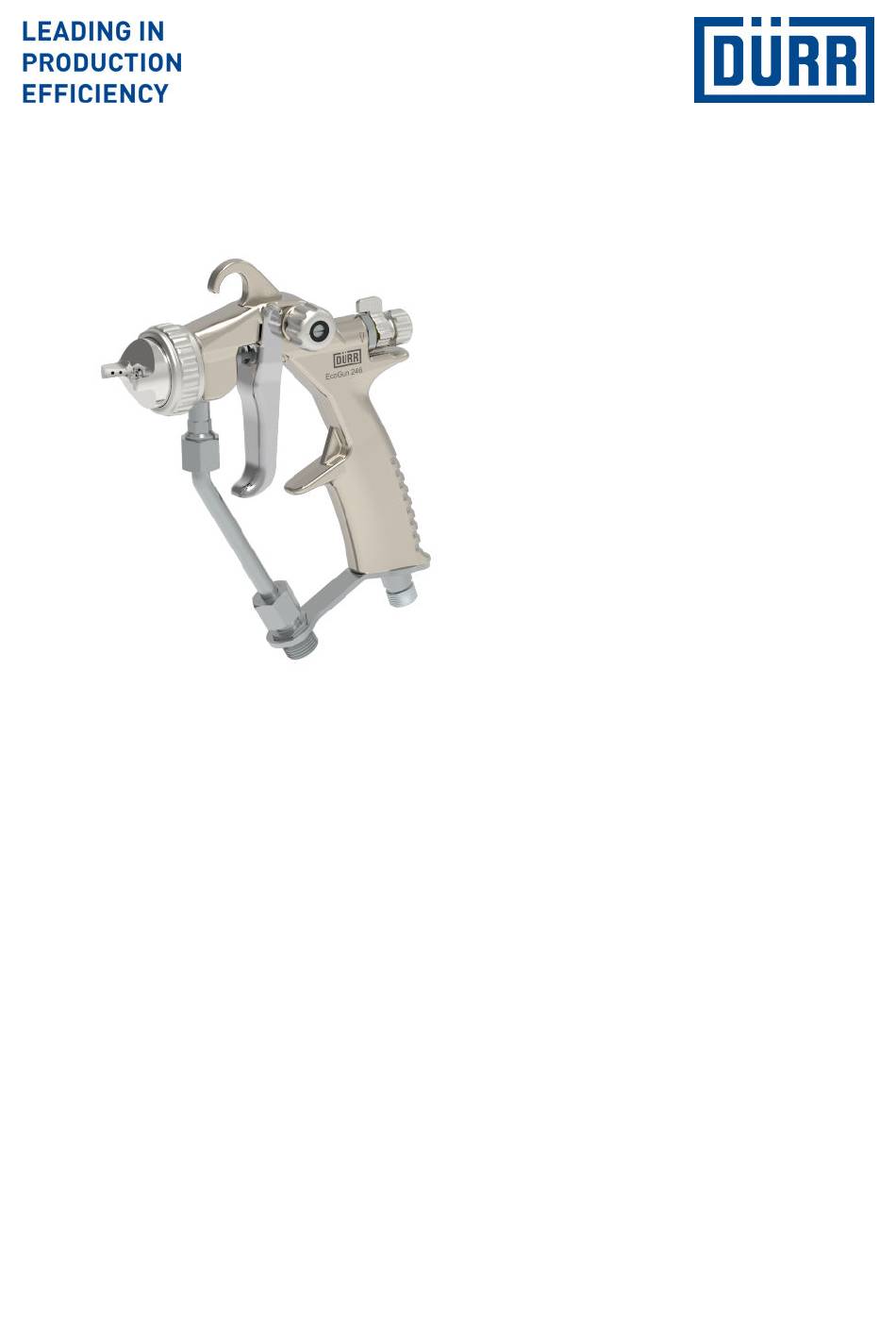

- Seite 1 EcoGun 246 Handspritz-Kesselpistole Betriebsanleitung MSG00018DE, V03 N36200008V www.durr.com...
- Seite 2 Abbildungen können von der technischen Ausführung abweichen. Gültigkeitsbereich des Dokuments Dieses Dokument beschreibt folgende Pro- dukte: N36200008V EcoGun 246 Hotline und Kontakt Wenden Sie sich für Fragen und technische Auskünfte an Ihren Händler oder Vertriebs- partner. 2/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 3 Luftkappe ausrichten.... 12 12.1 Ersatzteile......31 Spritzpistole führen....13 12.2 Werkzeuge......36 Spülen........13 12.3 Zubehör......37 6.7.1 Sicherheitshinweise... 13 12.4 Bestellung......44 6.7.2 Allgemeine Hinweise..13 6.7.3 Spritzpistole spülen... 13 Reinigung........15 Sicherheitshinweise....15 01/2024 EcoGun 246 - MSG00018DE 3/48...
- Seite 4 Situationen mit einem hohen Risiko, die Abb. 1: Überblick zu schweren Verletzungen oder zum Tod Luftkappe führen. Überwurfmutter Flachstrahlregulierung WARNUNG! Gesamtluftregulierung Materialmengenregulierung Situationen mit einem mittleren Risiko, die Luftanschluss zu schweren Verletzungen oder zum Tod Abzugshebel führen können. Materialanschluss 4/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 5 Die Materialzufuhr erfolgt über eine Drucklei- Folgende Bedingungen für einen sicheren tung mit Niederdruck. Betrieb einhalten: Die Spritzpistole EcoGun 246 ist nur für den Spritzpistole und Werkstück erden. Einsatz in der Industrie und im Handwerk Nur leitfähige Luftschläuche verwenden. vorgesehen.
- Seite 6 Nicht rauchen. Im Betrieb können sich die Oberflächen der Bauteile stark erhitzen. Bei Kontakt können Spritzpistole erden. Verbrennungen die Folge sein. Heiße Oberflächen nicht berühren. Vor allen Arbeiten: – Bauteile abkühlen lassen. – Schutzhandschuhe tragen. 6/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 7 Gebrauch entsprechen. Anlage/Produkt bedienen und überwa- Augenschutz chen. Schützt die Augen vor Staub, Maßnahmen bei Störungen einleiten. umherfliegenden Tropfen und Fest- Anlage/Produkt reinigen. körpern wie Späne und Splitter. Gehörschutz Schützt vor Gehörschäden durch Lärmeinwirkung. 01/2024 EcoGun 246 - MSG00018DE 7/48...
- Seite 8 Messung nach EN 1081. Der antistati- sche Fußboden verhindert die Ansamm- Falsch entsorgtes Verpackungsmaterial lung elektrostatischer Ladungen. Gefährliche kann zu Umweltschäden führen. Überschläge werden vermieden. Nicht mehr benötigtes Verpackungs- material umweltgerecht entsorgen. Örtliche Entsorgungsvorschriften beachten. 8/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 9 Mit Wasser bei nichtentzündbaren hige Atmosphäre vorliegt. Beschichtungsstoffen 2. Spritzbildprobe auf einem Probewerk- stück erstellen. Abb. 2: Montieren 2. Leitungen anschließen. Korrekte Zuord- nung prüfen. 1 - Material 2 - Zerstäuberluft Inbetriebnahme Schutzausrüstung: Schutzhandschuhe Sicherheitsschuhe Arbeitsschutzkleidung Augenschutz 01/2024 EcoGun 246 - MSG00018DE 9/48...
- Seite 10 Zur Erhöhung der Materialmenge Spritzbild von Flachstrahl bis bevorzugt einen größeren Düsen- Rundstrahl einstellen. satz verwenden. Kennlinien Die Kennlinien zeigen die Luftdurchfluss- rate für verschiedene Düsensätze und Luft- kappen bei unterschiedlichem Luftdruck. 10/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 11 Die Luftkappe PC wird eingesetzt für ent- Nur Spülmittel und Reinigungsmittel zündbare Beschichtungsstoffe (1 Komponen- verwenden, die keine Halogen-Kohlen- tenlacke und 2 Komponentenlacke) und wasserstoffe enthalten. nichtentzündbare Beschichtungsstoffe. Sie wird zur Applikation von Füllern, Basislacken und Decklacken verwendet. 01/2024 EcoGun 246 - MSG00018DE 11/48...
- Seite 12 Abb. 7: Luftkappe ausrichten 1. Überwurfmutter (2) leicht lösen. 2. Luftkappe (1) je nach gewünschtem Spritzbild drehen. 3. Überwurfmutter (2) handfest anziehen. Abb. 6: Luftkappe demontieren 1. Überwurfmutter (1) lösen. 2. Luftkappe (1) abnehmen. 12/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 13 Abstand von 15 bis max. 25 cm zur Atemschutzgerät Oberfläche einhalten. Arbeitsschutzkleidung Der Abstand kann bei Effektla- Schutzhandschuhe ckierungen abweichen. Spritzpistole spülen: Nach Arbeitsende Vor jedem Materialwechsel Vor der Reinigung Vor dem Zerlegen Vor längerer Nichtbenutzung Vor Einlagerung 01/2024 EcoGun 246 - MSG00018DE 13/48...
- Seite 14 7. Ausgetretenes Material und Spülmittel 4. Auffangwanne bereitstellen. fachgerecht entsorgen. 8. Luftschlauch an die Spritzpistole anschließen. 9. Abzugshebel betätigen, bis kein Spül- mittel mehr austritt. Abschließende Arbeiten 10. Luftkappe (1) aufsetzen. 11. Überwurfmutter (1) festziehen. 14/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 15 Ungeeignete Ersatzteile in explosions- gefährdeten Bereichen Ersatzteile, die die Vorgaben der Vor- schriften zum Explosionsschutz nicht erfüllen, können in explosionsfähiger Atmosphäre Explosionen verursachen. Schwere Verletzungen und Tod können die Folge sein. Ausschließlich Originalersatzteile ver- wenden. 01/2024 EcoGun 246 - MSG00018DE 15/48...
- Seite 16 Beschichtungsstoffen mit organi- einbauen. schem, vom Materialhersteller freigege- benem Verdünner entfernen. Bei Reinigung mit entzündbarem Reini- gungsmittel nicht in einen geschlossenen Behälter spritzen. In geschlossenen Behältern kann sich ein explosionsfä- higes Gas-Luft-Gemisch bilden. 16/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 17 3. Materialrückstände mit einem Tuch oder einer weichen Bürste entfernen. 7. Gereinigte Luftkappe mit einem Tuch trocknen. 4. Spritzpistole mit einem weichen Tuch trocknen. 8. Düse (2) im Reinigungsbad reinigen. Luftkappe und Düse reinigen Schutzausrüstung: Arbeitsschutzkleidung Schutzhandschuhe 01/2024 EcoGun 246 - MSG00018DE 17/48...
- Seite 18 O-Ringe und Dichtungen Lager Anschlagschraube und Gewinde Nadelstopfbuchse Hebellagerung Innenliegende Bauteile bei War- tungsarbeiten, die ohnehin eine Demontage der betreffenden Bau- teile beinhalten, schmieren. Empfohlenes Schmiermittel: SYN- THESO GLEP 1 Ä 11.8 „Betriebs- und Hilfsstoffe“ 18/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 19 Einbaureihenfolge beachten (Düse – Nadel). Düse und Nadel immer zusammen tau- schen. Störungstabelle Visualisierung typischer Spritzbildprobleme Spritzbild Störungsmerkmal Spritzstrahl ist verdreht. Spritzstrahl ist gebogen oder kegelförmig. Spritzstrahl ist in der Mitte zu stark. 01/2024 EcoGun 246 - MSG00018DE 19/48...
- Seite 20 Defekt zusammen mit der Nadel tau- defekt schen Ä 9.3.1 „Nadel und Düse tau- schen“. Materialkonsistenz verändern. Spritzstrahl ist in der Mitte zu Material zu dickflüssig stark. Hörnerluftdruck über die Flachstrahl- Hörnerluftdruck zu regulierung erhöhen. gering 20/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 21 Abb. 12: Nadel und Düse demontieren Standardausführung Schutzausrüstung: 1. Anschlagschraube (5) herausschrauben und entnehmen. Arbeitsschutzkleidung Schutzhandschuhe 2. Abzugshebel durchdrücken. ð Die Nadel (3) wird ein Stück nach hinten aus dem Gehäuse gedrückt. 3. Lager und Nadelfeder (4) entnehmen. 01/2024 EcoGun 246 - MSG00018DE 21/48...
- Seite 22 2. Lager und Nadelfeder (3) entnehmen. 14. Anschlagschraube (5) aufsetzen und eindrehen. 3. Überwurfmutter (1) lösen. Ausführung mit Luftkappe GL und 4,0- 4. Luftkappe (1) abnehmen. mm-Düse 5. Mit Universalschlüssel Düse (2) heraus- Schutzausrüstung: schrauben und entnehmen. Arbeitsschutzkleidung Schutzhandschuhe 22/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 23 11. Nadel (6) vorsichtig in das Gehäuse ein- schieben. 12. Nadel (6) an der Schlüsselaufnahme in der Mitte der Spritzpistole mit dem Universalschlüssel vor dem Verdrehen sichern. 13. Nadelspitze (5) einsetzen. Mit dem Montageschlüssel festziehen. 01/2024 EcoGun 246 - MSG00018DE 23/48...
- Seite 24 7. Montagedorn (M68900005) (6) in die Gesamtluftregulierung (4) stecken. 8. Anschlagschraube (7) mit dem Montage- dorn (6) in die Gesamtluftregulierung (4) einschrauben. ð Die Dichtung (5) wird aus der Gesamt- luftregulierung (4) herausgedrückt. Abb. 15: Gesamtluftregulierung demontieren 24/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 25 9. Mit einem spitzen Gegenstand (oder Dürr-Werkzeug W02020226) Ventilsitz (9) aus der Gehäuseöffnung (8) heraus hebeln. Abb. 19: Dichtung demontieren 15. Montageschlüssel (10) mit Dichtung (12) herausziehen. 16. Montagedorn (6) herausziehen. Abb. 18: Dichtung demontieren 01/2024 EcoGun 246 - MSG00018DE 25/48...
- Seite 26 Gesamtluftregulierung (4). 23. Montageschlüssel (10) herausziehen. ð Die Dichtung (12) verbleibt im Gehäuse. Kontaktklebstoff muss vor weiteren Montageschritten mindestens eine Stunde aus- härten. 24. Montageschlüssel (oder Dürr-Werkzeug W02020421) leicht mit Syntheso GLEP 1 einschmieren. 26/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 27 W02020422 in das Gehäuse eindrü- cken. ð Werkzeug aus dem Gehäuse ziehen. O-Ring verbleibt im Gehäuse. 32. Druckfeder (2) einsetzen. 33. Gesamtluftregulierung (4) einsetzen. 34. Luftkappe, Düse und Nadel einbauen Ä 9.3.1 „Nadel und Düse tauschen“. 01/2024 EcoGun 246 - MSG00018DE 27/48...
- Seite 28 Nadel vorsichtig so weit in das Gehäuse einschieben, bis die Nadelspitze im Leitungen Druck entlasten. Bereich des Abzugshebels austritt. 6. Stopfbuchsenschraube (1) auffädeln. 7. Stopfbuchsenfeder (4) auffädeln. 8. Federführung (3) auffädeln. 9. Nadelstopfbuchse (2) auffädeln. 10. Stopfbuchsenschraube (1) gefühlvoll anziehen. 28/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 29 Angabe Wert gemäß geltenden Entsorgungsbestim- mungen entsorgen. Emissions-Schalldruck- pegel L , A-bewertet nach 88,5 dB Betriebs- und Hilfsstoffe gemäß EN 14462 geltenden Entsorgungsbestimmungen entsorgen. Unsicherheit K 5 dB Im Zweifel örtliche Entsorgungsbe- hörden hinzuziehen. 01/2024 EcoGun 246 - MSG00018DE 29/48...
- Seite 30 – ≤ +3 °C bei 11 bar absolut Geeignetes Material: 11.6 Typenschild Entzündbare Beschichtungsstoffe Nicht entzündbare Beschichtungsstoffe Das Typenschild befindet sich auf dem Gehäuse und beinhaltet folgende Angaben: Keine Materialien auf Halogen-Koh- Produktbezeichnung lenwasserstoff-Basis verwenden. Materialnummer Baujahr Seriennummer Ex-Kennzeichnung Hersteller CE-Kennzeichnung 30/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 31 Ersatzteile, Werkzeuge und Zubehör Ersatzteile, Werkzeuge und Zubehör 12.1 Ersatzteile Abb. 24: Explosionsdarstellung Pos. Bezeichnung Anzahl Materialnr. Luftkappe Ä „Luftkappen und Düsenübersicht“ Düse mit Dichtung Dichtung M08190077 O-Ring 33,3x1,6 M08030814 Gehäuse 01/2024 EcoGun 246 - MSG00018DE 31/48...
- Seite 32 Schlauchanschluss Ä 12.3 „Zubehör“ Farbrohrhalterung Schraube M4x8 Luftanschluss G1/4" M01010213 Stecknippel (fest) für Schnellschlusskupplung Ä 12.3 „Zubehör“ Stecknippel (drehbar und schwenkbar) für Schnells- Ä 12.3 „Zubehör“ chlusskupplung Stift 3x8 Sicherungsscheibe N36960043 Abzugshebel Abzugsstift Regulierschraube 32/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 33 Düsensätze mit Luftkappe PS Düsendurch- Düsenbezeich- Nadelbezeich- Pos.-Nr. Materialnr. messer nung nung 1,4 mm* 14 UT 1, 2, 15 M09800180 1,8 mm* 18 UT M09800181 2,2 mm* 22 UT M09800182 * - Düse und Nadel gehärtet 01/2024 EcoGun 246 - MSG00018DE 33/48...
- Seite 34 1,8 mm* 18 UT M09800253 2,2 mm* 22 UT M09800256 2,8 mm 28 U M09800257 4,0 mm 40 U M09800258 * - Düse und Nadel gehärtet Luftkappen Luftkappentyp Pos.-Nr. Materialnr. M35030162 M35030166 M35030091 M35030163 M35030164 34/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 35 Reparaturset Nadeldichtung N36960023 Bezeichnung Pos.-Nr. Anzahl Nadelstopfbuchse Federführung Stopfbuchsenfeder Stopfbuchsenschraube Flachstrahlregulierungs-Set (blauer Farbring) N36960111 Bezeichnung Pos.-Nr. Anzahl Regulierschraube Dichtung Buchse Drehregler Farbring (blau) Schraube Halterung Farbrohr M19023681 Bezeichnung Pos.-Nr. Anzahl Farbrohrhalterung Schraube M4x8 Stift 3x8 01/2024 EcoGun 246 - MSG00018DE 35/48...
- Seite 36 Die folgenden Werkzeuge sind nicht im Lieferumfang enthalten. Bezeichnung Materialnr. Werkzeug für Dichtringmontage/Demontage W02020226 Werkzeug für O-Ring-Montage 33,3x1,6 W02020420 Werkzeug für Dichtringmontage 9x6 W02020421 Werkzeug für O-Ring-Montage 13x1 W02020422 Werkzeug für Satteldichtung-Mont. 12,3x9,3 W02020423 36/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 37 M55070387 Saugbecher Alu 1 l G3/8" N08010050* Filter f. Saugbecher 150µm / 130MESH M13160019 DIN-Becher 4 mm N08010047 DIN-Becher 2 mm N08010053 DIN-Becher 6 mm N08010054 * Verwendung mit AL-Luftkappe, Adapter M55070387 ist erforderlich. 01/2024 EcoGun 246 - MSG00018DE 37/48...
- Seite 38 Verlängerung LPS 600 mm 380 g M19140011 Verlängerung LPS 1000 mm 565 g M19140012 1000 Verlängerung LPS 1500 mm 815 g M19140013 1500 * - Andere Längen sind auf Anfrage erhältlich, Ä „Hotline und Kontakt“. 38/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 39 Verlängerung NP 250-10 (M19140016) und NS 250-10 (M19140017) Abb. 26: Verlängerung NP/NS Pos. Bezeichnung Materialnr. Überwurfmutter M30010334 Dichtring Ø 36,5xØ 32,7x1 siehe Sets Kontermutter M30030113 Gehäuse M19140032 Dichtung Ø 33,7xØ 30,6x1 siehe Sets Verlängerung Rohr NP 10-250 M19140035 01/2024 EcoGun 246 - MSG00018DE 39/48...
- Seite 40 Nadelfeder, Lager und Anschlagschraube wieder einsetzen Ä 9.3.1 „Nadel und Düse tauschen“. Pistole mit Lösemittel spülen Ä 6.7 „Spülen“. Materialmenge einstellen Ä 5 „Inbetriebnahme“. Düsensatz NP/NS 250-10 (M09800434) Bezeichnung Pos.-Nr. Anzahl Rohr innen mit Düse Dichtung Nadel 40/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 41 Ersatzteile, Werkzeuge und Zubehör Dichtungsset für Verlängerung NP/NS (N36960181) Bezeichnung Pos.-Nr. Anzahl Dichtring Ø 36,5xØ 32,7x1 Dichtung Ø 33,7xØ 30,6x1 Dichtung Kegeldichtung Verlängerung LPS 300/600/1000/1500 (M19140010/M19140011/M19140012/M19140013) Abb. 27: Verlängerung LPS Pos. Bezeichnung Materialnr. Überwurfmutter siehe Sets Luftkappe 01/2024 EcoGun 246 - MSG00018DE 41/48...
- Seite 42 Luftkappe (2) einsetzen. Mit der Überwurfmutter (1) festziehen. Nadel (13) vorsichtig von hinten in das Pistolengehäuse einschieben. Nadelfeder, Lager und Anschlagschraube wieder einsetzen Ä 9.3.1 „Nadel und Düse tauschen“. Pistole mit Lösemittel spülen Ä 6.7 „Spülen“. Materialmenge einstellen Ä 5 „Inbetriebnahme“. 42/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 43 Düsensatz C für LPS 1500 4, 5, 6, 13 M09800449 Düsensatz R für LPS 1500 1, 2, 3, 13 M09800443 Dichtungsset für Verlängerung LPS (N36960183) Bezeichnung Pos.-Nr. Anzahl Dichtring Ø 36,5xØ 32,7x1 Dichtung Ø 33,7xØ 30,6x1 Kegeldichtung 01/2024 EcoGun 246 - MSG00018DE 43/48...
- Seite 44 Belastungen möglicherweise nicht stand. Schwere Verletzungen und Tod können die Folge sein. Ausschließlich Originalersatzteile ver- wenden. Bestellung von Ersatzteilen, Werkzeugen und Zubehör sowie Informationen zu den Produkten, die ohne Bestellnummer aufge- führt sind, Ä „Hotline und Kontakt“. 44/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 45 01/2024 EcoGun 246 - MSG00018DE 45/48...
- Seite 46 46/48 EcoGun 246 - MSG00018DE 01/2024...
- Seite 47 01/2024 EcoGun 246 - MSG00018DE 47/48...
- Seite 48 Application Technology Carl-Benz-Str. 34 74321 Bietigheim-Bissingen Germany Telefon: +49 7142 78-0 www.durr.com Originalbetriebsanleitung MSG00018DE, V03 Weitergabe und Vervielfältigung dieses Dokuments sowie Verwertung und Mitteilung seines Inhalts sind nicht gestattet, soweit nicht ausdrücklich zuge- standen. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
