4. Elektrischer Anschluß

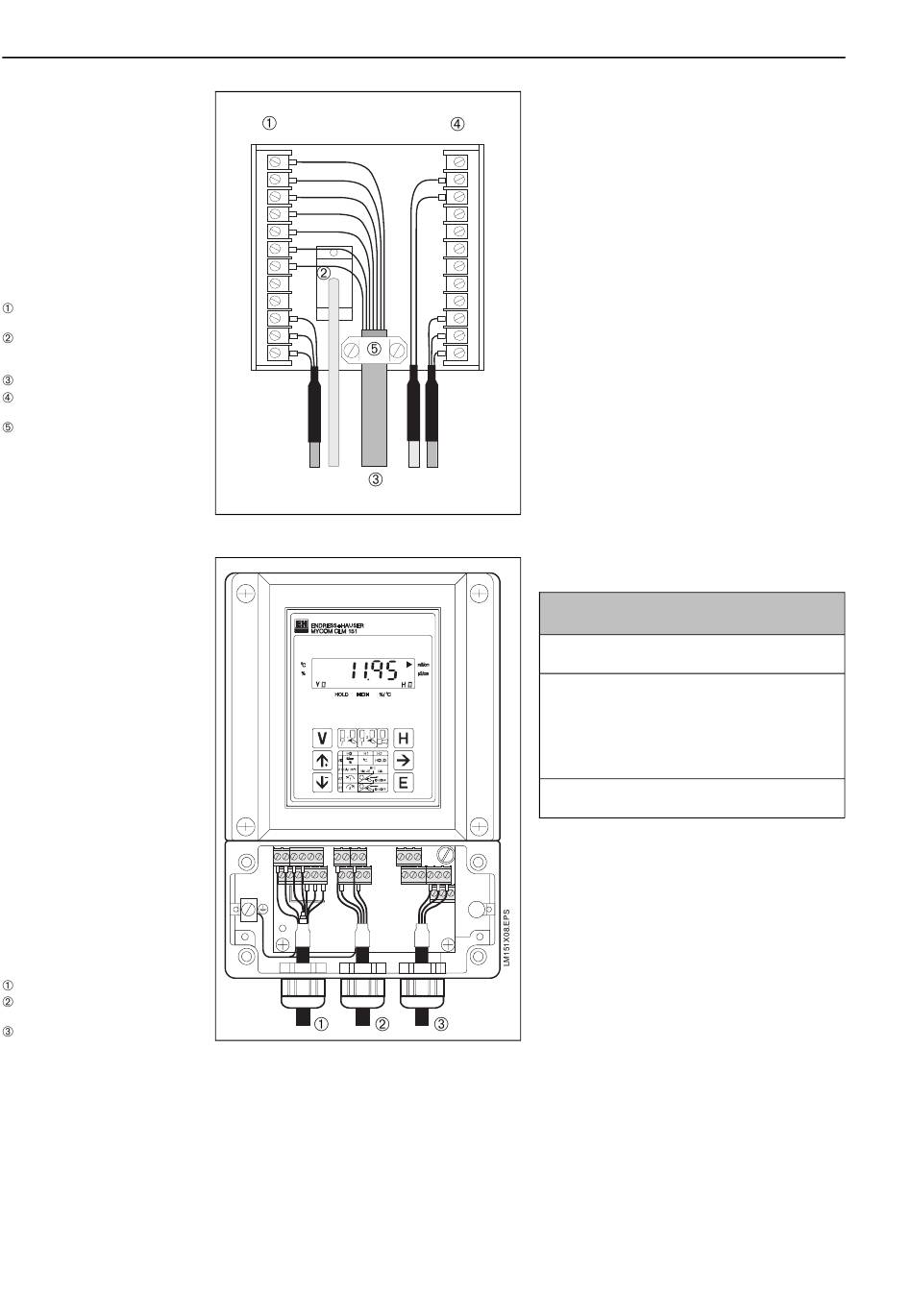

Bild 4.1: Mycom CLM 121
Geräterückseite mit
elektrischen Anschlüssen
Klemmleiste für
Geber- und Signalleitung
Anschlußklemme für Ausgang 2
oder Submin-D-Buchse
(bei digitaler Schnittstelle)
Leitfähigkeits-Meßkabel OMK
Klemmleiste für Netzanschluß
und Schaltkontakte
Zugentlastungsschelle für OMK
und zusätzlich Schirmanschluß
für Meßkabelaußenschirm
Hinweis:
Die Zugentlastungsschelle ist
direkt mit dem Schutzleiter
verbunden.
Bild 4.2: Mycom CLM 151
mit Geräteanschlüssen
im separaten Klemmen-
anschlußraum
Eingang: Leitfähigkeits-Sensor
Ausgang: Temperatur oder
Schnittstelle
Spannungsversorgung
10
mycom CLM 121 / 151 - ID
4.2 Anschluß CLM 121 / 151
Der elektrische Anschluß erfolgt für alle Geber-
und Signalleitungen
• bei Mycom CLM 121
an der Anschlußleiste an der Geräte-
rückseite (Bild 4.1)
• bei Mycom CLM 151
im separaten Klemmenanschlußraum
(Bild 4.2).
– Verschlußschrauben an der Geräte-
unterseite durch die entsprechende
Anzahl an Pg-Verschraubungen ersetzen.
– Anschlußleitungen durch die Pg-Ver-
schraubungen einführen (siehe Bild 4.2).
– Geräteanschluß gemäß Anschlußplan
durchführen (siehe Bild 4.3).
Auf räumlich getrennte Führung von
Signalkabeln gegenüber Netz- und
Leistungsverdrahtung achten.
– Kabelverschraubungen festziehen.
– Deckel des separaten Klemmenanschluß-
raumes einsetzen und Deckelschrauben
festziehen.
Klemmen bei
Mycom CLM 121 / 151
Anschluß-
4,0 mm
querschnitt:
wahlweise 1 Draht mit 2,5 mm
anschließbar: 1 Draht mit 4,0 mm
2 Litzen mit je 1,5 mm
und Endhülsen
1 Litze mit 2,5 mm
und Endhülse
Anschluß-
gem. DIN 45140
kennzeichnung:
2
2
2
2
2
