4.
Elektrischer Anschluß

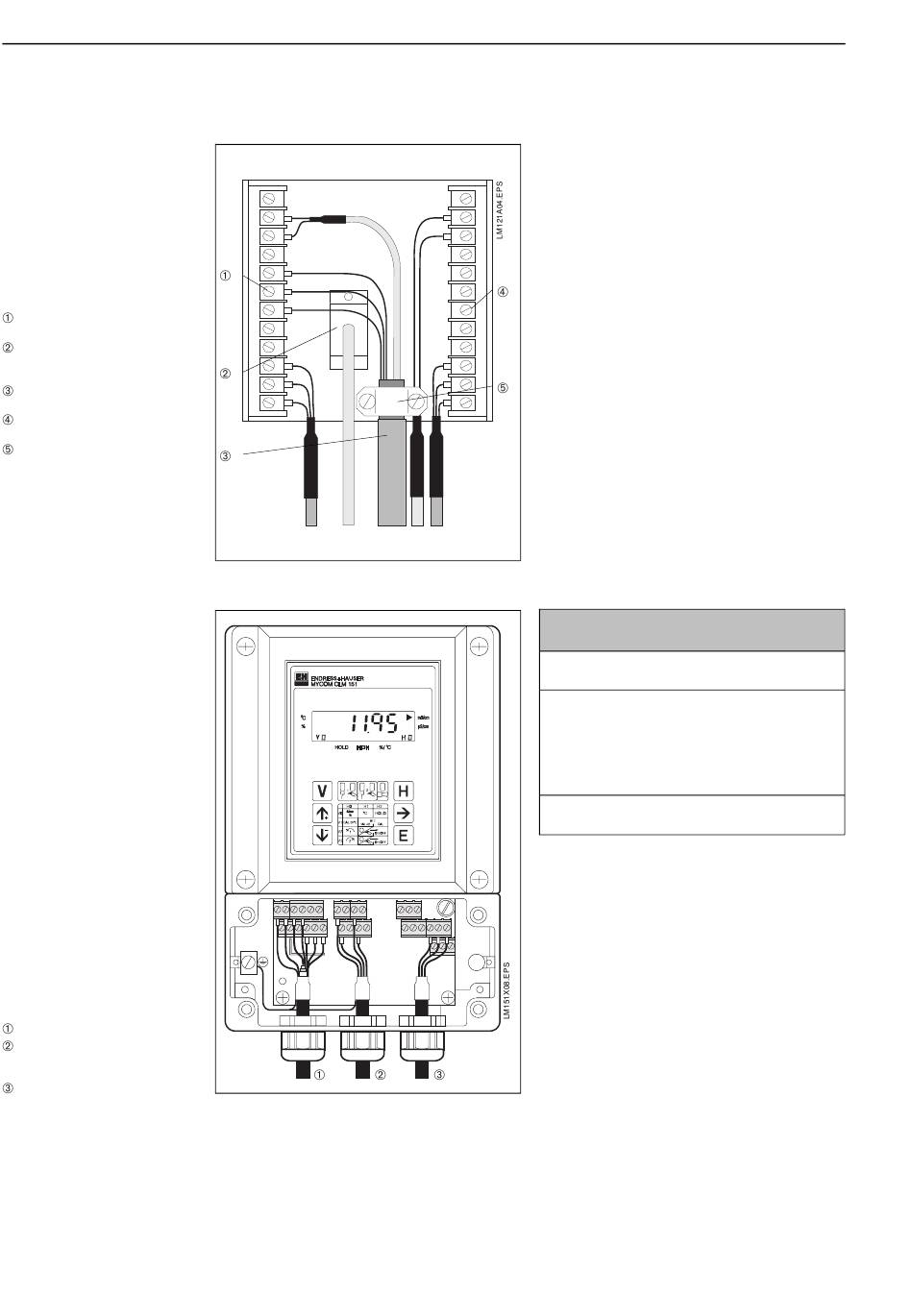

Bild 4.1:
Mycom CLM 121
Geräterückseite mit
elektrischen Anschlüssen
Klemmleiste für
Geber- und Signalleitungen
Anschlußklemme für Ausgang 2
oder Submin-D-Buchse
(bei digitaler Schnittstelle)
Leitfähigkeits-Meßkabel
SMK oder KMK
Klemmleiste für Netzanschluß
und Schaltkontakte
Zugentlastungsschelle für
SMK oder KMK und zusätzlich
Schirmanschluß für Meßkabel-
außenschirm (Außenisolation
unter Schelle entfernen!)
Hinweis:
Die Zugentlastungsschelle ist
direkt mit dem Schutzleiter
verbunden.
Bild 4.2:
Mycom CLM 151
mit Geräteanschlüssen
im separaten Klemmen-
anschlußraum
Eingang:
Leitfähigkeits-Wert
Ausgänge:
Leitfähigkeit,
Temperatur oder
Schnittstelle
Spannungsversorgung
10
4.2
Anschluß CLM 121 / 151
mycom CLM 121 / 151 - CD/MM
Der elektrische Anschluß erfolgt für alle
Geber- und Signalleitungen an der
Anschlußleiste
• bei Mycom CLM 121
an der Anschlußleiste an der Geräte-
rückseite (Bild 4.1)
• bei Mycom CLM 151
im separaten Klemmenanschlußraum
(Bild 4.2):
– Verschlußschrauben an der Geräte-
unterseite durch die entsprechende
Anzahl an Pg-Verschraubungen ersetzen.
– Anschlußleitungen durch die Pg-Ver-
schraubungen einführen (siehe Bild 4.2).
– Geräteanschluß gemäß Anschlußplan
durchführen (siehe Bild 4.3).
Auf räumlich getrennte Führung von
Signalkabeln gegenüber Netz- und
Leistungsverdrahtung achten.
– Kabelverschraubungen festziehen.
– Deckel des separaten Klemmenanschluß-
raumes einsetzen und Deckelschrauben
festziehen.
Klemmen bei
Mycom CLM 121 / 151
Anschluß-
4,0 mm
querschnitt:
wahlweise
1 Draht mit 2,5 mm
anschließbar:
1 Draht mit 4,0 mm
2 Litzen mit je 1,5 mm
und Endhülsen
1 Litze mit 2,5 mm
und Endhülse
Anschluß-
gem. DIN 45140
kennzeichnung:
2
2
2
2
2
