3.
Montage

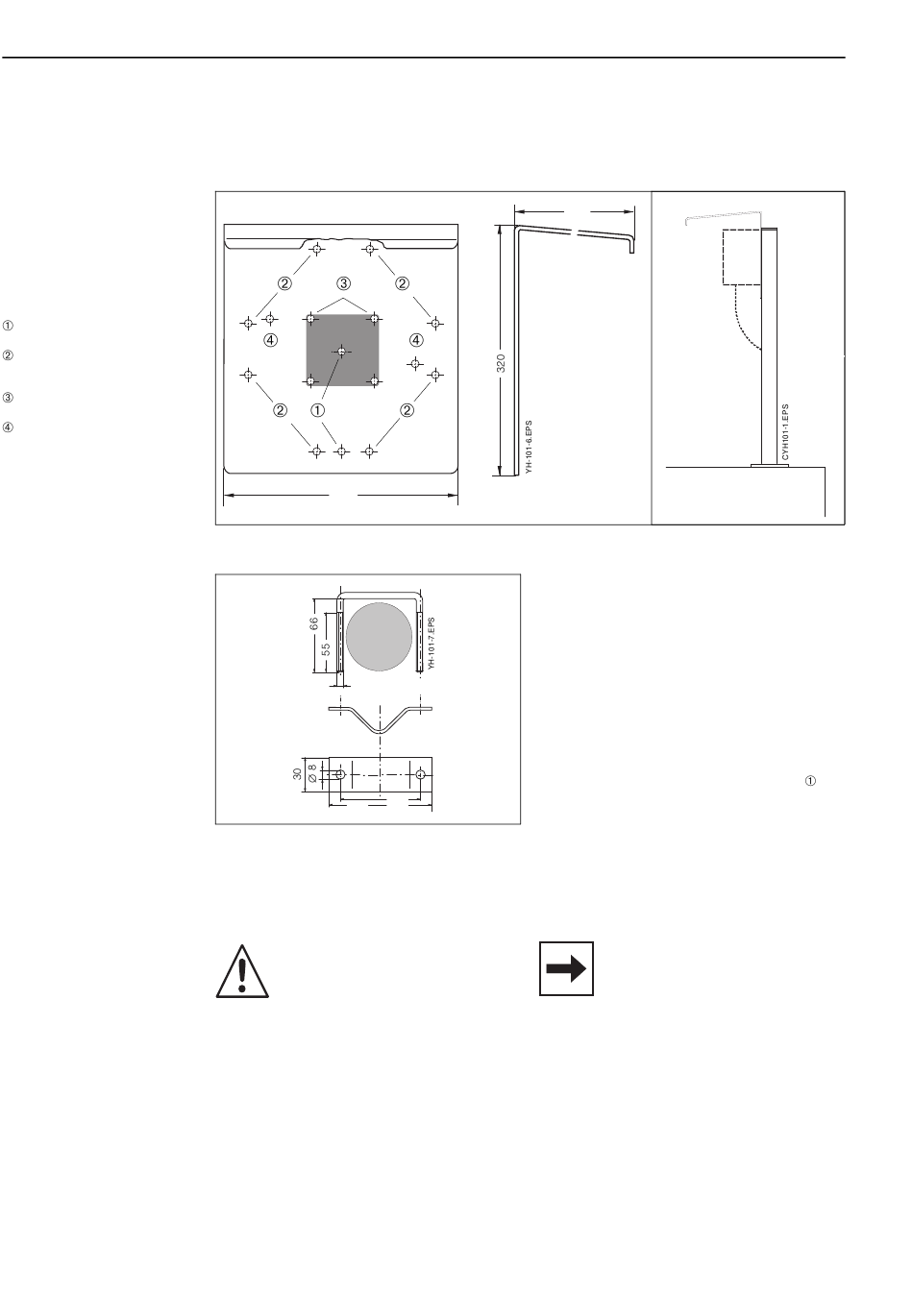

Bild 3.8:
Wetterschutzdach CYY 101
(links)
mit Abmessungen und
Montagepositionen zur
Montage an Standsäule mit
2 Schrauben M8
Montage an Vertikal- oder
Horizontalrohr mit 2 Rundmast-
befestigungen
Montage des Leitfähigkeits-
Meßgeräts Mycom CLM 151
Wandmontage des Leitfähigkeits-
Meßgeräts Mycom CLM 151
Bild 3.9
Wetterschutzdach CYY 101
(rechts)
mit Mycom CLM 151
an Standsäule montiert
Bild 3.10: Mastbefestigungssatz
für Wetterschutzdach
CYY 101, wenn nicht an
Armaturenhalterung
CYH 101 montiert wird
8
3.3
Montage - Zubehör
3.3.1 Wetterschutzdach CYY 101
300
M6
90
Warnung:
Bei direkter Sonneneinstrahlung
muß das Wetterschutzdach
montiert werden.
Zur Montage von Mycom CLM 151 im Freien
ist das Wetterschutzdach CYY 101 erforderlich.
• Meßgerät an Wetterschutzdach montieren
• Wetterschutzdach mit montiertem Meßgerät
– an Standsäule oder
– an Rundmast oder
– an Wand montieren
Lage der Befestigungsbohrungen siehe Bild 3.8
Das Wetterschutzdach CYY 101 kann mittels
zwei Gewindeschrauben (M8) direkt an die
Standsäule der Armaturenhalterung CYH 101
montiert werden (siehe Bild 3.8, Position
70
Zur Befestigung an beliebigen senkrechten
oder waagrechten Rohren und Standsäulen
(max. Querschnitt 70 mm) ist zusätzlich der
Mastbefestigungssatz (siehe Kapitel 9.1 bzw.
Bild 3.10) erforderlich.
mycom CLM 121 / 151 - ID
270
Hinweis:
Der Gehäusedeckel muß nach
erfolgtem Kabelanschluß gleich-
mäßig verschraubt werden.
Die Schrauben sind im Kreis
anzuziehen, um die Dichtheit zu
gewährleisten. Die Pg-Kabel-
verschraubungen sind bis auf
Anschlag festzuziehen.
).
