6. Bedienung

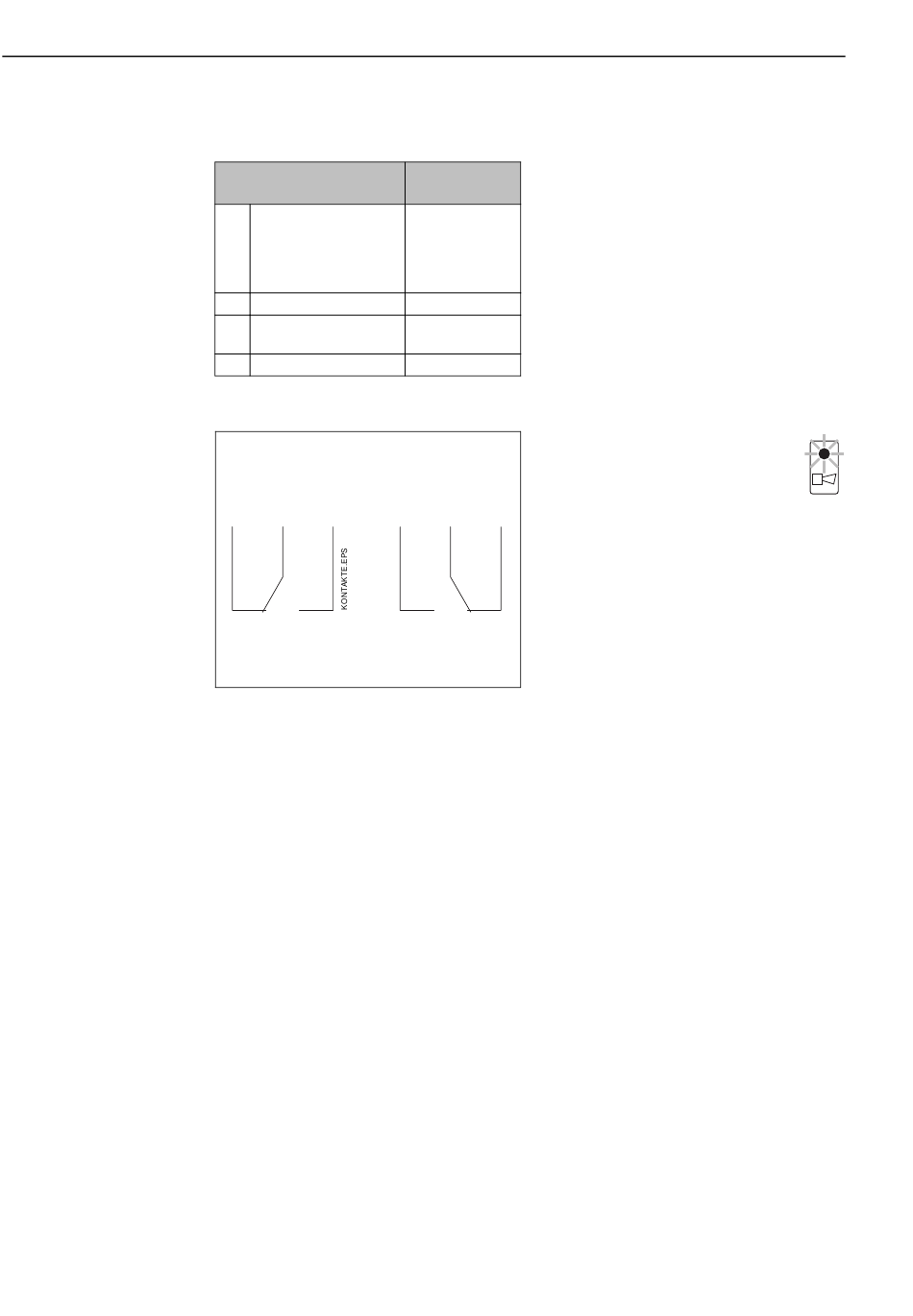

Bild 6.10: Kontaktlagen des
Störmeldekontakts mit
entsprechender Klemmen-
belegung
(gem. Bild 4.3, Kapitel 4.3)
50
6.9.4 Alarmfunktion –
Betriebszustände
Einstellreihenfolge
1. Alarmschwelle
(Betriebsmodus 0)
Alarmschwelle
(Betriebsmodus 1 o. 2)
2. Alarmverzögerung
3. Dauer- oder
Wischkontakt
4. Alarmzuordnung
Störmeldekontakt Betriebszustand
Störung
und Netzausfall
41 42 (43)*
(* nur bei CLM 151)
Matrixposition
V / H
7 / 0
5 / 5
7 / 1
7 / 2
7 / 3
Alarmsituation:
• Alarm-LED blinkt rot
Normal
• Störmeldekontakt EIN
• Fehlernummer in Matrixfeld V9 / H0
41 42 (43)*
(siehe Fehlerliste in Kapitel 7.3).
mycom CLM 121 / 151 - ID
