6. Bedienung
16

6.2.1 Entriegeln der Ebenen

• Betätigen der Taste E im Matrixfeld V0 / H0
(Meßwertanzeigen);
Anzeige wechselt zum Inhalt Matrixfeld
V8 / H9
• Im Feld V8 / H9 wird Codezahl angezeigt
• Ebene 1 Bedienen entriegeln mit
Code 1111 oder
• Ebene 2 Inbetriebnahme und
Ebene 1 Bedienen entriegeln mit Code 2222
• Bestätigen mit Taste E
• Rücksprung zu Matrixfeld V0 / H0
(Meßwertanzeige) durch gleichzeitigen
Druck der Tasten V und H

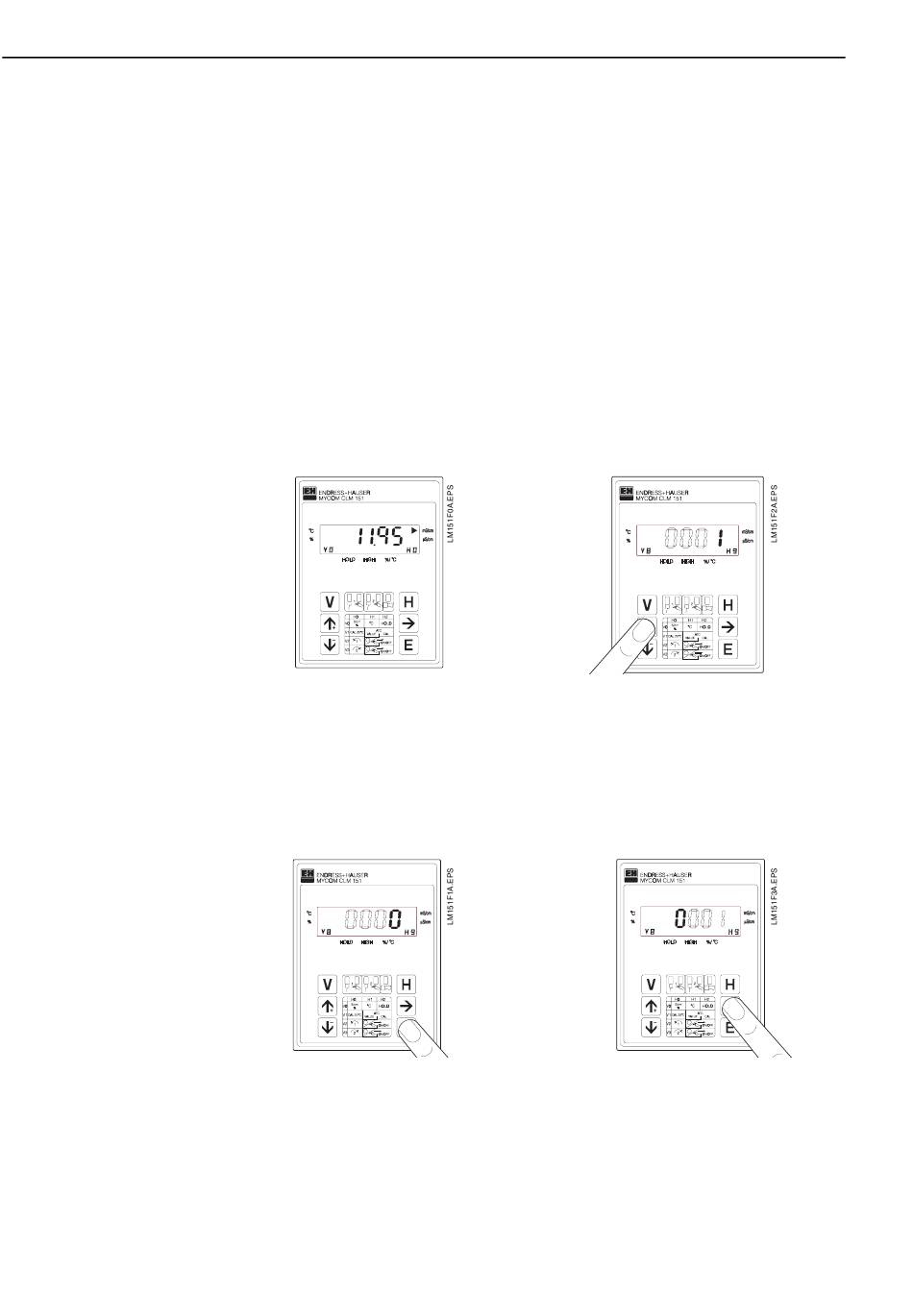

Beispiel zum Entriegeln Ebene1 (Bedienen)
Ausgangszustand:
Gerät ist im Meßbetrieb.
Angezeigte Matrixfeldpostion: V0 / H0
Schritt 1:
Taste ,, E " drücken.
Matrixfeld V8 / H9 ,,Entriegeln / Verriegeln"
ist angewählt.
Dezimalstelle 4 der Anzeige blinkt.
mycom CLM 121 / 151 - ID
Schritt 2:
Mit Taste ,, ↑
" Wert 1 einstellen.
+
Schritt 3:
Mit Taste ,, → " auf Dezimalstelle 1 weiter-
schalten.
Dezimalstelle 1 blinkt.
