Bedienung

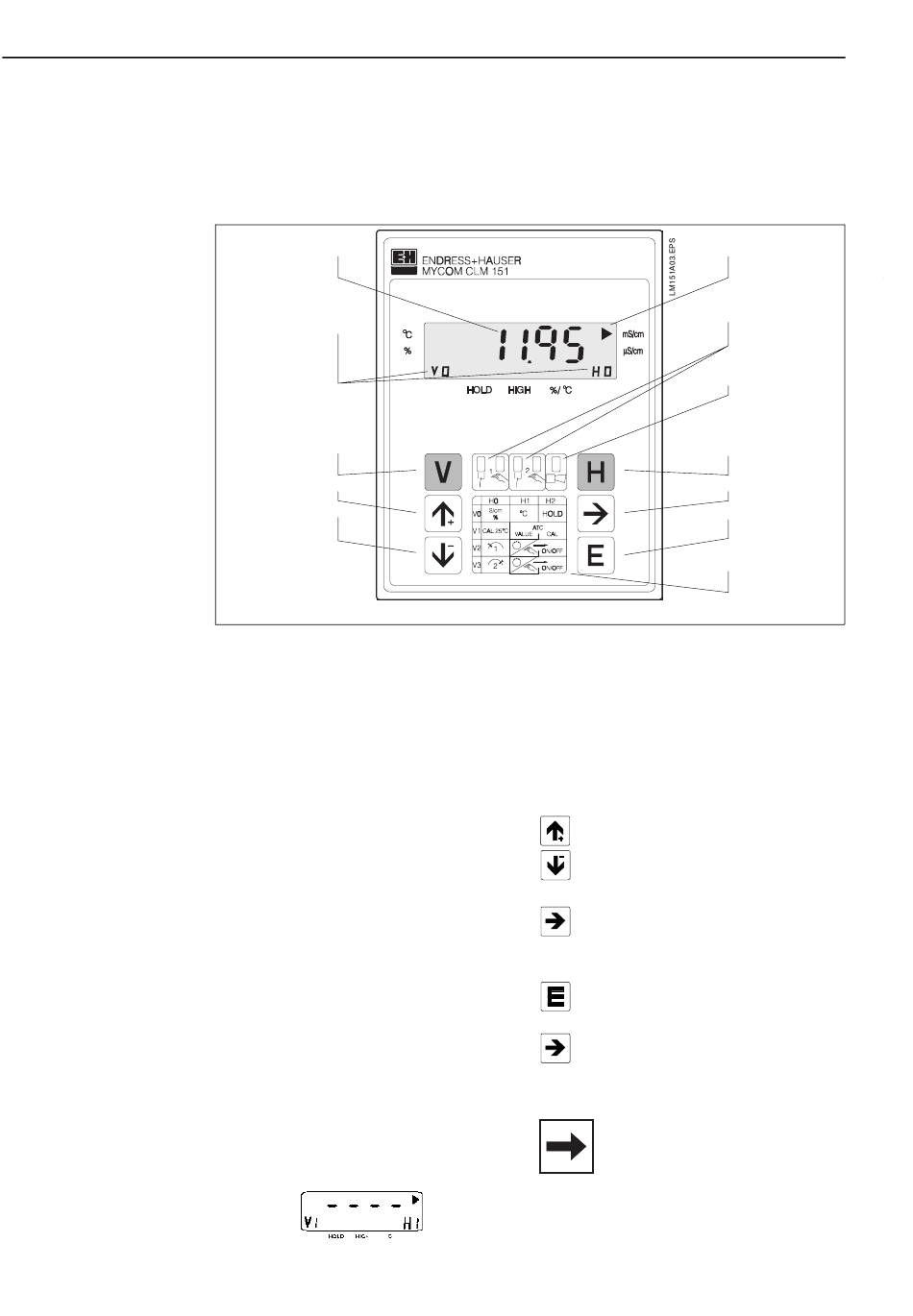

Bild 6.1: Mycom CLM 121 / 151
Geräte-Frontansicht mit
Anzeige- und Bedien-
elementen
14
6. Bedienung
6.1 Allgemeines zur
Gerätebedienung
Meßwert-
Anzeige
Anzeige der
angewählten
Matrixfeld-
Positionen
Funktionstasten:
Anwahl Matrixfeld
vertikal
Wert erhöhen
Wert
vermindern
Die Bedienung des Gerätes ist matrixorientiert,
d.h. jede Funktionsart des Gerätes ist einer
Position in einer 10 x 10 Felder Matrix
(Felder V0 / H0 bis V9 / H9) zugeordnet.
Die Anwahl der einzelnen Bedienfunktionen
erfolgt über die Tasten V (vertikal) und
H (horizontal). Hierbei werden die Matrixfelder
fortlaufend angewählt; auch solche, die nicht
belegt sind.
Die Funktionen der Matrixfelder sind ihrer
Bedeutung nach in 3 Ebenen unterteilt:
• Ebene 0:
Anzeigen
(Leitfähigkeit, Temperatur)
Zutrittscode: kein
• Ebene 1:
Bedienen
(Kalibrieren, Hold)
Zutrittscode: 1111
• Ebene 2:
Inbetriebnahme
(Zuordnung Stromausgang,
Dämpfung; Grenzwertgeber-
funktionen)
Zutrittscode: 2222
Ohne vorherige Code-Eingabe kann nur der
Inhalt der einzelnen Matrixfelder angezeigt
werden.
Alle Matrixfelder, bei denen die entsprechende
Gerätefunktion nicht aktiviert wurde, zeigen:
mycom CLM 121 / 151 - ID
Der Zugang zu den Ebenen 1 und 2 ist jeweils
durch einen Zutrittscode gesichert.
Ist Ebene 2 entriegelt, sind damit auch alle
Funktionen der Ebene 1 für den Bediener
zugänglich.
Tasten zur Werte- und Funktionseingabe:
Einstellung von Werten
Anwahl der Dezimalstelle, d.h.
Sprung auf die höchste, zweithöchste
usw. Dezimalstelle in zyklischer
Reihenfolge
Übernahme von Werten
Neuaufruf
Hinweis:
Nach jeder Betriebsunterbrechung
geht das Gerät automatisch in die
Bedienfunktion Anzeigen
(Matrixfeld V0 / H0) zurück.
Hinweis- /
Statuspfeile
LEDs für Relais-
Schaltzustände
Alarm-LED
Funktionstasten:
Anwahl Matrixfeld
horizontal
Stellenanwahl
Wert
übernehmen
Ausschnitt
Matrixfeld
