mycom CLM 121 / 151 - ID
3.2.4 Rohrmontage
Die Montage des Feldgehäuses Mycom
CLM 151 an vertikalen oder horizontalen
Rohren mit max. Rohrdurchmesser 70 mm
erfolgt mittels der mitgelieferten Teile des
Gehäusebefestigungssatzes.
max.
∅ 70
max.
∅ 70
Die Gehäusebefestigungselemente sind
gemäß Bilder 3.6 und 3.7 an der Geräte-
rückseite zu montieren.
Lieferbares Zubehör für Mycom CLM 151:
siehe Kapitel 9.1.
max.
∅ 70
3.

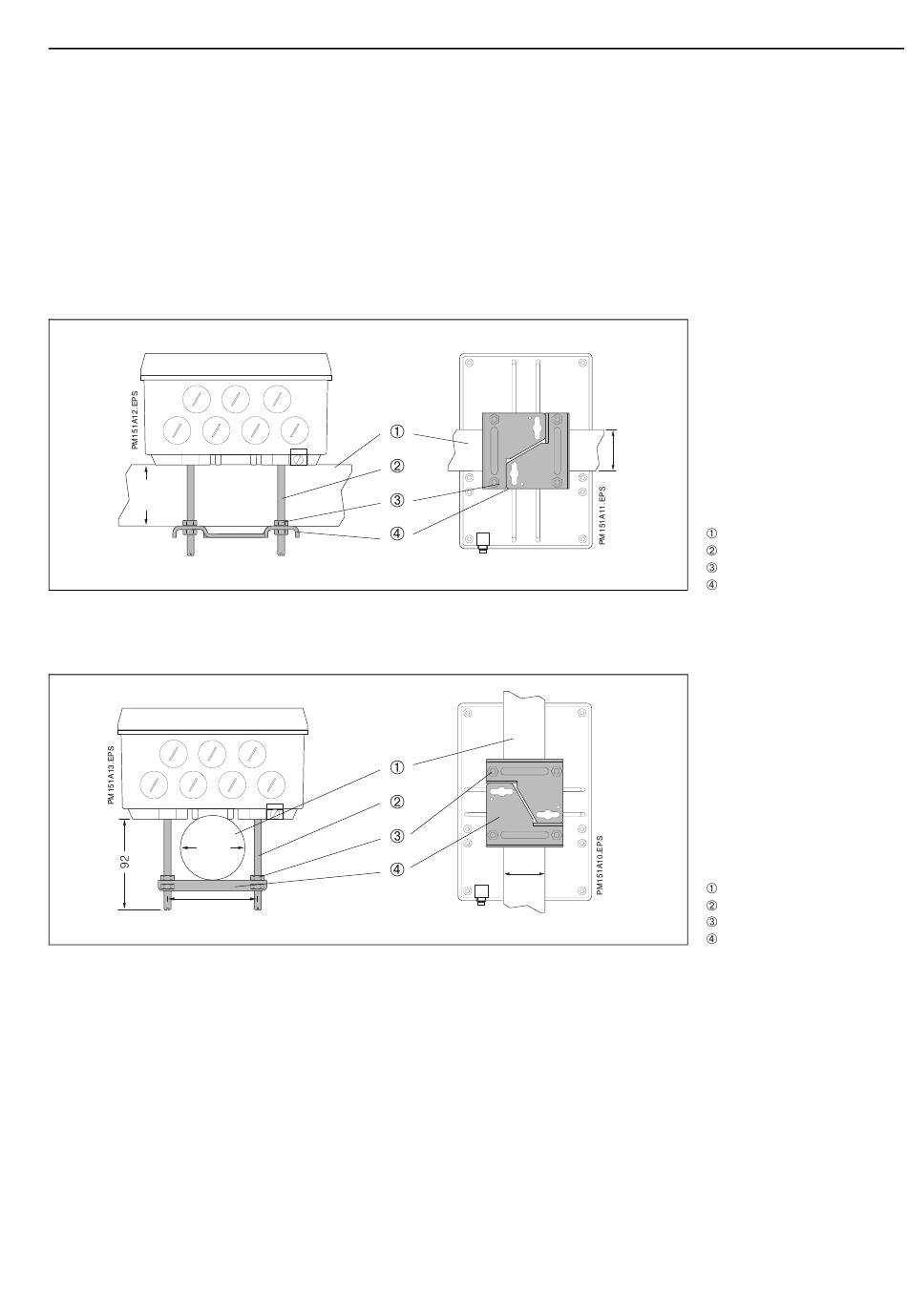

Bild 3.6: Montage des Feldgehäuses
max.
am Horizontalrohr
∅ 70
links: Unterseite
rechts: Rückseite
Horizontalrohr
Gewindestangen M6 x 92
Befestigungsmutter M6
Befestigungsplatte
Bild 3.7: Montage des Feldgehäuses
am Vertikalrohr
links: Unterseite
rechts: Rückseite
Vertikalrohr
Gewindestangen M6 x 92
Befestigungsmutter M6
Befestigungsplatte
