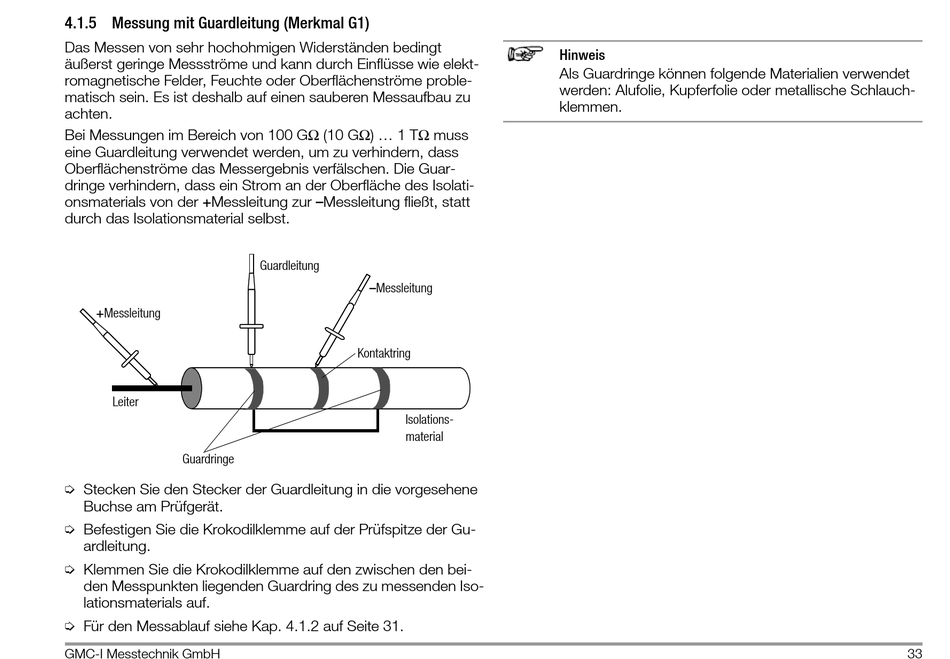

4.1.5 Messung mit Guardleitung (Merkmal G1)
Das Messen von sehr hochohmigen Widerständen bedingt
äußerst geringe Messströme und kann durch Einflüsse wie elekt-
romagnetische Felder, Feuchte oder Oberflächenströme proble-
matisch sein. Es ist deshalb auf einen sauberen Messaufbau zu
achten.
Bei Messungen im Bereich von 100 GΩ (10 GΩ) ... 1 TΩ muss
eine Guardleitung verwendet werden, um zu verhindern, dass
Oberflächenströme das Messergebnis verfälschen. Die Guar-
dringe verhindern, dass ein Strom an der Oberfläche des Isolati-
onsmaterials von der +Messleitung zur –Messleitung fließt, statt
durch das Isolationsmaterial selbst.
+Messleitung
Leiter
Guardringe
Ð Stecken Sie den Stecker der Guardleitung in die vorgesehene
Buchse am Prüfgerät.
Ð Befestigen Sie die Krokodilklemme auf der Prüfspitze der Gu-
ardleitung.
Ð Klemmen Sie die Krokodilklemme auf den zwischen den bei-
den Messpunkten liegenden Guardring des zu messenden Iso-
lationsmaterials auf.
Ð Für den Messablauf siehe Kap. 4.1.2 auf Seite 31.
GMC-I Messtechnik GmbH
Guardleitung
–Messleitung
Kontaktring
Isolations-
material
Hinweis
Als Guardringe können folgende Materialien verwendet
werden: Alufolie, Kupferfolie oder metallische Schlauch-
klemmen.
33
