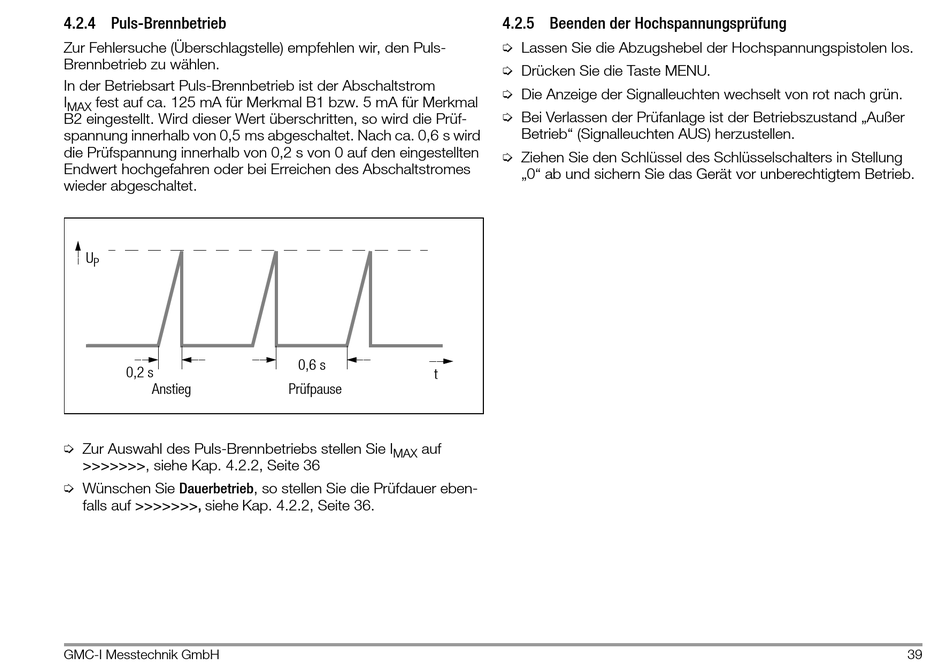

4.2.4 Puls-Brennbetrieb
Zur Fehlersuche (Überschlagstelle) empfehlen wir, den Puls-
Brennbetrieb zu wählen.
In der Betriebsart Puls-Brennbetrieb ist der Abschaltstrom
I
fest auf ca. 125 mA für Merkmal B1 bzw. 5 mA für Merkmal
MAX
B2 eingestellt. Wird dieser Wert überschritten, so wird die Prüf-
spannung innerhalb von 0,5 ms abgeschaltet. Nach ca. 0,6 s wird
die Prüfspannung innerhalb von 0,2 s von 0 auf den eingestellten
Endwert hochgefahren oder bei Erreichen des Abschaltstromes
wieder abgeschaltet.
U
P
0,2 s
Anstieg
Ð Zur Auswahl des Puls-Brennbetriebs stellen Sie I
>>>>>>>, siehe Kap. 4.2.2, Seite 36
Ð Wünschen Sie Dauerbetrieb, so stellen Sie die Prüfdauer eben-
falls auf >>>>>>>, siehe Kap. 4.2.2, Seite 36.
GMC-I Messtechnik GmbH
0,6 s
t
Prüfpause
auf
MAX
4.2.5 Beenden der Hochspannungsprüfung
Ð Lassen Sie die Abzugshebel der Hochspannungspistolen los.
Ð Drücken Sie die Taste MENU.
Ð Die Anzeige der Signalleuchten wechselt von rot nach grün.
Ð Bei Verlassen der Prüfanlage ist der Betriebszustand „Außer
Betrieb" (Signalleuchten AUS) herzustellen.
Ð Ziehen Sie den Schlüssel des Schlüsselschalters in Stellung
„0" ab und sichern Sie das Gerät vor unberechtigtem Betrieb.
39
