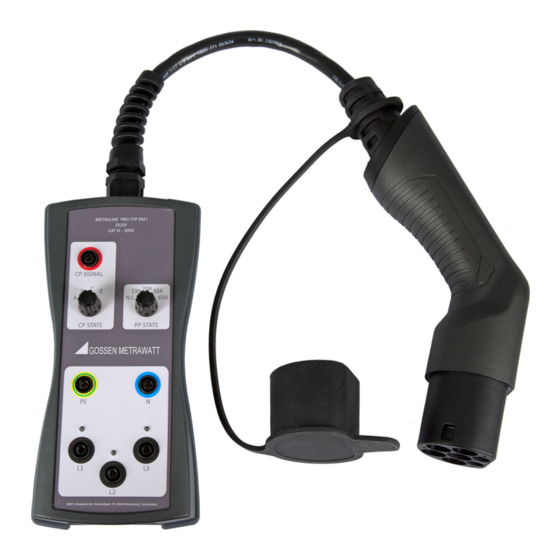

- Seite 1 Bedienungsanleitung METRALINE PRO-TYP EM I/II/III 1- und 3-phasiger Prüfadapter zum Prüfen von E-Ladepunkten 3-447-060-01 mit dem PROFITEST MTECH+ (IQ) und MXTRA (IQ) 2/4.22...
-
Seite 3: Inhaltsverzeichnis
Sicherheitsvorschriften ........................2 Anwendung ............................2 Produktübersicht..........................4 Inbetriebnahme ........................... 5 VDE-Prüfung an Ladestationen mit Hilfe des Prüfadapters METRALINE PRO-TYP EM I/II/III ..... 5 Wartung ............................... 6 Technische Daten ..........................6 Anhang: Praxisinformationen zur Prüfung von Ladestationen ............7 Rücknahme und umweltverträgliche Entsorgung ................12 Kontakt, Support und Service ...................... -
Seite 4: Sicherheitsvorschriften
Bitte lesen Sie diese wichtigen Informationen! Bestimmungsgemäße Verwendung Der Prüfadapter METRALINE PRO-TYP EM I/II/III ist ausschließlich für die Durchführung von DIN VDE 0100-600/DIN VDE 0105-100-Prüfungen zur Wirksamkeit von Schutzmaßnahmen an Ladesäulen für Elektrofahrzeuge mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt. Dazu stellt der Prüfadapter METRALINE PRO-TYP EM I/II/III die Verbindung zwischen Ladesäule und... - Seite 5 • Fähigkeit, Gefahren in Zusammenhang mit Elektrizität zu erkennen Warnung! Gefahr! Der Prüfadapter METRALINE PRO-TYP EM I/II/III darf nur verwendet werden, um DIN VDE 0100- 600/DIN VDE 0105-100-Prüfungen an Ladesäulen für Elektrofahrzeugen mit Anschlussbuchse Typ 2 (Mode 3 Laden) durchzuführen.
-
Seite 6: Produktübersicht
Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Produktübersicht Lieferumfang • Prüfadapter METRALINE PRO-TYP EM I/II/III • Bedienungsanleitung Aufbau des Geräts METRALINE PRO-TYP EM I (Z525F) METRALINE PRO-TYP EM II (Z525G) METRALINE PRO-TYP EM III (Z525H) METRALINE PRO-TYP EM II (Z525K) Erklärung 1. -
Seite 7: Inbetriebnahme
Das Gerät darf ausschließlich von geschultem Fachpersonal eingesetzt werden. Anschluss eines PROFITEST MASTERs (PROFITEST MTECH+ (IQ) und MXTRA (IQ)) Der Prüfadapter verfügt über Messbuchsen (3) (METRALINE PRO-TYP EM I) oder eine Schuko- Steckdose bzw. eine Steckdose Typ 13 gem. SN 441011 (7) (METRALINE PRO-TYP EM II, METRALINE PRO-TYP EM III), an die ein PROFITEST MASTER angeschlossen werden kann. -
Seite 8: Wartung
Stande kommen. Phasenanzeige Zur Anzeige der Phasen verfügt der Prüfadapter METRALINE PRO-TYP EM I/II/III über LEDs (4). Sobald die Phasen Spannung führen, leuchten die LEDs rot. Je nach Gestaltung der Ladestation können eine oder drei Phasen aktiv sein. -
Seite 9: Anhang: Praxisinformationen Zur Prüfung Von Ladestationen
Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Anhang: Praxisinformationen zur Prüfung von Ladestationen Seite 7... - Seite 10 Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Seite 8...
- Seite 11 Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Seite 9...
- Seite 12 Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Seite 10...
- Seite 13 Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Seite 11...
-
Seite 14: Rücknahme Und Umweltverträgliche Entsorgung
Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Rücknahme und umweltverträgliche Entsorgung Dieses Gerät fällt unter die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) und deren nationale Umsetzung als Elektro- und Elektronikgerätegesetz (ElektroG) über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten. -
Seite 15: Kontakt, Support Und Service
Bedienungsanleitung Prüfadapter METRALINE PRO-TYP EM I/II/III Kontakt, Support und Service Gossen Metrawatt GmbH erreichen Sie direkt und unkompliziert, wir haben eine Nummer für alles! Ob Support, Schulung oder individuelle Anfrage, hier beantworten wir jedes Anliegen: +49 911 8602-0 Montag – Donnerstag: 08:00 Uhr –... - Seite 16 © Gossen Metrawatt GmbH Erstellt in Deutschland • Änderungen / Irrtümer vorbehalten • Eine PDF-Version finden Sie im Internet Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und Firmennamen sind das Eigentum ihrer jeweiligen Besitzer. All trademarks, registered trademarks, logos, product names, and company names are the property of their respective owners.
