Parameterbedeutungen bei variabler und fester Prüfspannung
Prüfspg.
U
:
Prüfspannung in festen Schritten
NENN
(100/250/500 V, 1.00/1.50/2.00/2.50/5.00 kV)
U
:
Variable Prüfspannung
VAR
(100 V ... 5.00 kV in 50 V-Schritten)
U
Prüfspannung
ISO
Limit R
Grenzwert des Isolationswiderstandes
ISO
(bei Unterschreitung: Messung nicht erfolgreich)
Prüfdauer Maximale Prüfdauer in Sekunden
<Auto>:
Messung bis eingeschwungener Zustand
Zeit in sec.: Messung = 1 ... 120 Sekunden lang
>>>>:
Dauermessung; Abbruch mit Taste MENU
Zeit in min log: Messung = 2 ... 60 Minuten lang mit auto-
matischer Speicherung von 30 Messwerten in äquidis-
tanten Zeitabständen mit Angabe der jeweils aktuellen
Prüfzeit (siehe Kap. 4.1.4 auf Seite 32).
Parameterbedeutungen bei Stufenverlauf
Prüfspg.
U
:
Prüfspannung als Stufenverlauf
STEP
U
Endwert des Stufenverlaufs
(ISO) END
(250 V ... 5.00 kV in 250 V-Schritten)
ΔR
maximal zulässige statistische Abweichung vom
Lim
gemessenen Mittelwert
Δt/250V
Verweilzeit je Stufe (10 s ... 50 s)
Zurücksetzen der Parameterwerte auf die der Werkseinstellung,
siehe Seite 22.
Hinweis
Bei sehr hochohmigen Isolationswiderständen kann der
kapazitive Einfluss der Messperson bzw. der Messleitung
den Messwert verfälschen.
GMC-I Messtechnik GmbH

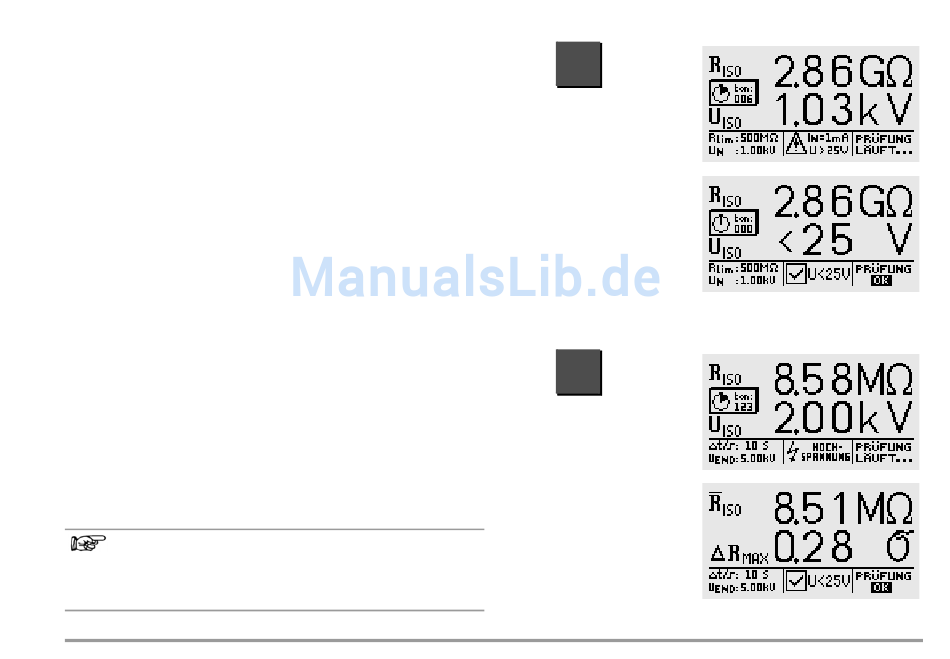

4.1.2 Prüfung starten (U
NENN
START
Ergebnisanzeige
am Ende der Prüfung
4.1.3 Prüfung starten (U
STEP
START
, U
)
VAR
)
31
