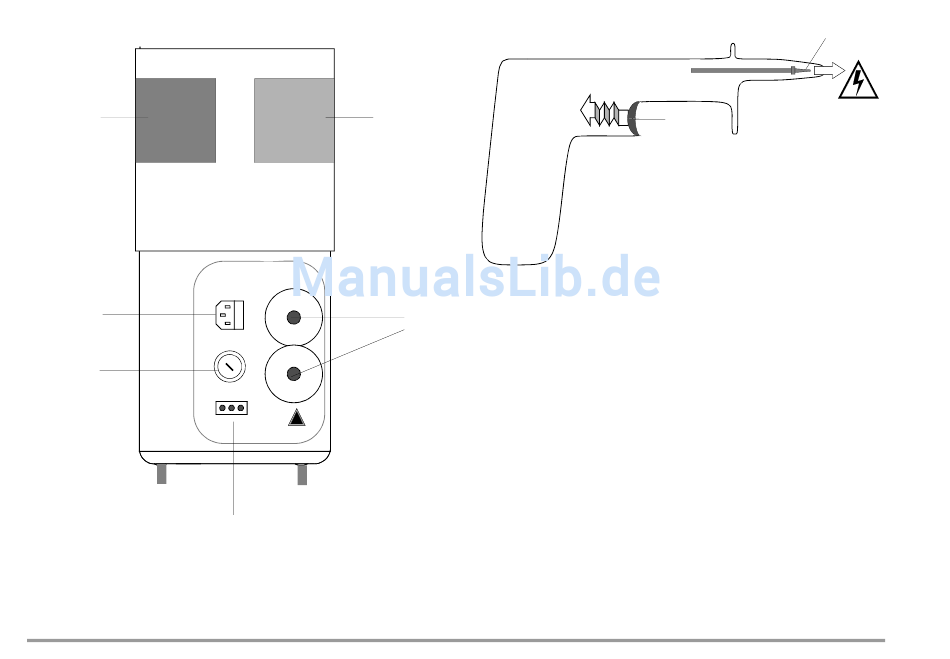

Hochspannungsmodul PROFITEST 204 HP/HV
Anschlussseite
4
4
I
0
!
3
Eine Nachrüstung des Hochspannungsmoduls, Merkmal B1 oder
6
B2, kann nur durch die GMC-I Service GmbH erfolgen. Das
Hochspannungsmodul wird anschließend vom
METRISO PRIME+ gesteuert.
1 Kaltgerätestecker zur Stromversorgung des Hochspannungsmoduls
mit Einschub für Schmelzsicherung
2 Schlüsselschalter gegen unbefugtes Einschalten
3 Anschluss für externe Signalleuchten, siehe Kap. 3.2.3, Seite 18
4 Signalleuchte grün brennt, Hochspannungsmodul ist betriebsbereit
5 Signalleuchte rot brennt, Hochspannungsmodul ist einschaltbereit
Vorsicht Gefahr !
6 fest angeschlossene Messleitungen
7 Abzugshebel (Schalter).
Die Schalter-Hochspannungspistole ist im Gegensatz zur Hochspannungs-
pistole ohne Schalter unterhalb des Handgriffs auf der Anschlussleitung
markiert (roter Klemmring).
8 versenkte Sicherheitsprüfspitze
7
Schalter-Hochspannungspistole
GMC-I Messtechnik GmbH
