Kurzbedienungsanleitung
Short-form Operating Instructions

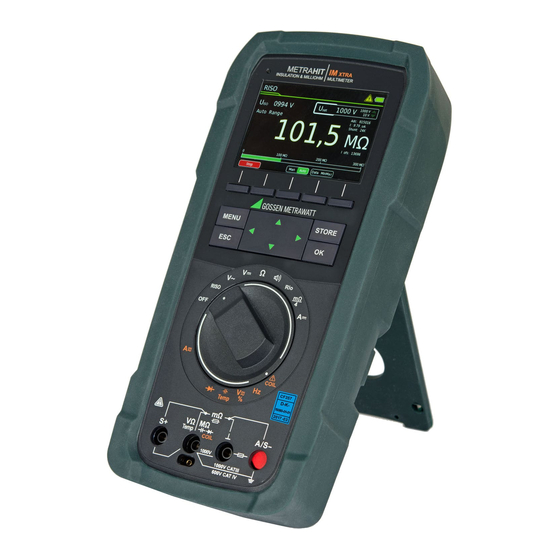

METRAHIT
IM
Bitte lesen Sie unbedingt die ausführliche
Bedienungsanleitung im Format PDF unter
www.gossenmetrawatt.com.
Die Kurzbedienungsanleitung ersetzt nicht
die ausführliche Bedienungsanleitung!
Download Center
&
METRAHIT
XTRA
IM
-
E
DRIVE
3-349-988-15
Please make sure to read the detailed
operating instructions in pdf format at
www.gossenmetrawatt.com.
The short-form instructions are no
substitute for the detailed instructions!
2/1.18
