– Ω –
Messungen V/Hz – R
SL

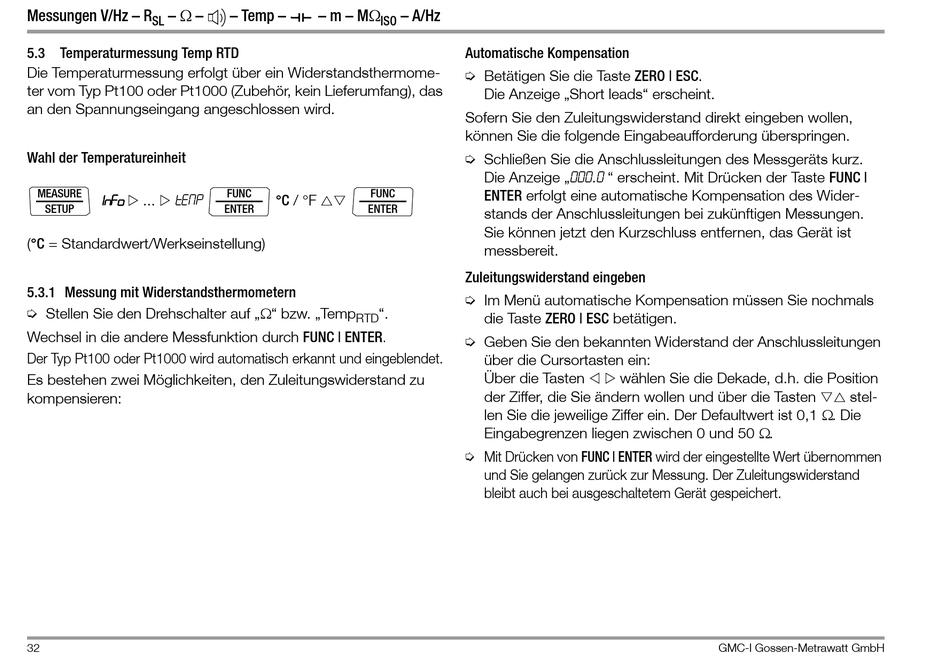

5.3 Temperaturmessung Temp RTD
Die Temperaturmessung erfolgt über ein Widerstandsthermome-
ter vom Typ Pt100 oder Pt1000 (Zubehör, kein Lieferumfang), das
an den Spannungseingang angeschlossen wird.
Wahl der Temperatureinheit
MEASURE
1nFo
tEMP
...
SETUP
(°C = Standardwert/Werkseinstellung)
5.3.1 Messung mit Widerstandsthermometern
➭ Stellen Sie den Drehschalter auf „Ω" bzw. „Temp
Wechsel in die andere Messfunktion durch FUNC | ENTER.
Der Typ Pt100 oder Pt1000 wird automatisch erkannt und eingeblendet.
Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu
kompensieren:
32
– Temp –
– m – MΩ
– A/Hz
ISO
FUNC
FUNC
°C / °F
ENTER
ENTER
".
RTD
Automatische Kompensation
➭ Betätigen Sie die Taste ZERO | ESC.
Die Anzeige „Short leads" erscheint.
Sofern Sie den Zuleitungswiderstand direkt eingeben wollen,
können Sie die folgende Eingabeaufforderung überspringen.
➭ Schließen Sie die Anschlussleitungen des Messgeräts kurz.
Die Anzeige „000.0 " erscheint. Mit Drücken der Taste FUNC |
ENTER erfolgt eine automatische Kompensation des Wider-
stands der Anschlussleitungen bei zukünftigen Messungen.
Sie können jetzt den Kurzschluss entfernen, das Gerät ist
messbereit.
Zuleitungswiderstand eingeben
➭ Im Menü automatische Kompensation müssen Sie nochmals
die Taste ZERO | ESC betätigen.
➭ Geben Sie den bekannten Widerstand der Anschlussleitungen
über die Cursortasten ein:
Über die Tasten
wählen Sie die Dekade, d.h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten
len Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,1 Ω. Die
Eingabegrenzen liegen zwischen 0 und 50 Ω.
➭ Mit Drücken von FUNC | ENTER wird der eingestellte Wert übernommen
und Sie gelangen zurück zur Messung. Der Zuleitungswiderstand
bleibt auch bei ausgeschaltetem Gerät gespeichert.
stel-
