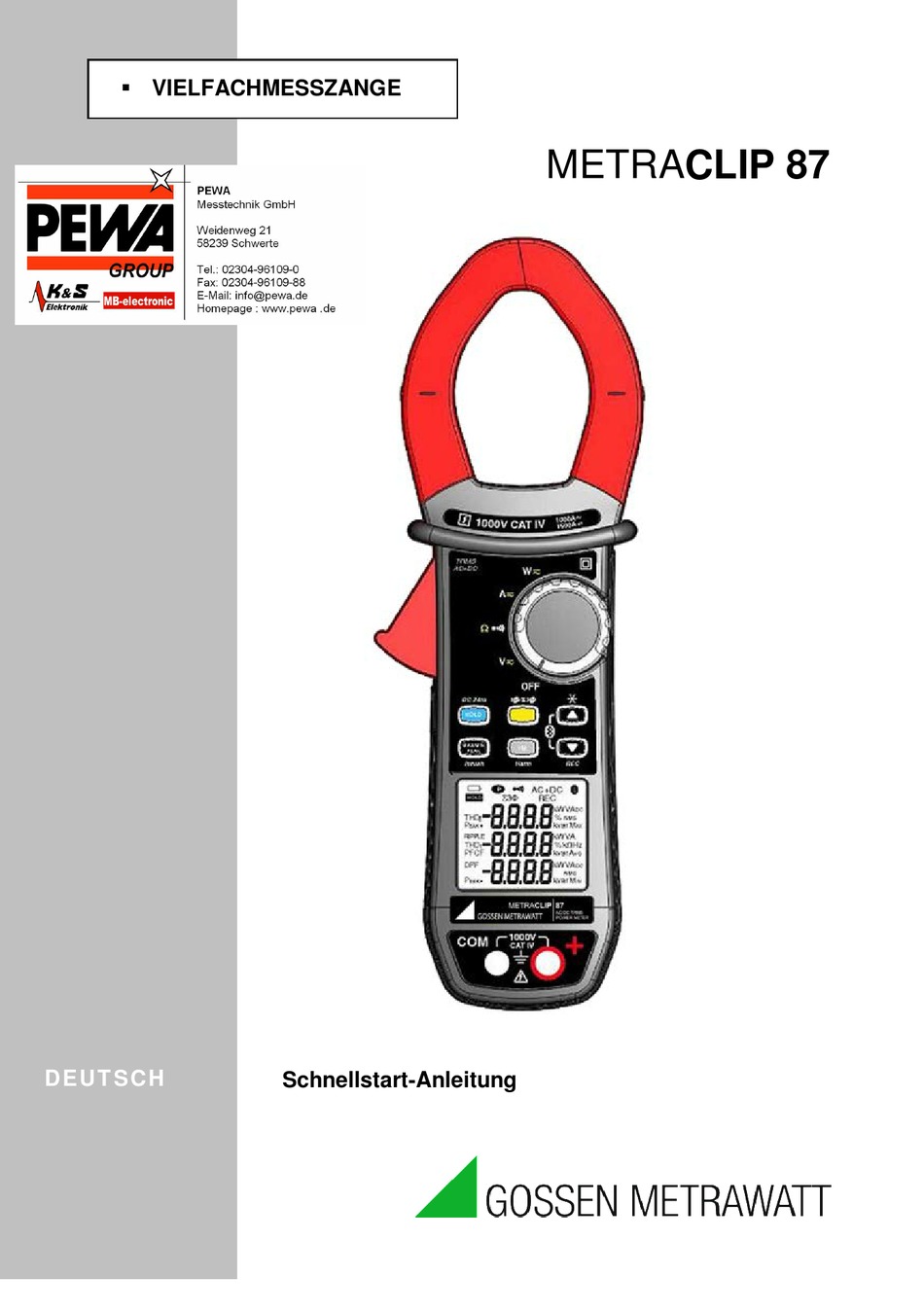

- Seite 1 VIELFACHMESSZANGE METRACLIP 87 DEUT SCH Schnellstart-Anleitung...
- Seite 2 Vielfachmesszange METRACLIP 87 Deutsch Sie haben eine Vielfachmesszange METRACLIP 87 erworben und wir danken Ihnen für das Vertrauen. Um die optimale Anwendung Ihres Geräts zu gewährleisten, bitten wir Sie: • diese Bedienungsanleitung sorgfältig zu lesen • die Anwendungshinweise genau zu beachten. Bedeutung der verwendeten Symbole: ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.
- Seite 3 Deutsch Vielfachmesszange METRACLIP 87 SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC 61010-2-032 in der Messkategorie IV für Spannungen bis 1 000 V in geschlossenen Räumen, bei einem Verschmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2 000 m.
- Seite 4 Vielfachmesszange METRACLIP 87 Deutsch MESSKATEGORIEN Definition der Messkategorien: CAT II : Kreise, die direkt an die Niederspannungs-Installation angeschlossen sind. Beispiele: Stromanschluss von Haushaltsgeräten oder tragbaren Elektrowerkzeugen. CAT III : Stromversorgungskreise in der Elektro-Installation eines Gebäudes. Beispiele: Verteilerschränke, Trennschalter, Sicherungen, stationäre Maschinen und Geräte. CAT IV : Quellenstromkreise in der Niederspannungs-Elektro-Installation eines Gebäudes.
- Seite 5 Deutsch Vielfachmesszange METRACLIP 87 DREHSCHALTER Der Drehschalter hat fünf Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Tonsignal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben. Messfunktion OFF –...
- Seite 6 Vielfachmesszange METRACLIP 87 Deutsch ANZEIGE Funktion Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit Anzeige besonderer Größen Anzeige der Stromart (AC, DC oder AC+DC) Anzeige, dass Batterie verbraucht ist 1.3.1 Symbole in der Anzeige Symbol Bedeutung Wechselstrom bzw.
- Seite 7 Deutsch Vielfachmesszange METRACLIP 87 Hertz (Frequenz) Wirkleistung (Watt) Ampère (Stromstärke) Prozentwert Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten Vorsatz Kilo- für Maßeinheiten Blindleistung Scheinleistung Leistungsfaktor (Power Factor) Verschiebungsfaktor DPF (cos ϕ) Facteur de crête RIPPLE Restwelligkeit (bei DC-Größen) Gesamt-Oberschwingungsanteil in Bezug zur Grundschwingung Gesamt-Oberschwingungsanteil in Bezug zum Echteffektivwert des Signals...
- Seite 8 Vielfachmesszange METRACLIP 87 Deutsch ANSCHLUSSBUCHSEN Die Anschlussbuchsen sind wie folgt zu benutzen: Funktion COM-Anschluss („kalter“ Messpunkt, Minuspol) + Anschluss („heißer“ Messpunkt, Pluspol) ANWENDUNG ERSTE INBETRIEBNAHME Setzen Sie die mit dem Gerät gelieferten Batterien wie folgt in die Vielfachmesszange ein: Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel (Nr. 1) auf der Rückseite der Messzange.
