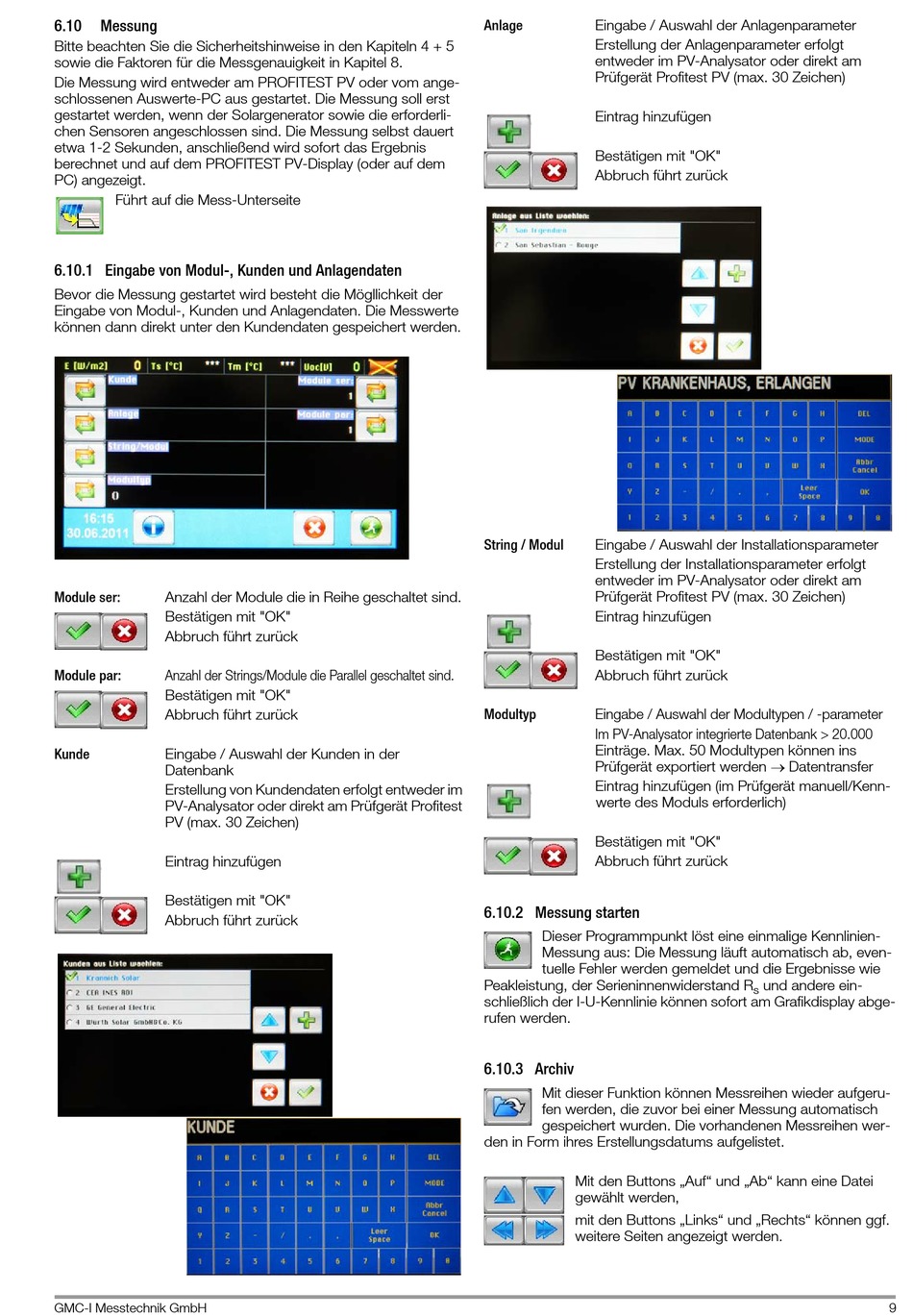

6.10
Messung
Bitte beachten Sie die Sicherheitshinweise in den Kapiteln 4 + 5
sowie die Faktoren für die Messgenauigkeit in Kapitel 8.
Die Messung wird entweder am PROFITEST PV oder vom ange-
schlossenen Auswerte-PC aus gestartet. Die Messung soll erst
gestartet werden, wenn der Solargenerator sowie die erforderli-
chen Sensoren angeschlossen sind. Die Messung selbst dauert
etwa 1-2 Sekunden, anschließend wird sofort das Ergebnis
berechnet und auf dem PROFITEST PV-Display (oder auf dem
PC) angezeigt.
Führt auf die Mess-Unterseite
6.10.1 Eingabe von Modul-, Kunden und Anlagendaten
Bevor die Messung gestartet wird besteht die Mögllichkeit der
Eingabe von Modul-, Kunden und Anlagendaten. Die Messwerte
können dann direkt unter den Kundendaten gespeichert werden.
Module ser:
Anzahl der Module die in Reihe geschaltet sind.
Bestätigen mit "OK"
Abbruch führt zurück
Module par:
Anzahl der Strings/Module die Parallel geschaltet sind.
Bestätigen mit "OK"
Abbruch führt zurück
Kunde
Eingabe / Auswahl der Kunden in der
Datenbank
Erstellung von Kundendaten erfolgt entweder im
PV-Analysator oder direkt am Prüfgerät Profitest
PV (max. 30 Zeichen)
Eintrag hinzufügen
Bestätigen mit "OK"
Abbruch führt zurück
GMC-I Messtechnik GmbH
Anlage
Eingabe / Auswahl der Anlagenparameter
Erstellung der Anlagenparameter erfolgt
entweder im PV-Analysator oder direkt am
Prüfgerät Profitest PV (max. 30 Zeichen)
Eintrag hinzufügen
Bestätigen mit "OK"
Abbruch führt zurück
String / Modul
Eingabe / Auswahl der Installationsparameter
Erstellung der Installationsparameter erfolgt
entweder im PV-Analysator oder direkt am
Prüfgerät Profitest PV (max. 30 Zeichen)
Eintrag hinzufügen
Bestätigen mit "OK"
Abbruch führt zurück
Modultyp
Eingabe / Auswahl der Modultypen / -parameter
Im PV-Analysator integrierte Datenbank > 20.000
Einträge. Max. 50 Modultypen können ins
Prüfgerät exportiert werden Datentransfer
Eintrag hinzufügen (im Prüfgerät manuell/Kenn-
werte des Moduls erforderlich)
Bestätigen mit "OK"
Abbruch führt zurück
6.10.2 Messung starten
Dieser Programmpunkt löst eine einmalige Kennlinien-
Messung aus: Die Messung läuft automatisch ab, even-
tuelle Fehler werden gemeldet und die Ergebnisse wie
Peakleistung, der Serieninnenwiderstand R
schließlich der I-U-Kennlinie können sofort am Grafikdisplay abge-
rufen werden.
6.10.3 Archiv
Mit dieser Funktion können Messreihen wieder aufgeru-
fen werden, die zuvor bei einer Messung automatisch
gespeichert wurden. Die vorhandenen Messreihen wer-
den in Form ihres Erstellungsdatums aufgelistet.
Mit den Buttons „Auf" und „Ab" kann eine Datei
gewählt werden,
mit den Buttons „Links" und „Rechts" können ggf.
weitere Seiten angezeigt werden.
und andere ein-
s
