3 Montage und Installation

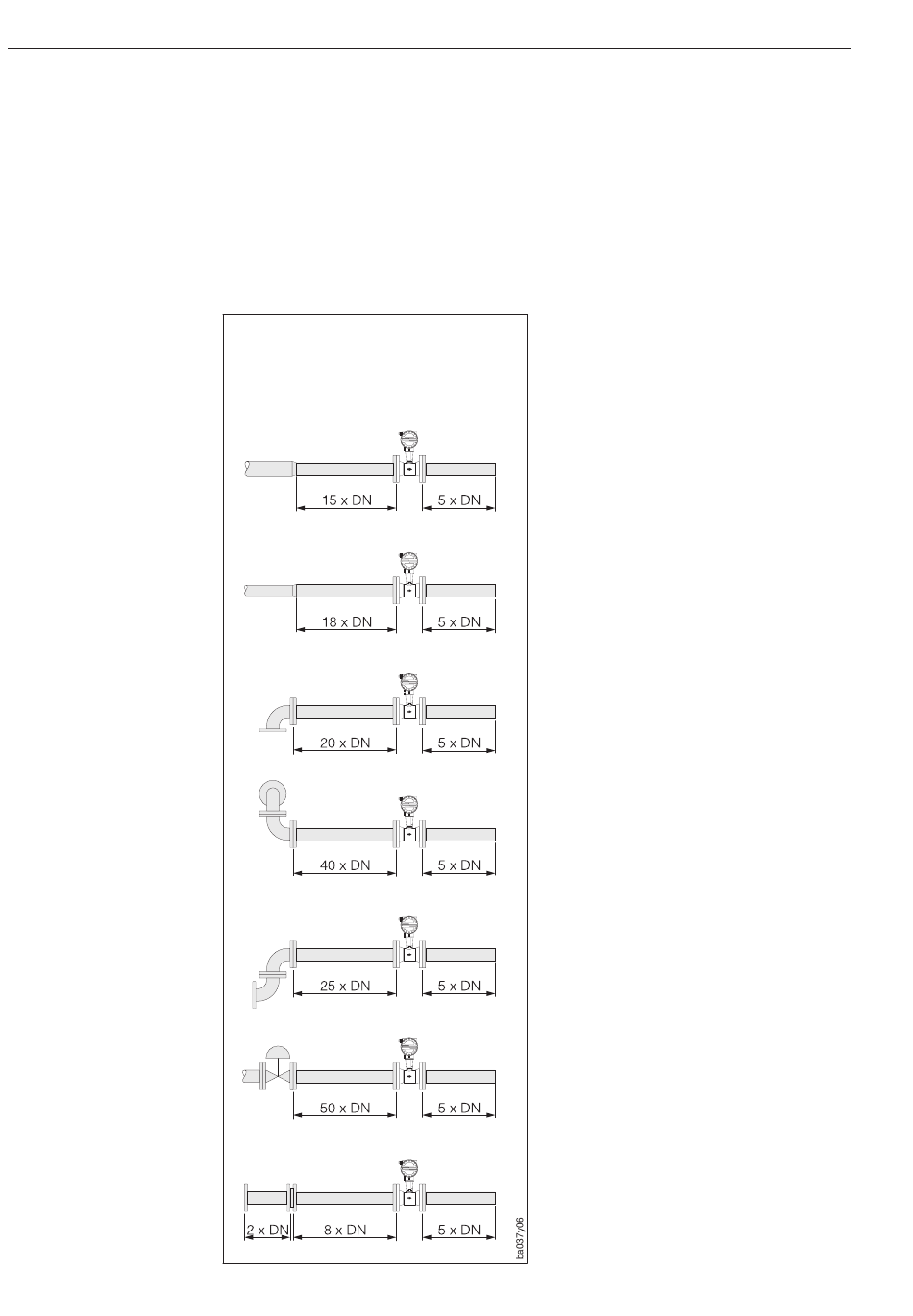

Abb. 3
Ein- / Auslaufstrecken
10

3.2 Einbauhinweise

Ein Wirbelzähler benötigt ein vollausgeprägtes Strömungsprofil als Voraussetzung für
eine korrekte Volumenstrommessung. Daher muss Prowirl 77 unter Berücksichtigung
der nachfolgenden Hinweise in die Rohrleitung eingebaut werden.
Rohrinnendurchmesser
Kontrollieren Sie, ob die korrekte Nennweite und Rohrnorm (DIN/ANSI/JIS) bei der
Bestellung berücksichtigt wurden, da die Kalibrierung des Messgerätes und damit
die erzielbare Messgenauigkeit davon abhängt.
Einlaufstrecke
Reduktion
Erweiterung
90°-Krümmer oder T-Stück
2 x 90°-Krümmer dreidimensional
2 x 90°-Krümmer
Regelventil / Auf-Zu-Ventil
mit Strömungsgleichrichter
Ein- und Auslaufstrecken
Um ein ungestörtes Strömungsprofil zu
Auslaufstrecke
gewährleisten, ist der Wirbelzähler mög-
lichst vor Strömungshindernissen wie
Rohrkrümmern, Reduktionen oder Stell-
geräten einzubauen. Andernfalls ist
sicherzustellen, dass ein möglichst lan-
ges Stück geraden Rohres zwischen
Hindernis und Messgerät liegt. Neben-
stehende Abbildungen zeigen die jeweils
mindestens benötigten geraden Rohr-
strecken nach Strömungshindernissen als
Vielfaches der Rohrnennweite DN. Sind
mehrere Strömungshindernisse vorhan-
den, so ist mindestens die längste ange-
gebene Einlaufstrecke einzuhalten.
Auch im Auslauf hinter dem Messgerät
muss eine ausreichend lange gerade
Rohrstrecke vorhanden sein, damit sich
die Wirbel richtig ausbilden können.
Strömungsgleichrichter
Bei engen Raumverhältnissen ist es
besonders bei größeren Rohrnennweiten
nicht immer möglich, die oben spezifi-
zierten Einlaufstrecken einzuhalten. In
diesen Fällen kann ein speziell gestalteter
Loch-platten-Strömungsgleichrichter
(s. Seite 53) wie nebenstehend gezeigt
eingebaut werden. Der Strömungsgleich-
richter wird zwischen Rohrleitungsflan-
sche gespannt und durch die Montage-
bolzen zentriert.
In der Regel verringert das die erforderli-
che Einlaufstrecke auch nach Strömungs-
hindernissen auf 10 x DN bei voller Mess-
genauigkeit.
